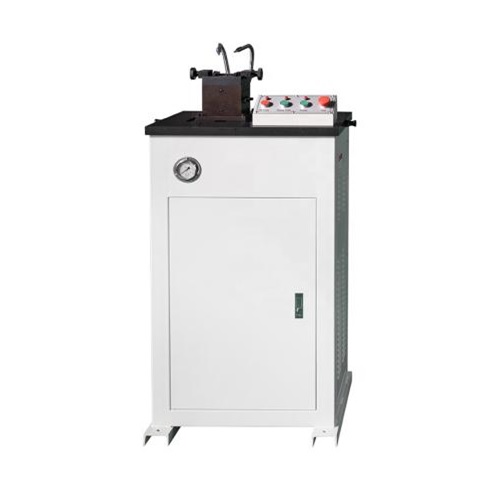

Станок протяжной гидравлический ТМ-ПГ
Гидравлический протяжной станок нового поколения VU-2Y с двумя протяжными ножами для подготовки образцов по ГОСТ 9454-78, ГОСТ Р ИСО 148-1-2013, ГОСТ 6996-66, ASTM E23, ISO 148, ISO 0083 и другим стандартам испытаний на двухопорный изгиб (метод Шарпи). Идеален для нанесения концентраторов (надрезов) U- типа и V- типа на стандартные образцы из конструкционных сталей, среднеуглеродистых сталей, малоуглеродистых низколегированных сталей, сталей с повышенным содержанием углерода и легирующих элементов, а также металлических сплавов. В устройстве протяжного станка ТМ-ПГ используется гидравлический привод, автоматическая подача смазки в зону резания – данное устройство обеспечивает стабильность хода протяжки и геометрическую точность обработки надреза.
Технические характеристики гидравлического протяжного станка ТМ-ПГ:
|
Модель |
ТМ-ПГ |
|
|
Тип надреза |
V |
U |
|
Глубина надреза |
2 мм |
2 мм |
|
Ширина надреза |
– |
2 мм |
|
Угол надреза |
45° ±2° |
– |
|
Радиус надреза |
0,25 мм ±0,025 мм |
1 мм ±0,05 мм |
|
Размер обрабатываемой заготовки |
[2,5 / 5,0 / 7,5 / 10 ] х 10 х 55 мм |
|
|
Скорость протягивания |
2500 мм/мин |
|
|
Время нанесения надреза: |
8 секунд |
|
|
Одновременно обрабатываемых образцов |
2 образца |
|
|
Тип привода |
Гидравлический |
|
|
Длина протягивания |
350 мм |
|
|
Материал ножей |
Инструментальная сталь W18Cr4V, 62-65 HRC |
|
|
Электропитание |
380 В / 50 Гц |
|
|
Мощность |
0.4 кВт |
|
|
Габаритные размеры |
660 х 500 х 1240 мм |
|
|
Вес |
200 кг |
|
