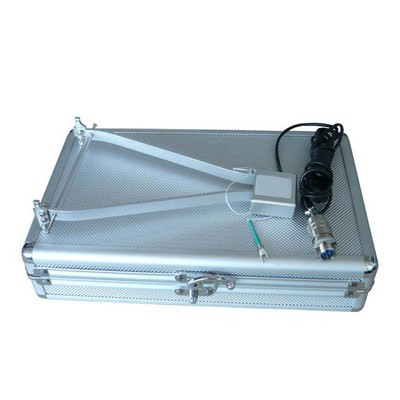

Электронные экстензометры ЭЭО
|
Электронные экстензометры растяжения предназначены для определения продольной, поперечной или радиальной деформации образцов при растяжении. Облегченная конструкция экстензометров позволяет легко зафиксировать датчик на образце. Экстензометры растяжения нашли широкое применение в качестве дополнительного приспособления к разрывным машинам в лабораториях различных академий, научно-исследовательских институтов, заводов.
Электронные экстензометры растяжения выпускаются двух типов:
- Электронные экстензометры определения продольной оси деформации образца (ЭЭО) — модуля упругости, пропорционального растяжения, растяжения участка образца, относительного удлинения, деформационного упрочнения и др.
- Электронные экстензометры определения разрывной механики, поперечных и радиальных деформаций (ЭЭП)– коэффициент Пуансона, коэффициент пластичности и др.
Основные технические характеристики электронных экстензометров растяжения:
| Модель | ЭЭО | ЭЭО-Р | ЭЭП | ЭЭП-Р |
| Расчетная длина | 500 мм., 250 мм., 200 мм., 100 мм., 50 мм., 25 мм., 20 мм. |
100 мм., 50 мм., 25 мм. | 10мм., 5мм. | 25мм., 20мм., 12,5мм. |
| Сопротивление деформации | 350 | |||
| Разрешение выходного значения | 2 мВ | |||
| Деформация максимальная | 5 мм., 10 мм., 25 мм. | 5 мм., 10 мм., 25 мм. | 4 мм., 2 мм. | 3мм. |
| Напряжение питания | 6V | |||
| Погрешность измерения деформации |
+0,5% | |||
Основное применение:
| Модель | Расчетная длина (мм.) |
Деформация (мм.) |
Погрешность измерения деформации |
Примечание |
| ЭЭО | 500 | 5 10 25 |
+0,5% | Для стальных нитей. |
| 250 | ||||
| 200 | ||||
| 100 | Для определения общих деформаций. | |||
| 50 | ||||
| 25 | ||||
| 20 | ||||
| ЭЭО-Р | 100 | Для определения средних деформаций. | ||
| 50 | ||||
| 25 | ||||
| ЭЭП | 10 | 4 | Для определения механического разрушения. |
|
| 5 | 2 | |||
| ЭЭП-Р | 25 | 3 | Для определения поперечной и радиальной деформации. |
|
| 20 | 3 | |||
| 12,5 | 3 | |||
| ЭЭП-10/6-Н | 6 | 10 | Определение деформации кручения. | |

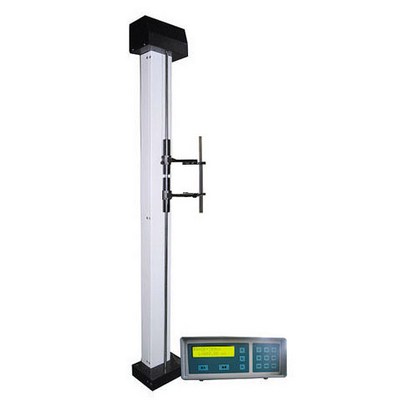

| Экстензометр с цифровым дисплеем | 500 | 5, 10, 25 | Для определения деформации при растяжении. |
|
| Высокоскоростной экстензометр для пониженной температуры |
500 | 5, 10, 25 | Для определения деформации при растяжении при пониженных температурах. |
|
| ЭЭО-М | 25 | 1 | Для испытания бетона и строительных минералов. |
