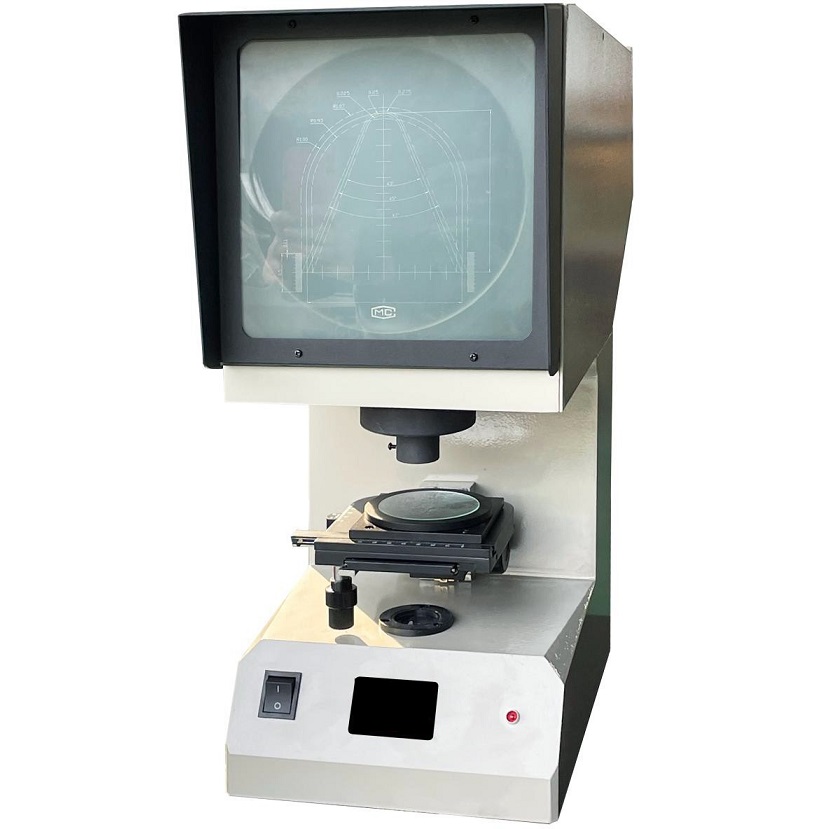

Проектор оптический ТМПШ-50
Оптический проектор ТМПШ-50 - это специальный проектор, который усиливает и проецирует U- или V-образные профили измеряемых деталей на экран для проверки их профилей и форм с высокой точностью, используя метод оптической проекции. Он широко используется для проверки U- и V-образных надрезов ударных образцов и отличается простотой эксплуатации, простой структурой, прямым контролем и высокой эффективностью.
Технические характеристики оптического проектора ТМПШ-50
|
МОДЕЛЬ |
ТМПШ-50 |
|
Диаметр экрана |
200 мм |
|
Увеличение инструмента |
50X |
|
Объективное увеличение |
2.5X |
|
Рабочий стол квадратной формы |
110x125 мм |
|
Диаметр круглого рабочего стола |
90 мм |
|
Диаметр рабочего экрана |
70 мм |
|
Ход рабочего стола |
Долгота: ±10 мм, широта: ±10 мм, подъем и спад: ±12 мм. |
|
Диаметр глазного поля |
3,8 мм |
|
Рабочее расстояние |
22,89 мм |
|
Область поворота рабочего стола |
360° |
|
Электропитание |
220V, 50HZ, 150W |
|
Размер |
515×224×603 мм |
|
Источник света (вольфрамовая галогенная лампа) |
12 В, 100 ВТ |
|
Вес |
18 кг |
Комплект поставки:
- Проектор оптический ТМПШ-50 - 1 шт.
- Кнопка регулировки основания - 4 шт.
- Кабель питания - 1 шт.
- Галогенная вольфрамовая лампа - 2 шт.
- Плоская стеклянная пластина - 1 шт.
