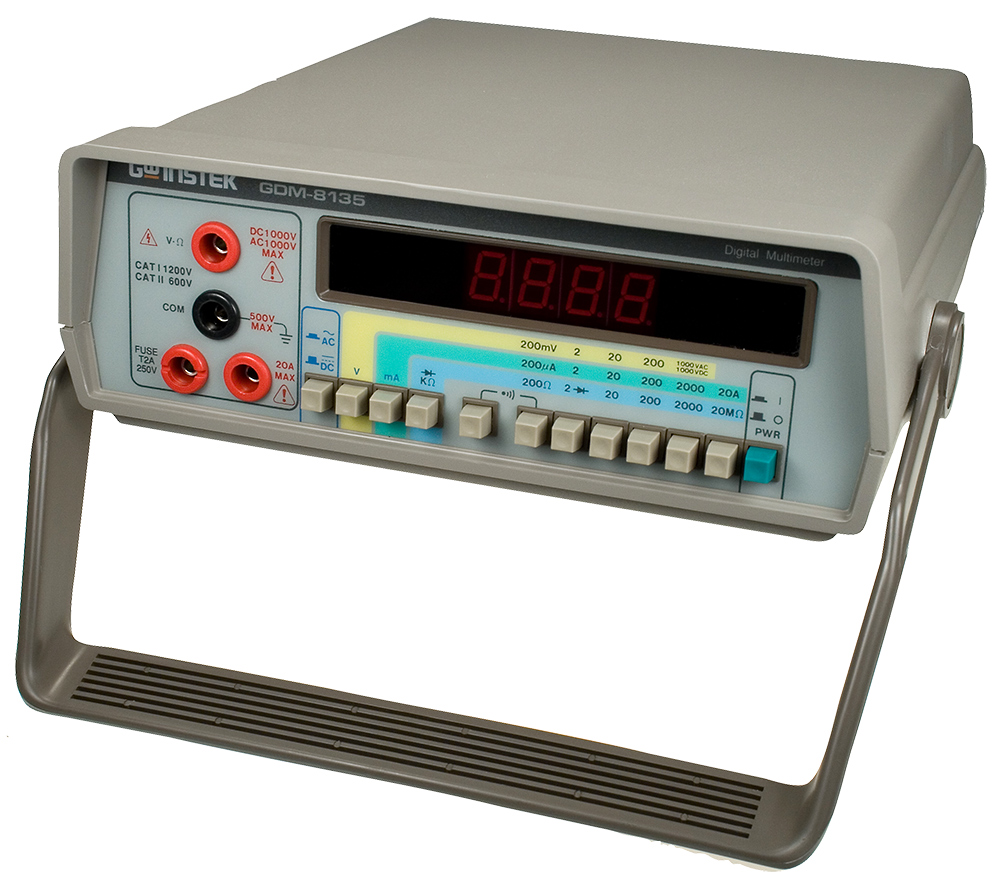

Вольтметр GDM-8135
Особенности вольтметра универсального GDM-8135:
-
Цифровой СД-дисплей с индикацией 4 разряда;
-
Измерение постоянного/переменного напряжения (до 1200 В) и тока (до 20 А), сопротивления (до 20 МОм), испытание p-n переходов, прозвон цепи;
-
Базовая погрешность 0,1%
-
Диапазон рабочих частот до 40 кГц;
-
Высокое разрешение;
-
Автоматическая установка нуля;
-
Защита от переполюсовки и перегрузки.
Технические характеристики вольтметра универсального GDM-8135:
| Параметр | Значение |
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ | |
| Пределы измерений | 200 мВ / 2 / 20 / 200 / 1200 В |
| Разрешение | 100 мкВ / 1 / 10 / 100 мВ / 1 В |
| Погрешность измерения | ± (0,1% + 1 ед. мл. разряда) |
| Входной импеданс | 10 МОм |
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ | |
| Пределы измерений | 200 мВ / 2 / 20 / 200 / 1000 В |
| Разрешение | 00 мкВ / 1 / 10 / 100 мВ / 1 В |
| Рабочая полоса частот | 40 Гц...40 кГц ± (0,5 % + 1 ед. мл. разряда), 40 Гц ...1 кГц ± (1...5 % + 1 ед. мл. разряда), 1...40 кГц |
| Погрешность измерений | 10 МОм/100 пФ |
| ПОСТОЯННЫЙ ТОК | |
| Пределы измерений | 200 мкА / 2 / 20 / 200 / 2000 мА / 20 А |
| Разрешение | 0,1 / 1 / 10 / 100 мкА / 1 / 10 мА |
| Погрешность измерения | ± (0,2% + 1 ед. мл. разряда) ± (0,3...0,5 % + 1 ед. мл. разряда) на пределе 2000 мА/20 А |
| ПЕРЕМЕННЫЙ ТОК | |
| Пределы измерений | 200 мкА / 2 / 20 / 200 / 2000 мА / 20 А |
| Разрешение | 0,1 / 1 / 10 / 100 мкА / 1 / 10 мА |
| Рабочая полоса частот | 40 Гц...20 кГц |
| Погрешность измерения | (0,5 % + 1 ед. мл. р.), 40 Гц...2 кГц ± (1...2 % + 1 ед. мл. разряда), 20 Гц....20 кГц |
| СОПРОТИВЛЕНИЕ | |
| Пределы измерений | 200 Ом / 2 / 20 / 200 / 2000 кОм / 20 МОм |
| Разрешение | 100 мОм / 1 / 10 / 100 Ом / 1 / 10 кОм |
| Погрешность измерения | ± (0,2...0,5 % + 1 ед. мл. разряда) |
| Максимальное входное напряжение | 300 В AC/DC |
| ИСПЫТАНИЕ P-N ПЕРЕХОДА | |
| Тестовый ток | 1 мА |
| Максимальное входное напряжение | 300 В AC/DC |
| ПРОЗВОН ЦЕПИ | |
| Порог срабатывания | 10 Ом |
| Максимальное входное напряжение | 300 В AC/DC |
| ОБЩИЕ ДАННЫЕ | |
| Дисплей | 4 разряда, СДИ |
| Условия эксплуатации | 0 °С...50 °С; относительна влажность не более 90 % |
| Напряжение питания | 100 / 120 / 220 / 240 В (± 10 %), 50 / 60 / 400 Гц |
| Габаритные размеры | 240 × 90 × 280 мм |
| Масса | 1,4 кг |
