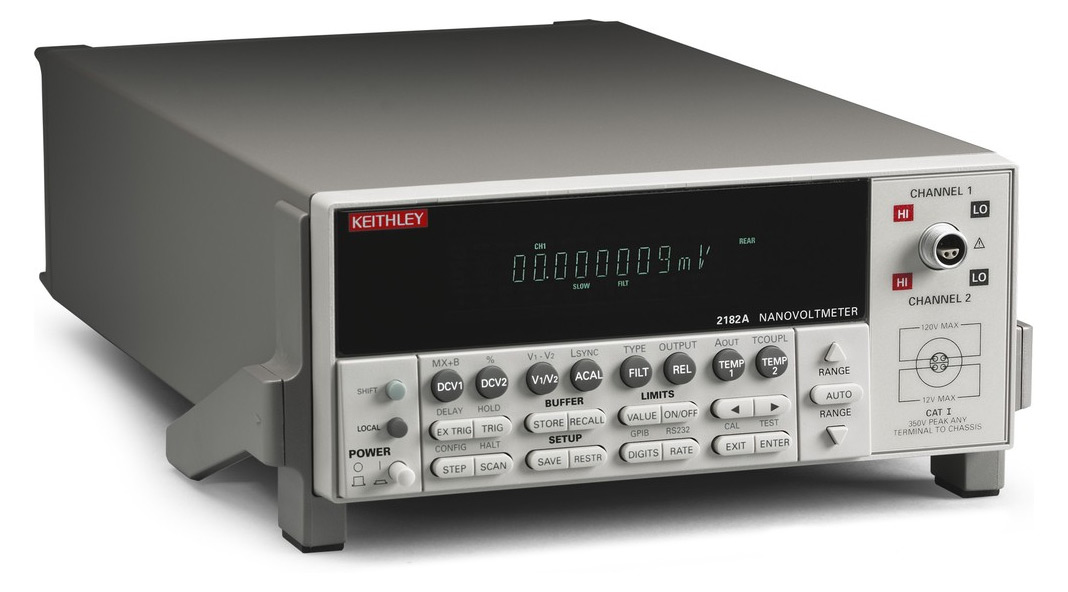

Вольтметр 2182A/E
Функции нановольтметра 2182А/Е:
Двухканальный нановольтметр Keithley 2182А/Е предназначен для измерения сверхнизких напряжений, имеет низкий уровень собственных шумов и обеспечивает высокую скорость измерений. В комбинации с источниками тока Keithley 6220 и Keithley 6221 он может применяться для измерения сверхмалых сопротивлений с разрешением от 10 нОм. Нановольтметр Keithley 2182А/Е позволяет оптимально подбирать скорость измерений и качество фильтрации, т.е. регулируя время отклика – подбирать лучшее соотношение скорость/шум.
Возможные области применения нановольтметра 2182А/Е
-
В научных исследованиях
- Определение температуры перехода для сверхпроводящих материалов
- Снятие ВАХ материалов (металлов, пластмасс м низким сопротивлением и сверхпроводников) на определенных температурах
- Калориметрия
-
В метрологии
-
Сравнение эталонов напряжения и прямых измерений эталонных сопротивлений
-
Определение нуля для мостовых измерителей сопротивлени
-
Технические характеристики нановольтметра 2182А/Е
Режим измерения напряжения
|
Диапазон |
Разрешение |
Входное сопротивление |
Точность ±(ppm показания + ppm диапазона) |
Тепмпературный коэффициент |
|
|
24 часа |
1 год |
||||
|
КАНАЛ 1 |
|||||
|
10.000000 мВ |
1 нВ |
> 10 ГОм |
20 + 4 |
50 + 4 |
(1 + 0,5) /°С |
|
100.00000 мВ |
10 нВ |
> 10 ГОм |
10 + 3 |
30 + 4 |
(1 + 0,2) /°С |
|
1.0000000 В |
100 нВ |
> 10 ГОм |
7 + 2 |
25 + 2 |
(1 + 0,1) /°С |
|
10.000000 В |
1 мкВ |
> 10 ГОм |
2 + 15 |
25 + 2 |
(1 + 0,1) /°С |
|
100.00000 В |
10 мкВ |
10 МОм |
10 + 3 |
35 + 4 |
(1 + 0,5) /°С |
|
КАНАЛ 2 |
|||||
|
100.00000 мВ |
10 нВ |
> 10 ГОм |
10 + 6 |
30 + 7 |
(1 + 0,2) /°С |
|
1.0000000 В |
100 нВ |
> 10 ГОм |
7 + 2 |
25 + 2 |
(1 + 0,1) /°С |
|
10.000000 В |
1 мкВ |
> 10 ГОм |
2 + 15 |
25 + 2 |
(1 + 0,1) /°С |
1 ppm = 0,0001%
Уровень шума при измерении постоянного напряжения (пик-пик)
|
Время отклика |
PLC, усреднение |
Диапазон |
||||
|
10 мВ |
100 мВ |
1 В |
10 В |
100 В |
||
|
КАНАЛ 1 |
||||||
|
25.0 с |
5, 75 |
6 нВ |
20 нВ |
75 нВ |
750 нВ |
75 мкВ |
|
4.0 с |
5, 10 |
15 нВ |
50 нВ |
150 нВ |
1,5 мкВ |
75 мкВ |
|
1.0 с |
1, 18 |
25 нВ |
175 нВ |
600 нВ |
2,5 мкВ |
100 мкВ |
|
667 мс |
1,10 или 5, 2 |
35 нВ |
250 нВ |
650 нВ |
3,3 мкВ |
150 мкВ |
|
60 мс |
1, выкл. |
70 нВ |
300 нВ |
700 нВ |
6,6 мкВ |
300 мкВ |
|
КАНАЛ 2 |
||||||
|
25.0 с |
5, 75 |
- |
150 нВ |
200 нВ |
750 нВ |
- |
|
4.0 с |
5, 10 |
- |
150 нВ |
200 нВ |
1,5 мкВ |
- |
|
1.0 с |
1, 18 |
- |
175 нВ |
400 нВ |
2,5 мкВ |
- |
|
85 мс |
1, выкл. |
- |
425 нВ |
1 мкВ |
9,5 мкВ |
- |
PLC –количество периодов сетевого напряжения
Измерение температуры (без учета погрешности термопар)
|
Тип |
Диапазон |
Разрешение |
Точность, 1 год |
|
J |
-200…+760°С |
0,001°С |
±0,2°С |
|
K |
-200…+1372°С |
0,001°С |
±0,2°С |
|
N |
-200…+1300°С |
0,001°С |
±0,2°С |
|
T |
-200…+400°С |
0,001°С |
±0,2°С |
|
E |
-200…+1000°С |
0,001°С |
±0,2°С |
|
R |
0…+1768°С |
0,1°С |
±0,2°С |
|
S |
0…+1768°С |
0,1°С |
±0,2°С |
|
B |
+350…+1820°С |
0,1°С |
±0,2°С |
Общие характеристики нановольтметра 2182А/Е
-
Максимальное разрешение дисплея: 7½ разряда
-
Дисплей: вакуумно-флюорисцентный
-
Количество каналов: 2
-
Поддержка дельта-режима измерения с частотой перемены полярности тока до 24 Гц при типичном значении шума (пик-пик) 30 нВ за одну измерение
-
Синхронизация по частоте цикла измерения c питающей сетью минимизирует влияние синфазных токов, т.е. сводит к минимуму влияние сетевой наводки
-
Относительные измерения
-
Встроенная схема линеаризации сигнала термопары и компенсация холодного спая
-
Скорость смены диапазона: <40 мс, автовыбор диапазона: <60 мс
-
Скорость смены режима: <45 мс
-
Защита от перегрузки по входу: 150 В
-
Линейность преобразователя: ±(0,8 ppm показания +0,5 ppm диапазона)
-
Аналоговый выход: диапазон напряжения ±1,2 В, коэффициент усиления перестраиваемый от 10-9 до 106, программируемое смещение
-
Задержка внешней синхронизации
-
Удержание показаний
-
Математические функции: минимальное, максимальное, усреднение, СКЗ, относительное, пик-пик, проверка предела, %, отображение в единицах пользователя
-
Память: 1024 замера
-
Интерфейс: RS-232, IEEE-488, SCPI
-
Потребляемая мощность: 22 Вт
-
Питание: 100-120 В/220-240 В, 50/60/400 Гц
-
Размеры 104х238х37 мм
-
Вес 5 кг
Комплект поставки 2182А/Е
|
№ |
Наименование |
Количество |
|
1. |
Нановольтметр 2182А/Е |
1 |
|
2. |
Выходной кабель 1,2 м с низким уровнем шумов (2107-4) |
1 |
|
3. |
"Крокодилы" |
1 |
|
4. |
Сетевой шнур |
1 |
|
5. |
Средство для чистки контактов |
1 |
