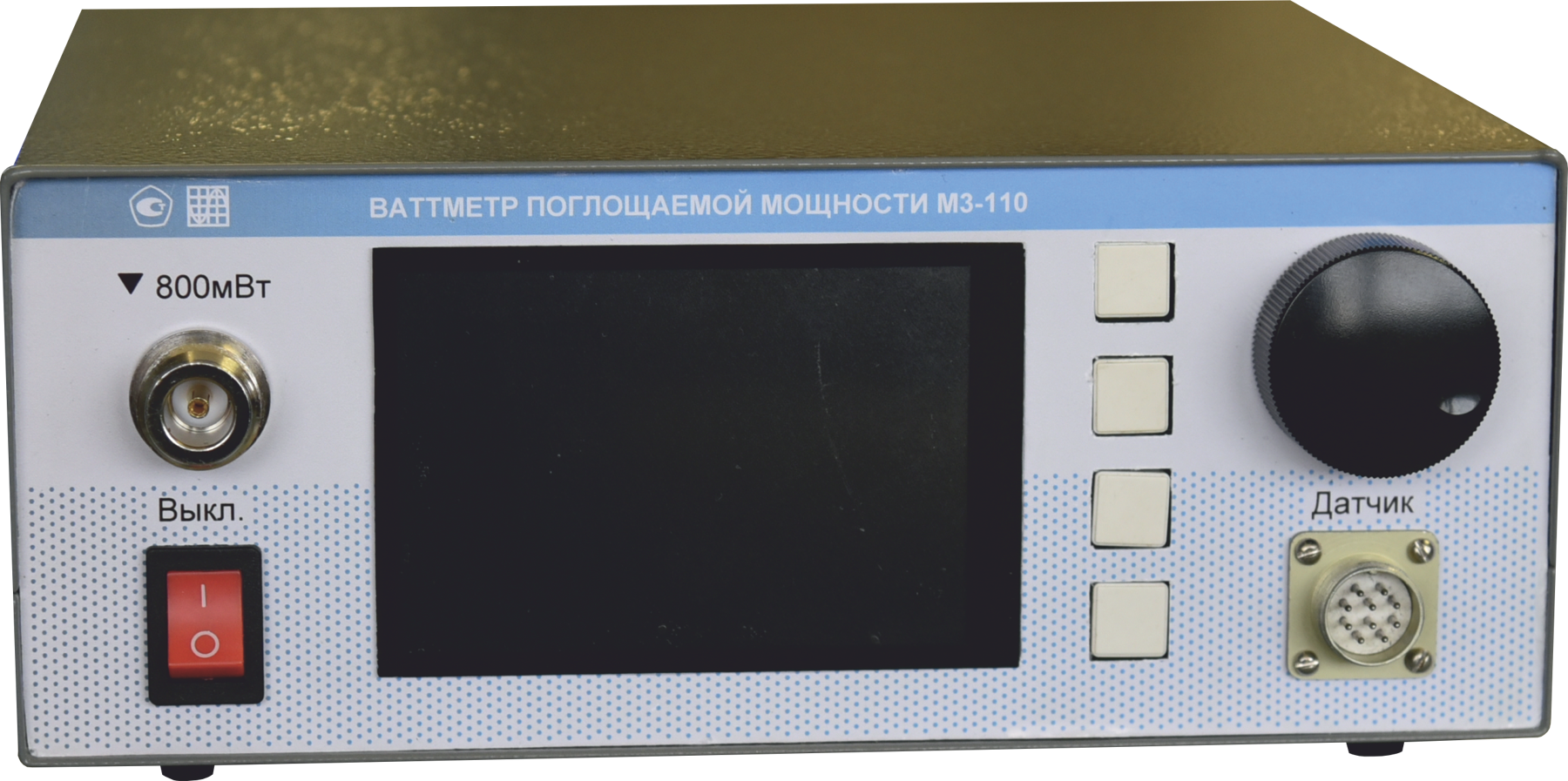

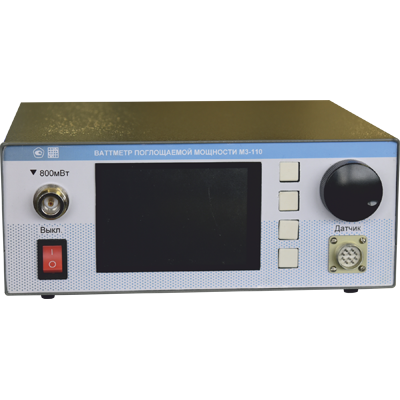

Ваттметр поглощаемой мощности М3-110 и М3-111

Ваттметр М3-111 внесен в Государственный реестр средств измерений.

Возможна поставка с поверкой.

Ваттметр поглощаемой мощности М3-110 и М3-111 предназначены для измерения мощности СВЧ сигналов произвольной формы (синусоидальных и\или импульсно-модулированных сигналов) в трактах 7*3 импедансом 50 Ом в диапазоне частот 10 МГц- 18ГГц.

В основу работы ваттметра положен принцип преобразования мощности СВЧ в тепловую энергию с последующим измерением выделяемой тепловой мощности (калориметрический метод измерения).

Ваттметр М3-110, М3-111 состоит из измерительного блока, в котором происходит обработка информации полученной посредством выносных датчиков (преобразователей) и вывод её на дисплей.

Технические характеристики ваттметров М3-110 и М3-111:

• Частотный диапазон 10МГЦ – 18ГГц
• КСВН в диапазоне 10МГц – 18ГГц 1,2 и не более 1,4 по краям диапазона
• Диапазон измеряемых мощностей преобразователя М3-110 от 1мкВт до 10 мВт, погрешность в диапазоне 1-2%
• Диапазон измеряемых мощностей преобразователя М3-111 от 1мВт до 20 Вт, погрешность в диапазоне 1-3%
• Условия эксплуатации от 0 до +50 °С
• Питание от сети переменного тока 180…240В (48…65Гц) или бортовой сети 24В (18…36)
• Потребляемая мощность не более 20Вт
• Наличие интерфейсов RS-485/232, USB, LAN, GPIB
• Габаритные размеры (Ш х Г х В) не более 210х180х90 мм
• Масса прибора не более 2,5 кг
