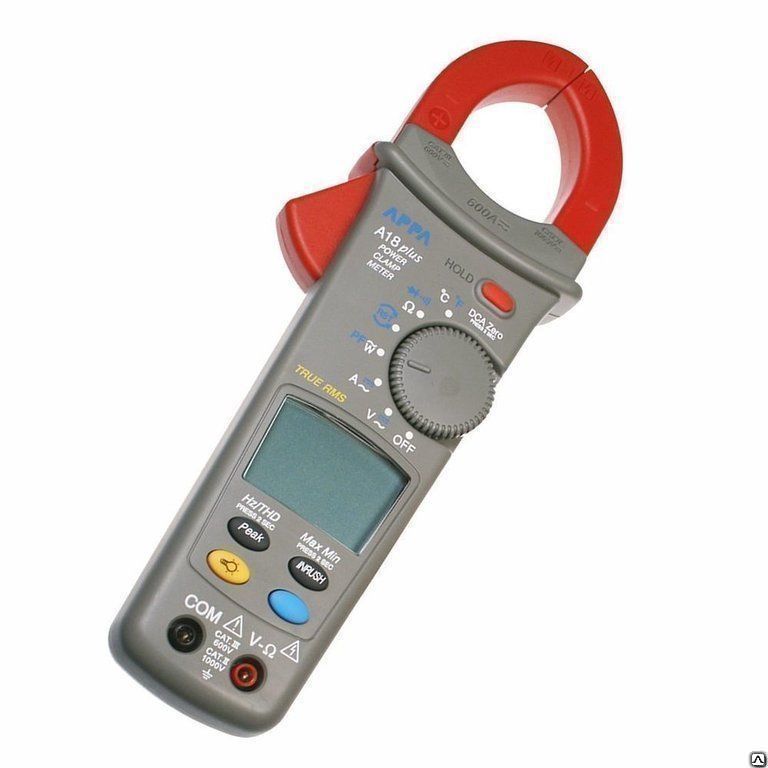

Токовые клещи APPA A18 plus
Особенности клещей токоизмерительных APPA A18 plus:
- Измерение мощности (до 600 кВт) и коэффициент мощности;
- Измерение пост. и перем. (TRMS) тока (до 600А);
- Измерение пост. и перем. (TRMS) напряжения (до 600В);
- Определение порядка чередования фаз, измерение частоты, сопротивления;
- Регистрация бросков пускового тока, гармонических искажений (THD) и температуры;
- Режим удержания и D-измерения;
- Регистрация пиковых, макс/мин значений тока и напяжения.;
- Измерение переменного сигнала со смещением (AC+DC);
- Большой ЖК-дисплей с подсветкой;
- Повышенная безопасность, современный дизайн, противоударное исполнение;
- Автовыбор режима измерений, автовыключение.
Технические характеристики токоизмерительных клещей APPA A18 plus:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ | |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (АВТОВЫБОР) | переменное (TRMS) | постоянное | |
| Диапазон измерений | 0,01 … 60 … 600… 1000 В | 0,01 … 60 … 600 … 1000 В | |
| Разрешение | 0,01 В | 0,01 В | |
| Погрешность измерения | ± (1,0 % + 5 ед. счёта) | ± (0,7 % + 5 ед. счёта) | |
| Полоса частот | 45Гц … 500Гц | - | |
| ИЗМЕРЕНИЕ СИЛЫ ТОКА (АВТОВЫБОР) | переменный ток (TRMS) | постоянный ток | |
| Диапазон измерений | 0,1 … 600 А | 0,1 … 600 А | |
| Разрешение | 0,1 А | 0,1 А | |
| Погрешность измерения | ± (1,5 % + 5 ед. счёта) 45 Гц…65 Гц | ± (1,5 % + 5 ед. счёта) | |
| ± (2,5 % + 5 ед. счёта) 66 Гц…400 Гц | |||
| ИЗМЕРЕНИЕ БРОСКОВ ТОКА | Диапазон измерений(50 / 60Гц) | 10 … 59,9 А | 60 … 600 А |
| Погрешность измерения | ± (2,5 % + 2А) | ± (2,5 % + 5 ед. счёта) | |
| Период интегрирования | 100 мс | ||
| АКТИВНАЯ МОЩНОСТЬ (W) | Диапазон измерений | 0,001 … 4 … 40 … 400 … 600 кВт | |
| Разрешение | 0,001 кВт | ||
| Погрешность измерения | Суммарная погрешность по току и напряжению | ||
| КОЭФФ. МОЩНОСТИ (PF) | Диапазон измерений | - 1,00 … 1,00 («+» емкостнаянагрузка, «–» индуктивная) | |
| Разрешение | 0,01 | ||
| Погрешность измерения | ± 3 | ||
| СУММАРНЫЙ КОЭФФИЦИЕНТ ИСКАЖЕНИЙ (THD) | Диапазон измерений | 0,1 % … 100 % | |
| Разрешение | 0,1 | ||
| Погрешность измерения | ± (3,0 % + 10 ед. счёта) | ||
| Чувствительность | 10 В / 10 Аскз | ||
| Полоса частот | 45 Гц … 65 Гц | ||
| ЧАСТОТА | Основная гармоника | 20 Гц … 4 кГц | |
| Разрешение | 0,1 Гц | ||
| Погрешность измерения | ± (0,1 % + 5 ед. счёта) | ||
| Чувствительность | 5 В / 5 Аскз | ||
| СОПРОТИВЛЕНИЕ И ЦЕЛОСТНОСТЬ ЦЕПИ | Пределы измерений | 1…20 Ом / 600 Ом | |
| Разрешение | 1 Ом | ||
| Погрешность измерения | ± (1,0 % + 5 ед. счёта) | ||
| Прозвонка (f сигн. 2 кГц) | до 30 Ом | ||
| ИСПЫТАНИЕ P-N ПЕРЕХОДА | Пределы измерений | 0,4…0,8 В | |
| Погрешность измерения | ± (1,5 % + 5 ед. счёта) | ||
| Тестовое напряжение ХХ | 3 В | ||
| ТЕМПЕРАТУРА | Пределы измерений | -50 … 400 … 1000 °С | |
| Разрешение | 0,1 °С | ||
| Погрешность измерения | ± (1,0 % + 3 °С) | ||
| ОБЩИЕ ДАННЫЕ | Тип преобразователя | Датчик Холла | |
| Макс. индицируемое число | 5400 | ||
| Скорость измерения | 3 изм./с | ||
| Макс. диаметр провода | 35 мм | ||
| Источник питания | 9 В x1 (тип «Крона») | ||
| Срок службы источника питания | 50 ч | ||
| Автовыключение | 10 мин | ||
| Условия эксплуатации | 0 °С … 50 °С, отн. влажность не более 80 % | ||
| Габаритные размеры | 78x235x51 мм | ||
| Масса | 380 г | ||
Комплект поставки прибора:
| Клещи электроизмерительные APPA A18 plus | 1 шт. |
| Измерительные провода ATL-3N | 2 шт. |
| Термопара TP90 | 1 шт. |
| Источник питания (9B) | 1 шт. |
| Транспортная сумка | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
