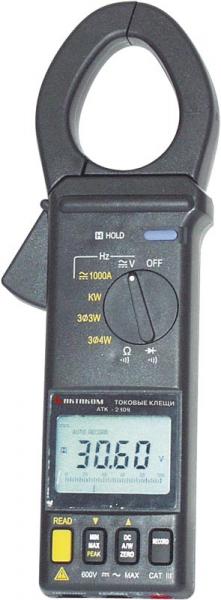

Клещи токовые многофункциональные АТК-2104
|
Описание токовых клещей АТК-2104:
Профессиональная модель токовых клещей-ваттметра с возможностью измерения параметров 3-фазных сетей. Имеет встроенный мультиметр, позволяет осуществлять регистрацию данных в ручном и автоматическом режиме, а также передавать данные в ПК через RS-232.
Технические характеристики:
- Измерение активной (до 600кВт) и полной мощности в однофазных (1ф2п, 1ф3п) и трехфазных (3ф3п, 3ф4п) сетях
- Измерение коэффициента мощности (PF)
- TrueRMS измерения (45...500 Гц)
- Скорость измерения: 2 изм/сек (цифровая шкала), 5 изм/сек (аналоговая шкала)
- Фиксация максимальных и минимальных значений
- Измерение пиковых значений, обнаружение помех (1 мс)
- Проверка диодов
- Прозвонка цепи (звуковой сигнал <50 >
- Диаметр обхвата 46 мм
- Регистратор на 4000 записей в непрерывном режиме, 25 записей в ручном режиме
- Автоотключение через 30 минут
- Двойной 4-разрядный дисплей ЖКИ
- Аналоговая шкала 40 сегментов
- RS-232
- Питание 1х9 В, батарея типа "Крона"
- Габаритные размеры 260х93х45 мм
- Масса 450 г
- Габаритные размеры в упаковочной таре 173х65х270, вес 0,86 кг.
Измерение постоянного тока
| Диапазон | Разрешение | Погрешность | Защита от перегрузки |
|---|---|---|---|
| 1000 А | 0,1 А | ±(2,0 % + 10 е.м.р.) | 1100 А |
Измерение переменного тока
| Диапазон | Разрешение | Погрешность | Частотный диапазон | Защита от перегрузки |
|---|---|---|---|---|
| 1000 А | 0,1 А | ±(2,0 % + 10 е.м.р.) | 45...500 Гц | 1100 А |
Измерение активной мощности
| Диапазон | Разрешение | Погрешность | Частотный диапазон | Коэффициент мощности |
|---|---|---|---|---|
| 19,5 кВт (<150 > |
0,01 кВт | ±(3,0 % + 10 е.м.р.) | 45...500 Гц | PF=0,5...1 (Θ<60°) |
| 600 кВт (>150 А) |
0,1 кВт |
Измерение полной мощности
| Диапазон | Разрешение | Погрешность | Частотный диапазон | Коэффициент мощности |
|---|---|---|---|---|
| 19,5 кВА (<150 > |
0,01 кВА | ±(3,0 % + 10 е.м.р.) | 45...500 Гц | PF=0,5...1 |
| 600 кВА (>150 А) |
0,1 кВА |
Измерение коэффициента мощности
| Диапазон | Разрешение | Погрешность |
|---|---|---|
| 0,000...1,000 | 0,001 | ±2,0 % |
Измерение напряжения постоянного тока
| Диапазон | Разрешение | Погрешность | Входное сопротивление | Защита от перегрузки |
|---|---|---|---|---|
| 600 В | 0,1 В | ±(0,5 % + 5 е.м.р.) | 1 МОм | 600 В |
Измерение напряжения переменного тока
| Диапазон | Разрешение | Погрешность | Входное сопротивление | Частотный диапазон | Защита от перегрузки |
|---|---|---|---|---|---|
| 600 В | 0,1 В | ±(0,5 % + 5 е.м.р.) | 1 МОм | 45...500 Гц | 600 Вскз |
Измерение сопротивления
| Диапазон | Разрешение | Погрешность | Напряжение открытой цепи | Защита от перегрузки |
|---|---|---|---|---|
| 10 кОм | 1 Ом | ±(1 % + 5 е.м.р.) | не более 3,2 В | 600 Вскз |
Измерение частоты
| Диапазон | Разрешение | Погрешность | Чувствительность по напряжению | Защита от перегрузки |
|---|---|---|---|---|
| 1 кГц | 0,1 Гц | ±(0,5 % + 5 е.м.р.) | 10 В или 10 А | 600 В/1100 А |
| 5 кГц | 1 Гц |

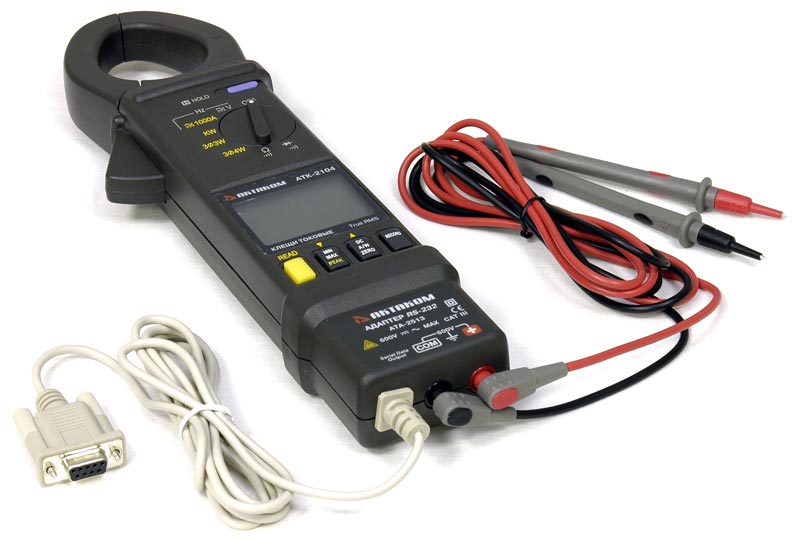

Комплект поставки:
- Токовые клещи
- Соединительные провода
- Батарея 9 В
- Футляр для переноски
- Руководство по эксплуатации
