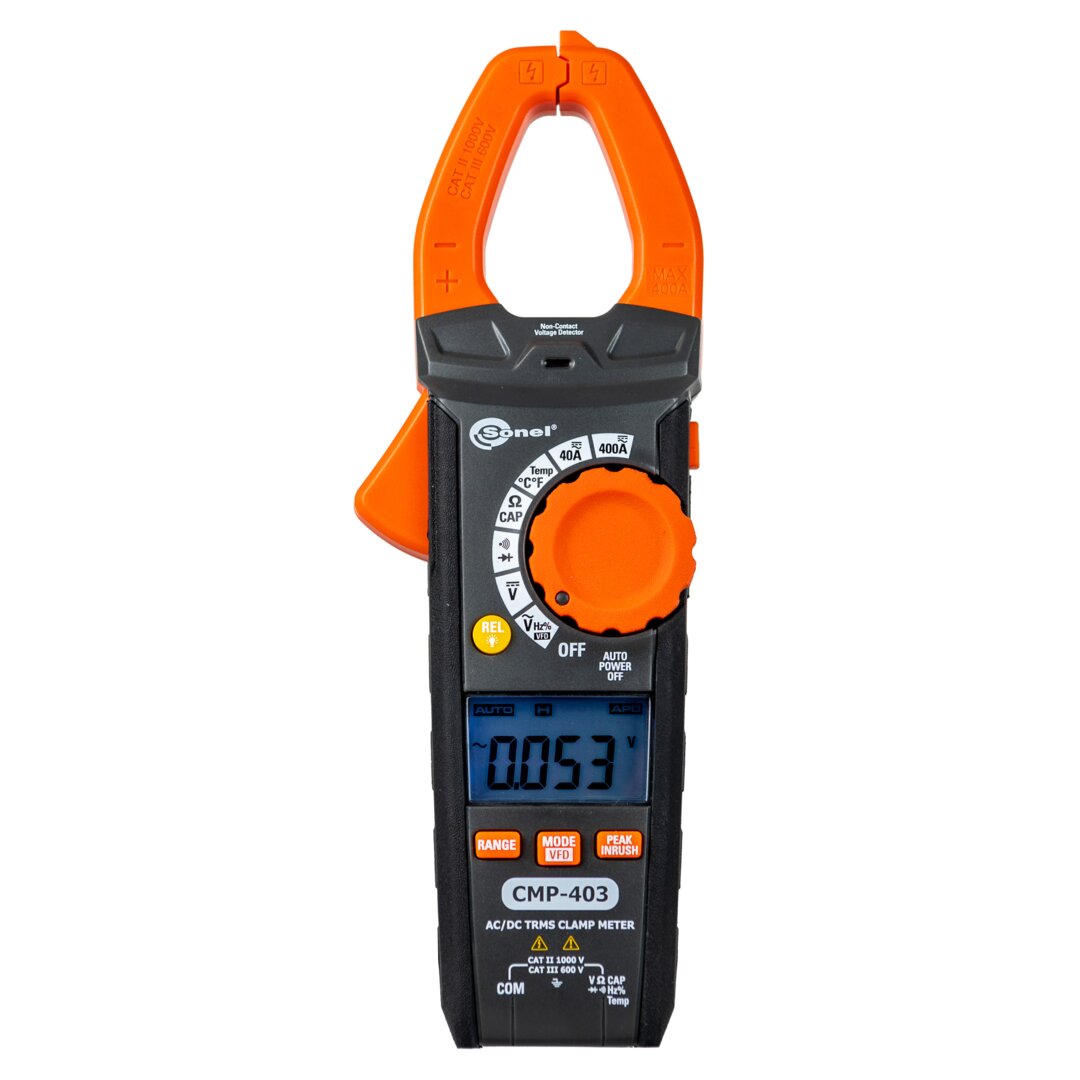

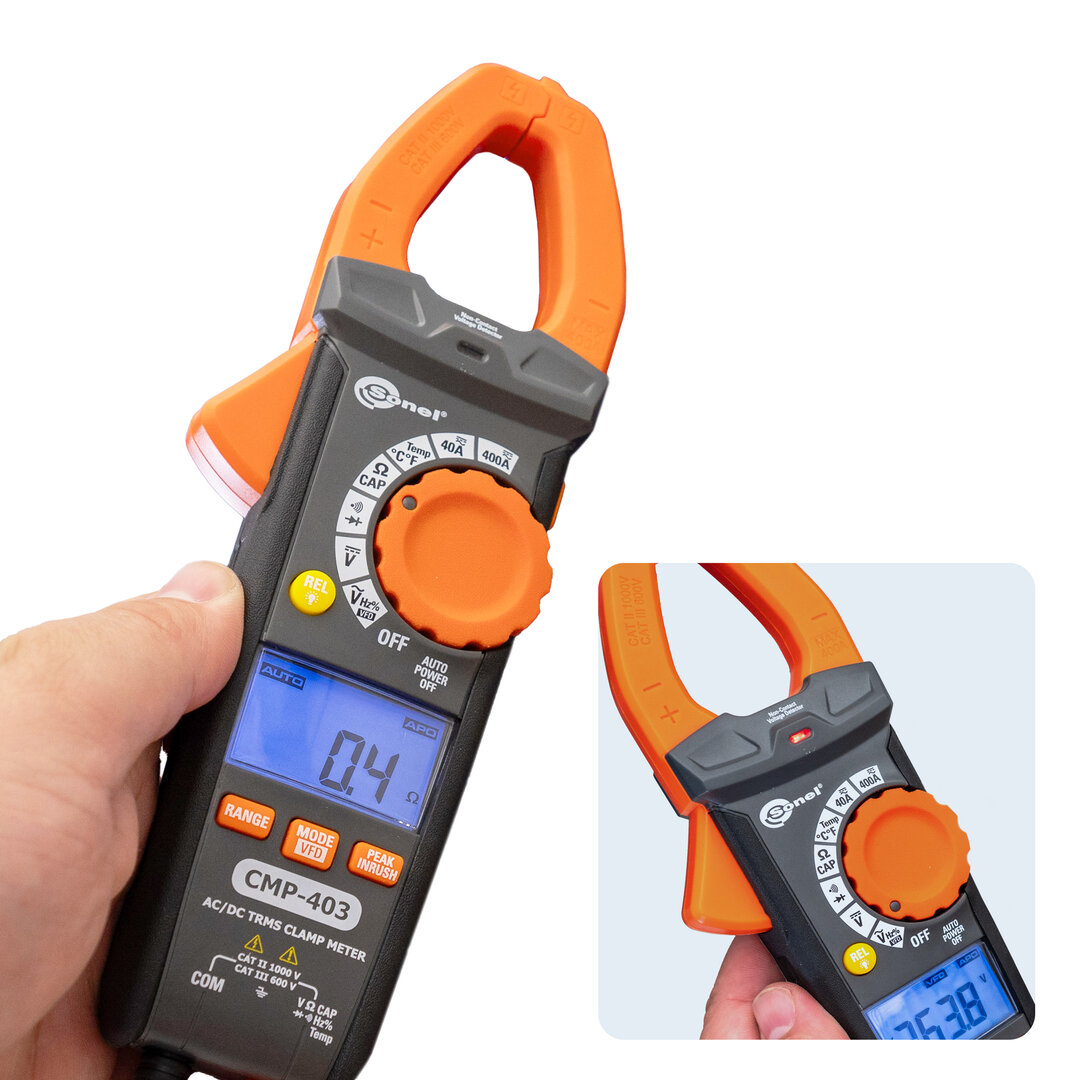

Клещи электроизмерительные СМP-403
|
Тип оборудования: Клещи электроизмерительные
Производитель: Техинтест
Модель: СМP-403
Гарантия: 2 года
Описание клещей СМP-403:
Клещи электроизмерительные CMP-403 – многофункциональные токоизмерительные клещи, разработанные для измерения основных электрических величин. Максимальный измерительный зев составляет 30 мм.
Функциональные возможности:
- измерение постоянного/переменного тока до 400 А (True RMS);
- режим измерения пусковых токов (время интегрирования 100 мс);
- измерение напряжения постоянного/переменного тока до 1000 В (True RMS);
- измерение в цепях частотных преобразователях VFD;
- бесконтактная индикация наличия напряжения переменного тока;
- измерение сопротивления;
- измерение емкости;
- измерение температуры;
- измерение частоты;
- тестирование диодов;
- контроль целостности электрических соединений;
- фонарик.
Технические характеристики СМP-403:
|
Напряжение постоянного тока |
|||
|
Диапазон |
Разрешение |
Основная погрешность |
Входное сопротивление |
|
4,000 В |
0,001 В |
± (1,0% и.в.+ 3 е.м.р) |
10 МОм |
|
40,00 В |
0,01 В |
||
|
400,0 В |
0,1 В |
± (1,2% и.в.+ 5 е.м.р) |
|
|
1000 В |
1 В |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
|
Напряжение переменного тока (True RMS) и VFD |
|||
|
Диапазон |
Разрешение |
Основная погрешность для частоты 50…60 Гц (все формы сигнала) |
Основная погрешность для частоты 50 Гц … 1 кГц (синусоидальная форма) |
|
4,000 В |
0,001 В |
± (1,2% и.в.+ 5 е.м.р) |
± (1,2% и.в.+ 5 е.м.р) |
|
40,00 В |
0,01 В |
||
|
400,0 В |
0,1 В |
||
|
1000 В |
1 В |
± (1,5% и.в.+ 5 е.м.р) |
± (1,5% и.в.+ 5 е.м.р) |
- Значения напряжения определены в границах от 5 до 100% диапазона;
- Входное сопротивление 10 МОм;
- Диапазон частоты: 50…1000 Гц;
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
- Диапазон напряжения переменного тока для режима VFD: 100…600 В.
|
Переменный ток (True RMS) |
||
|
Диапазон |
Разрешение |
Основная погрешность |
|
40,00 A |
0,01 A |
± (2,0% и.в. + 8 е.м.р) |
|
400,0 А |
0,1 A |
± (2,5% и.в. + 8 е.м.р) |
- Значения силы тока определены в границах от 5 до 100% диапазона;
- Диапазон частоты: 50…60 Гц;
- Защита от перегрузки 400 А.
|
Постоянный ток |
||
|
Диапазон |
Разрешение |
Основная погрешность |
|
40,00 A |
0,01 A |
± (2,0% и.в. + 8 е.м.р) |
|
400,0 А |
0,1 A |
± (2,5% и.в. + 8 е.м.р) |
- Защита от перегрузки 400 А.
|
Сопротивление |
||
|
Диапазон |
Разрешение |
Основная погрешность |
|
400,0 Ом |
0,1 Ом |
± (1,0% и.в. + 4 е.м.р) |
|
4,000 кОм |
0,001 кОм |
± (1,5% и.в. + 2 е.м.р) |
|
40,00 кОм |
0,01 кОм |
|
|
400,0 кОм |
0,1 кОм |
|
|
4,000 MОм |
0,001 MОм |
± (2,0% и.в. + 5 е.м.р) |
|
40,00 MОм |
0,01 MОм |
± (3,0% и.в. + 8 е.м.р) |
- Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
|
Ёмкость |
||
|
Диапазон |
Разрешение |
Основная погрешность |
|
9,999 нФ |
0,001 нФ |
Не определено |
|
99,99 нФ |
0,01 нФ |
± (4,5% и.в. + 20 е.м.р) |
|
999,9 нФ |
0,1 нФ |
± (3,0% и.в. + 5 е.м.р) |
|
9,999 мкФ |
0,001 мкФ |
|
|
99,99 мкФ |
0,01 мкФ |
|
|
999,9 мкФ |
0,1 мкФ |
|
|
9,999 мФ |
0,001 мФ |
|
|
99,99 мФ |
0,01 мФ |
± (5,0% и.в. + 5 е.м.р) |
- Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
|
Температура |
||
|
Диапазон |
Разрешение |
Основная погрешность |
|
-20,0...1000 °C |
0,1 или 1 °C |
± (3,0% и.в. + 3°C) |
|
-4,0...1832 °F |
0,1 или 1 °F |
± (3,0% и.в. + 5°F) |
- Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
- Погрешность температурного зонда не учитывается.
|
Частота (напряжение) |
||
|
Диапазон |
Разрешение |
Основная погрешность |
|
99,99 Гц |
0,01 Гц |
± (1,0% и.в. + 5 е.м.р) |
|
999,9 Гц |
0,1 Гц |
|
|
9,999 кГц |
0,001 кГц |
|
|
99,99 кГц |
0,01 кГц |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
- Чувствительность: > 2 В RMS.
|
Частота (ток) |
||
|
Диапазон |
Разрешение |
Основная погрешность |
|
99,99 Гц |
0,01 Гц |
± (1,0% и.в. + 5 е.м.р) |
|
999,9 Гц |
0,1 Гц |
- Чувствительность: > 20 А, > 45 Гц.
|
Коэффициент заполнения импульса |
||
|
Диапазон |
Разрешение |
Основная погрешность |
|
20,0...80,0 % |
0,1 % |
± (1,2% и.в. + 10 е.м.р) |
- Амплитуда импульса: ≥ 5 В;
- Ширина импульса: 0,1…100 мс;
- Частота: 45 Гц…10 кГц.
Дополнительные характеристики
|
Питание |
|
|
Питание измерителя |
Батарея 1,5 В типа LR03 (ААА) 3 шт. |
|
Категория электробезопасности |
CAT III/600 В CAT II/1000 В |
|
Условия окружающей среды и другие технические данные |
|
|
Диапазон рабочих температур |
5…40 °C при относительной влажности < > |
|
Диапазон температур при хранении |
-20…60 °C при относительной влажности < > |
|
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) |
IP30 |
|
Нормальные условия для поверки |
Температура окружающей среды: 23 °C ± 2 °C Влажность: 40…60 % |
|
Уровень загрязнения |
2 |
|
Размеры |
220 x 80 x 39 мм |
|
Масса: |
270 гр. (с элементами питания) |
|
Дисплей |
ЖКИ с подсветкой 4-х значный |
|
Высота над уровнем моря |
≤ 2000 м |
|
Зев клещей |
30 мм |
|
Тестирование диодов |
I=1,0 мA, U0˂3,0 В DC |
|
Целостность цепи |
звуковая индикация R<50 > |
|
Индикация превышения диапазона |
OL |
|
Индикация разряда батареи |
|
|
Частота измерений |
3 изм./сек |
|
Входное сопротивление |
10 MОм (AC/DC) |
|
Диапазон бесконтактного индикатора переменного напряжения |
100…1000 В (50/60 Гц) |
|
Диапазон измерения частоты AC: - волны синусоидальной формы - произвольной формы |
50…2000 Гц 50…60 Гц |
|
Время отклика для функции PEAK |
˂ 10 мс |
|
Функция INRUSH: - время дискретизации - время интеграции - чувствительность |
48 Гц (RMS), 400 kГц (часы) 100 мс > 2 А AC |
|
Функция VFD: - рабочее напряжение |
100…600 В AC |
|
Время автоотключения |
15 мин. |
|
Датчик температуры |
Термоэлектрический зонд типа К |
|
Класс защиты |
Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
|
Соответствие требованиям ГОСТ |
ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013 |
Комплект поставки СМP-403:
|
|
Количество |
Индекс |
|
Комплект измерительных проводов CMP/СММ (CAT IV, S) |
1 |
WAPRZCMM1 |
|
Термопара |
1 |
WASONTEMK |
Доп. комплектация:
|
|
Индекс |
|
Адаптер напряжения AHV-3 |
WAADAAHV3 |
|
Комплект измерительных проводов CMM/CMP |
WAPRZCMP2 |
|
Комплект измерительных проводов CMM/CMP с разъёмами типа «банан» |
WAPRZCMX1 |
|
Комплект измерительных проводов CMP |
WAPRZCMP1 |
|
Комплект измерительных проводов CMP/СММ (CAT IV, M) |
WAPRZCMM2 |
|
Комплект мини зажимов «Крокодил» CMM/CMP |
WAKROKPL10MINI |
|
Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А голубой |
WAPRZ002BUBBF10 |
|
Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А жёлтый |
WAPRZ002YEBBF10 |
|
Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А зелёный |
WAPRZ002GRBBF10 |
|
Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А красный |
WAPRZ002REBBF10 |
|
Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А чёрный |
WAPRZ002BLBBF10 |
|
Соединитель электрический — адаптер AC-16 |
WAADAAC16 |
|
Термопара типа К байонетный |
WASONTEMP |
|
Термопара типа К металлический |
WASONTEMK2 |
|
Футляр M13 |
WAFUTM13 |
