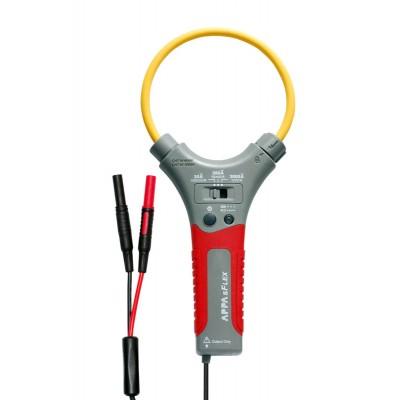

Гибкие токовые преобразователи APPA sFlex-10T
Особенности клещей электроизмерительных sFlex 10T:
- Гибкая токоизмерительная петля (катушка-пояс Роговского);
- Измерение переменного тока до 3000 А с внешним индикатором (пределы 30А/ 300А/ 3000А);
- Коэфициент преобразования: 100 мВ/А на пределе 30 А 10 мВ/А на пределе 300 А, 1 мВ/А на пределе 3000 А;
- Базовая погрешность ±3 %;
- Разъемная конструкция с фиксатором замкнутого состояния;
- Соеденительный кабель 2 м с наконечниками типа «банан» 4 мм для подключения к внешнему мультиметру/ вольтметру, совместная работа с любым осциллографом через адаптер «4 мм – BNC»;
- Диаметр провода гибкой измерительной петли: 7,5 мм;
- Максимальный диаметр петли 25 см;
- Эргономичный дизайн для работы одной рукой;
- Безопасность: МЭК 61010-1, 1000В (категория III), 600 В (категория IV);
- Индикация разряда батарей.
Технические характеристики APPA sFlex-10T:
| ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 75 % |
APPA sFlex-10T | |
| Переменный ток | Диапазон измерений | 0,01…3000 А |
| Пределы измерений | 30 А, 300А, 3000 А (ручн. выб.) | |
| Макс. разрешение | 0,01 А | |
| Погрешность | ± 3 % (от предела изм.) | |
| Полоса частот | 45…500 Гц | |
| Коэф. преобразования | 100 мВ/А на пределе 30 А 10 мВ/А на пределе 300 А 1 мВ/А на пределе 3000 А |
|
| Защита входа | 3000 А | |
| Общие данные | Тип преобразователя | Пояс-петля Роговского |
| Конструкция | Допускает падение с высоты 1,3 м (на бетон. пол) | |
| Выбор предела изм. | Ручной | |
| Длина кабеля петли | 25 см | |
| Механизм размыкания | Разъемный замок-фиксатор | |
| Соедин. провода |
2м (несъемный, наконечники типа «банан» 4 мм) |
|
| Источник питания | 2 х 1,5 В (тип ААА, LR03) | |
| Ресурс батарей питания | 160 ч | |
| Исполнение | МЭК-61010-1 (кат. IV 600 В / кат.III 1000 В) | |
| Рукоятка удержания | Да | |
| Условия эксплуатации | 0 °С…50 °С, отн. влажность не более 80 % | |
| Габаритные размеры | 130х270х27 | |
| Масса | 170 г/ 200 г | |
| Комплект поставки | Источник питания (2), РЭ (1) | |
