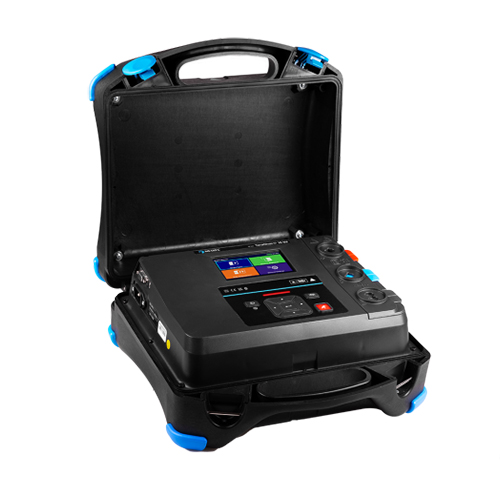

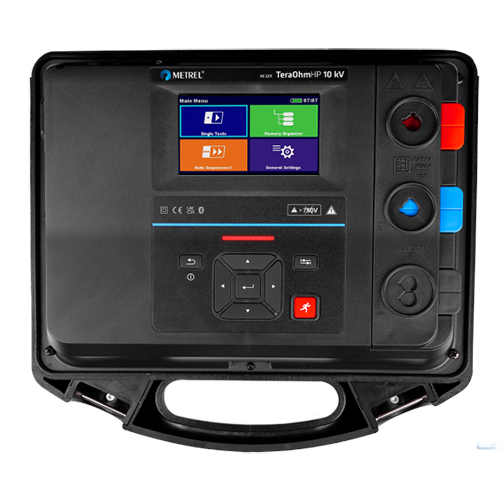

Тераомметр Metrel MI 3211
|
Тераомметр Metrel MI 3211
MI 3211 — профессиональный прибор для измерения сопротивления изоляции и комплексной диагностики её состояния. Устройство позволяет проводить широкий спектр испытаний, направленных на выявление скрытых процессов старения и разрушения диэлектрика.
Прибор формирует испытательное напряжение постоянного тока в диапазоне от 50 В до 10 кВ и обеспечивает измерение сопротивления изоляции до 20 ТОм.
Основные функции:
-
Измерение сопротивления изоляции с построением графика R(t);
-
Измерение ёмкости испытуемого объекта;
-
Проверка состояния изоляции при ступенчатом изменении испытательного напряжения;
-
Измерение выдерживаемого напряжения и тока пробоя;
-
Автоматический расчёт индекса поляризации (PI);
-
Автоматический расчёт коэффициента диэлектрического поглощения (DAR);
-
Автоматический расчёт коэффициента диэлектрического разряда (DD);
-
Измерение напряжения и частоты переменного и постоянного тока.
Отличительные особенности:
-
Испытательное напряжение от 50 В до 10 кВ с шагом 100 В;
-
Комплексная диагностика состояния изоляции;
-
Автоматическая калибровка после включения прибора;
-
Встроенный таймер с возможностью установки времени измерения от 1 секунды до 100 минут;
-
Автоматический разряд испытуемого объекта после завершения измерений;
-
Защитный проводник GUARD для отвода поверхностных токов утечки;
-
Встроенная память на 1000 результатов измерений;
-
Подключение к компьютеру по USB и Bluetooth;
-
Компактный корпус при массе всего 6,2 кг.
MI 3211 объединяет широкий диапазон испытательного напряжения, расширенные функции автоматической диагностики и встроенные средства обеспечения безопасности. Благодаря этому прибор подходит для комплексного контроля технического состояния изоляции и проведения профессиональных электрических испытаний.
Технические характеристики:
Диапазоны измерения сопротивления изоляции
| Диапазон | Разрешение |
| 0,01 МОм ... 9,99 МОм | 10 кОм |
| 10,0 МОм ... 99,9 МОм | 100 кОм |
| 100 МОм ... 999 МОм | 1 МОм |
| 1,00 ГОм ... 9,99 ГОм | 10 МОм |
| 10,0 ГОм ... 99,9 ГОм | 100 МОм |
| 100 ГОм ... 999 ГОм | 1 ГОм |
| 1,00 ТОм ... 9,99 ТОм | 10 ГОм |
| 10,0 ТОм ... 20,0 ТОм | 100 ГОм |
Погрешность измерения сопротивления изоляции
| Испытательное напряжение | Измеряемое сопротивление | Погрешность |
| 10 кВ | 1 ТОм | ±6 % от измеренного значения |
| 10 кВ | 20 ТОм | ±20 % от измеренного значения |
| 5 кВ | 250 ГОм | ±5 % |
| 5 кВ | 5 ТОм | ±13 % |
| 2 кВ | 100 ГОм | ±5 % |
| 2 кВ | 2 ТОм | ±13 % |
| 1 кВ | 50 ГОм | ±5 % |
| 1 кВ | 1 ТОм | ±13 % |
| 500 В | 25 ГОм | ±5 % |
| 500 В | 500 ГОм | ±13 % |
| 100 В | 5 ГОм | ±5 % |
| 100 В | 100 ГОм | ±13 % |
Измерение тока утечки
| Диапазон измерений | Разрешение | Погрешность |
| 0,00 нА ... 9,99 нА | 10 пА | ±(5 % от измеренного значения + 7 е.м.р.) |
| 10,0 нА ... 99,9 нА | 100 пА | ±5 % |
| 100 нА ... 999 нА | 1 нА | ±5 % |
| 1,00 мА ... 9,99 мА | 10 нА | ±5 % |
| 10,0 мА ... 99,9 мА | 100 нА | ±5 % |
| 100 мА ... 999 мА | 1 мА | ±5 % |
Измерение ёмкости
| Диапазон измерений | Разрешение | Погрешность |
| 20 нФ ... 999 нФ | 1 нФ | ±(5 % от измеренного значения + 3 е.м.р.) |
| 1,00 мФ ... 9,99 мФ | 10 нФ | ±(5 % от измеренного значения + 3 е.м.р.) |
| 10,0 мФ ... 50,0 мФ | 100 нФ | ±(5 % от измеренного значения + 3 е.м.р.) |
Общие характеристики
| Испытательное напряжение | 50 В ... 10 кВ, шаг 100 В |
|---|---|
| Диапазон измерения сопротивления изоляции | 0,01 МОм ... 20 ТОм |
| Источник питания | Литий-ионный аккумулятор 14,4 В, 4,4 А·ч или сеть 100–240 В, 45–65 Гц, 100 ВА |
| Категория перенапряжения | 300 В CAT II |
| Класс защиты | Усиленная изоляция |
| Измерительная категория | 600 В CAT IV |
| Степень загрязнения | 2 |
| Степень защиты | IP65 (закрытый корпус) |
| Память данных | 8 ГБ |
| Память измерений | 1000 измерений |
| Подключение к ПК | USB, Bluetooth |
| Программное обеспечение для ПК | Есть |
| Рабочая температура | −20 °C ... +50 °C |
| Максимальная относительная влажность | 90 % при 0 ... 40 °C, без конденсации |
| Таймер измерения | 1 с ... 100 мин |
| Автоматический разряд | Есть |
| GUARD | Защитный провод для компенсации токов утечки по поверхности |
| Автоматическая калибровка | При включении прибора |
| Размеры (Ш × В × Г) | 36 × 16 × 33 см |
| Масса | 6,2 кг без принадлежностей |
Комплект поставки
- Тераомметр MI 3211
- Экранированный измерительный кабель с зажимом «крокодил», 10 кВ, 3 м — 3 шт.
- Сетевой кабель
- USB-кабель
- Сумка
- Руководство по эксплуатации
