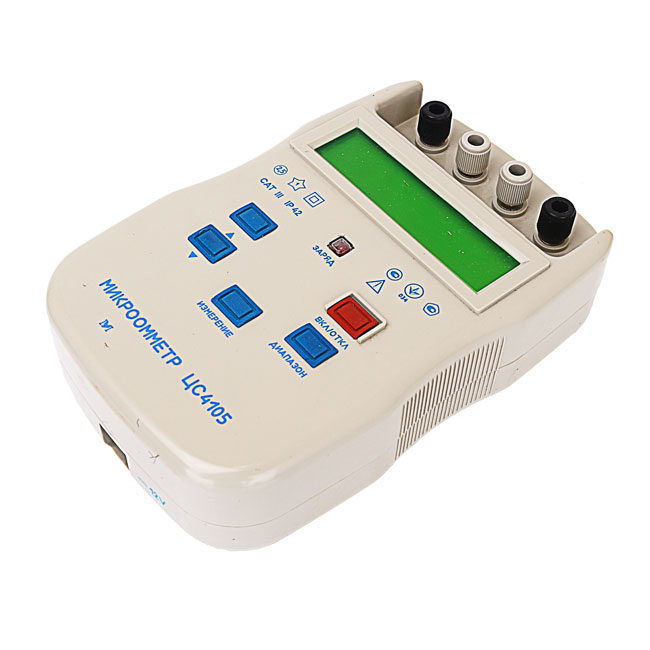

Цифровой микроомметр ЦС4105
|
Назначение микроомметра ЦС4105:
Микроомметры ЦС4105 (далее - микроомметры) предназначены для измерения электрического сопротивления постоянному току компонентов электрических цепей, не находящихся под напряжением.Микроомметры используют на предприятиях любых отраслей для контроля: переходного сопротивления контактов переключателей и разъединителей; электрического сопротивления паяных, сварных и винтовых соединений; электрического сопротивления контактов в местах присоединения цепей заземляющих устройств: активного электрического сопротивления шин, проводов, кабелей, обмоток электрических машин и другого оборудования.
Описание микроомметра ЦС4105:
Микроомметры относятся к электронным средствам измерительной техники с цифровым отсчетом, оборудованы микроконтроллером и жидкокристаллическим индикатором (далее ЖК-индикатор).Принцип действия микроомметров основан на преобразовании напряжения на сопротивлении при прохождении тока конкретного значения. Напряжение преобразуется с помощью аналого-цифрового преобразователя (АЦП) в цифровую форму и отображается на ЖК-индикаторе.Работой АЦП и реализацией функций микроомметров управляет микроконтроллер по установленной программе. При этом обеспечивается автоматический выбор единиц измерений сопротивления (мкОм, мОм. Ом), хранение в памяти результатов предыдущих двадцати измерений и автоматический выбор диапазона измерения.Режим работы микроомметров может быть автоматический или ручной.
Технические характеристики микроомметра ЦС4105:
|
Параметр |
Значение |
|
Диапазоны измерения, мОм |
от 10-2 до 3, от 1 до 300, от 102 до 5·104 |
|
Пределы допускаемой основной относительной погрешности, % |
± 2,5 |
|
Сила тока потребления в ручном режиме работы, А, не более |
0,25 |
|
Рабочие условия применения: - диапазон рабочих температур. °С - относительная влажность при 30 °С без конденсации, % |
от минус 10 до плюс 55 до 90 |
|
Габаритные размеры мм., не более |
230x140x59 |
|
Масса с аккумуляторами, кг., не более |
1 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
|
Степень защиты корпуса |
IP42 по ГОСТ 14254-96 |
|
Питание осуществляется от восьми аккумуляторов типа АА с номинальным напряжением 1.2 В каждый |
|

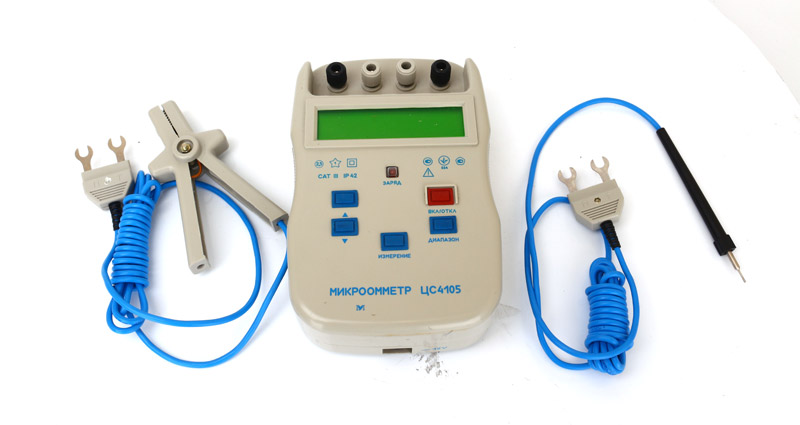

Комплект поставки ЦС4105
|
№ |
Наименование |
Количество |
|
1 |
Микроомметр ЦС4105 |
1 |
|
2 |
Ремень |
1 |
|
3 |
Сумка |
1 |
|
4 |
Зажим |
2 |
|
5 |
Щуп |
2 |
|
6 |
Проводник |
2 |
|
7 |
Аккумулятор типоразмера АА 12 В |
8 |
|
8 |
Блок питания 12В 0.7А |
1 |
|
9 |
Руководство по эксплуатации |
1 |
