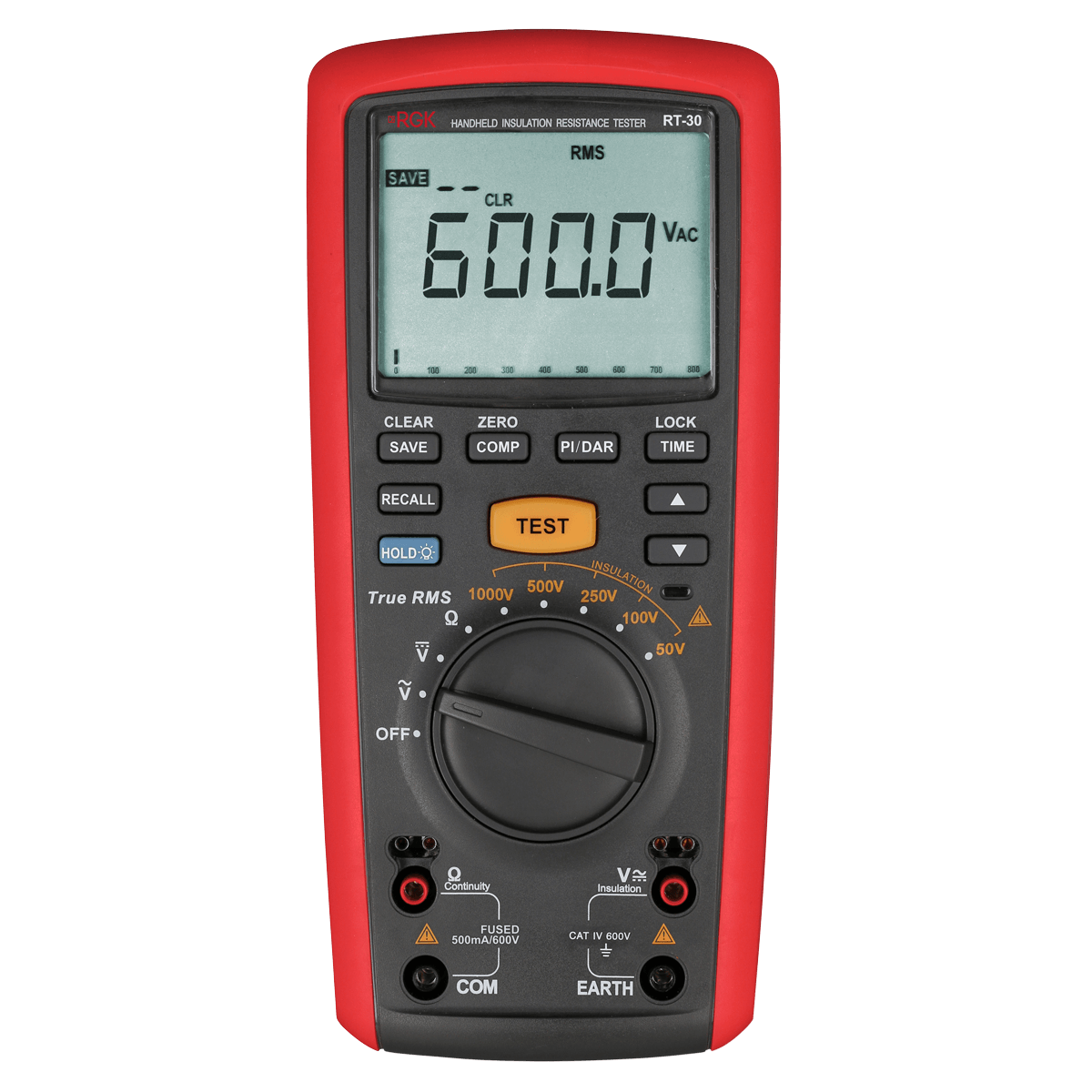

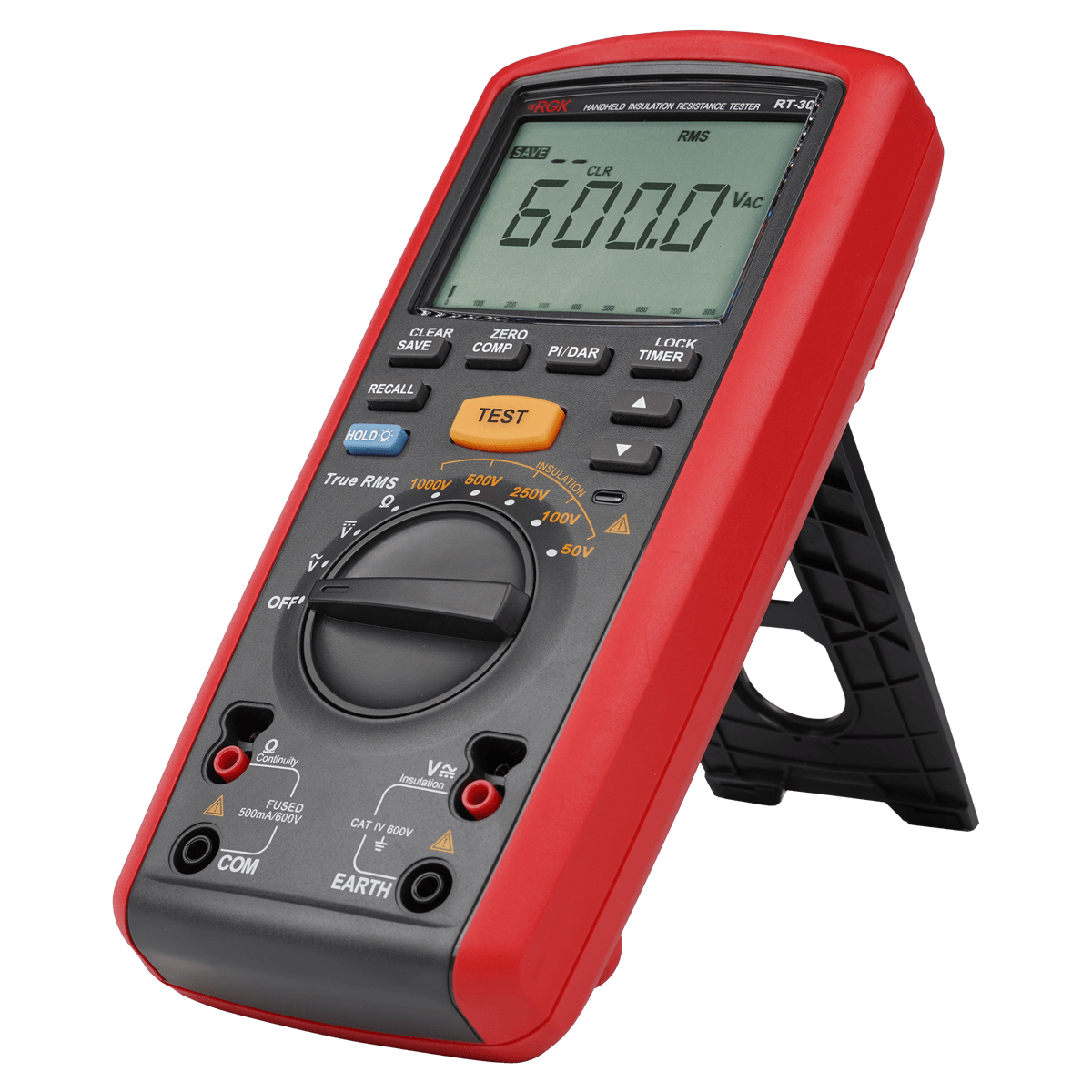

Цифровой мегаомметр RGK RT-30
|
Тип оборудования: Цифровой мегаомметр
Производитель: RGK
Модель: RGK RT-30
Гарантия: 1 год
Описание мегаомметра RGK RT-30:
Цифровой мегаомметр RGK RT-30 используется для оценки качества изоляции при проведении диагностики и ремонта электронного оборудования, элементов энергосистем, трансформаторов, электродвигателей. Этот прибор гораздо точнее, чем мультиметр может локализовать участки изоляции, утратившие свои первоначальный свойства, или механические повреждения и определить масштаб проблемы. Проверки неразрушающим методом не требуют долгой приостановки работы объекта и нарушения целостности проводников.
Особенности модели
Рабочий диапазон 0,00 МОм ~ 20,00 ГОм при точности от ±3%.Выбор тестового напряжения: 500, 1000, или 3000 В.Режим постоянного измерения.Функция прозвонки цепи до 200 Ом.Подсветка экрана.
Принцип работы измерителя сопротивления изоляции RGK RT-30 заключается в генерации и подаче напряжения на предмет исследования. По итогу определяется утечка тока и значение сопротивления между 2 щупами или зажимами. Функционал устройства дополнен режимом вольтметра, что упрощает комплексные проверки электрооборудования.
Полезные функции
Один из способов определения качества изоляционных материалов - расчет индекса поляризации PI, низкие значения которого говорят о том, что покрытие изношено. Другой критически важный показатель - коэффициент абсорбции DAR - помогает понять, требуется ли сушка изоляции.
Удобство работы

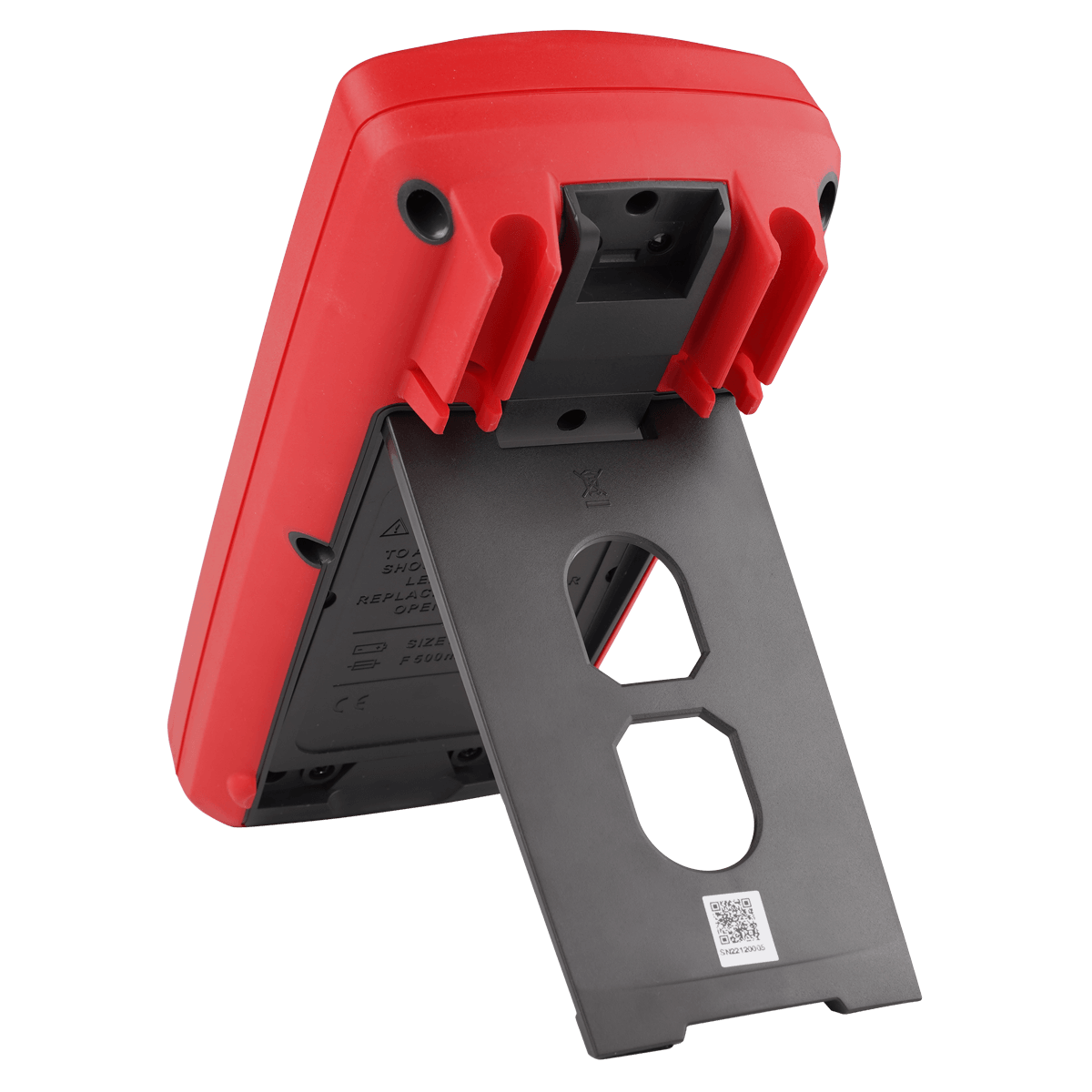

Компактный прибор отличается высокой мобильностью и не требует внешнего питания, что особенно полезно при проведении тестов в полевых условиях. Подсветка облегчает измерения при слабом освещении, характерном для некоторых производственных помещений.
Безопасность
Электронный мегаомметр RGK RT-30 защищен от скачков напряжения по классу CAT III 600В и может применяться для замеров на коммутационном оборудовании, распределительных щитах, фидерах и трехфазных сетях.
Технические характеристики RGK RT-30:
|
RGK RT-30 |
|||
|
Параметры измерения напряжения переменного тока |
|||
|
Пределы измерений |
Частота |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений |
|
600,0 В |
от 50 до 400 Гц |
0,1 В |
±(0,02*U +3 е.м.р.) |
|
Примечание – U – измеренное значение напряжение переменного тока, В |
|||
|
Параметры измерения напряжения постоянного тока |
||
|
Пределы измерений |
Разрешение (единица младшего разряд/а (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений |
|
600,0 В |
0,01 В |
±(0,02●U+3 е.м.р.) |
|
Примечание – U – измеренное значение напряжения постоянного тока, В |
||
|
Параметры измерения сопротивления постоянному току |
||
|
Диапазон измерений, Ом |
Разрешение (единица младшего разряда (е.м.р.)), Ом |
Пределы допускаемой основной абсолютной погрешности измерений, Ом |
|
от 0,01 до 20 000 |
0,01/0,1/1/10/100 |
±(0,015*R +3 е.м.р.) |
|
Примечание – R – измеренное значение сопротивления, Ом, кОм |
||
|
Температурный коэффициент |
|
|
Модификация |
Температурный коэффициент |
|
RGK RT-30 |
0,1 °С |
|
Параметры измерения сопротивления изоляции |
|||
|
Номинальное значение испытательного напряжения, U, В 1) |
Диапазон измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм |
|
50 В |
от 0,01 до 19,99 МОм |
0,01 МОм |
±(0,03●R+5 е.м.р.) |
|
от 20,0 до 50,0 МОм |
0,1 МОм |
±(0,03●R+5 е.м.р.) |
|
|
100 В |
от 0,01 до 19,99 МОм |
0,01 МОм |
±(0,03●R+5 е.м.р.) |
|
от 20,0 до 100,0 МОм |
0,1 МОм |
±(0,03●R+5 е.м.р.) |
|
|
250в |
от 0,01 до 19,99 МОм |
0,01 МОм |
±(0,015●R+5 е.м.р.) |
|
от 20,0 до 200,0 МОм |
0,1 МОм |
±(0,015●R+5 е.м.р.) |
|
|
500 В |
от 0,01 до 19,99 МОм |
0,01 МОм |
±(0,015●R+5 е.м.р.) |
|
от 20,0 до 199,9 МОм |
0,1 МОм |
±(0,015●R+5 е.м.р.) |
|
|
от 200 до 500 МОм |
1 МОм |
±(0,015●R+5 е.м.р.) |
|
|
1000 В |
от 0,01 до 19,99 МОм |
0,01 МОм |
±(0,015●R+5 е.м.р.) |
|
от 20,0 до 199,9 МОм |
0,1 МОм |
±(0,015●R+5 е.м.р.) |
|
|
от 200 МОм до 2 ГОм |
1 МОм |
±(0,015●R+5 е.м.р.) |
|
|
от 2,0 ГОм до 10,0 ГОм |
0,1 ГОм |
±(0,1●R+3 е.м.р.) |
|
|
от 10,0 ГОм до 20,0 ГОм |
0,1 ГОм |
±(0,2●R+3 е.м.р.) |
|
|
Примечание: |
|||
|
Общие технические характеристики |
|
|
Наименование характеристики |
Значение |
|
Разрядность дисплея |
9999 |
|
Индикация перегрузки |
>20.0GΩ при измерении сопротивления изоляции |
|
Нормальные условия измерений: |
|
|
Рабочие условия измерений: |
|
|
Температура хранения |
от -20 до +60 °С |
|
Класс защиты от перенапряжения |
CAT III 600 В |
|
Источник питания |
6 батарей АА, 1,5 В |
|
Параметры электрического питания: |
|
|
Габаритные размеры |
225 x 103 x 59 мм |
|
Масса |
0,7 кг |

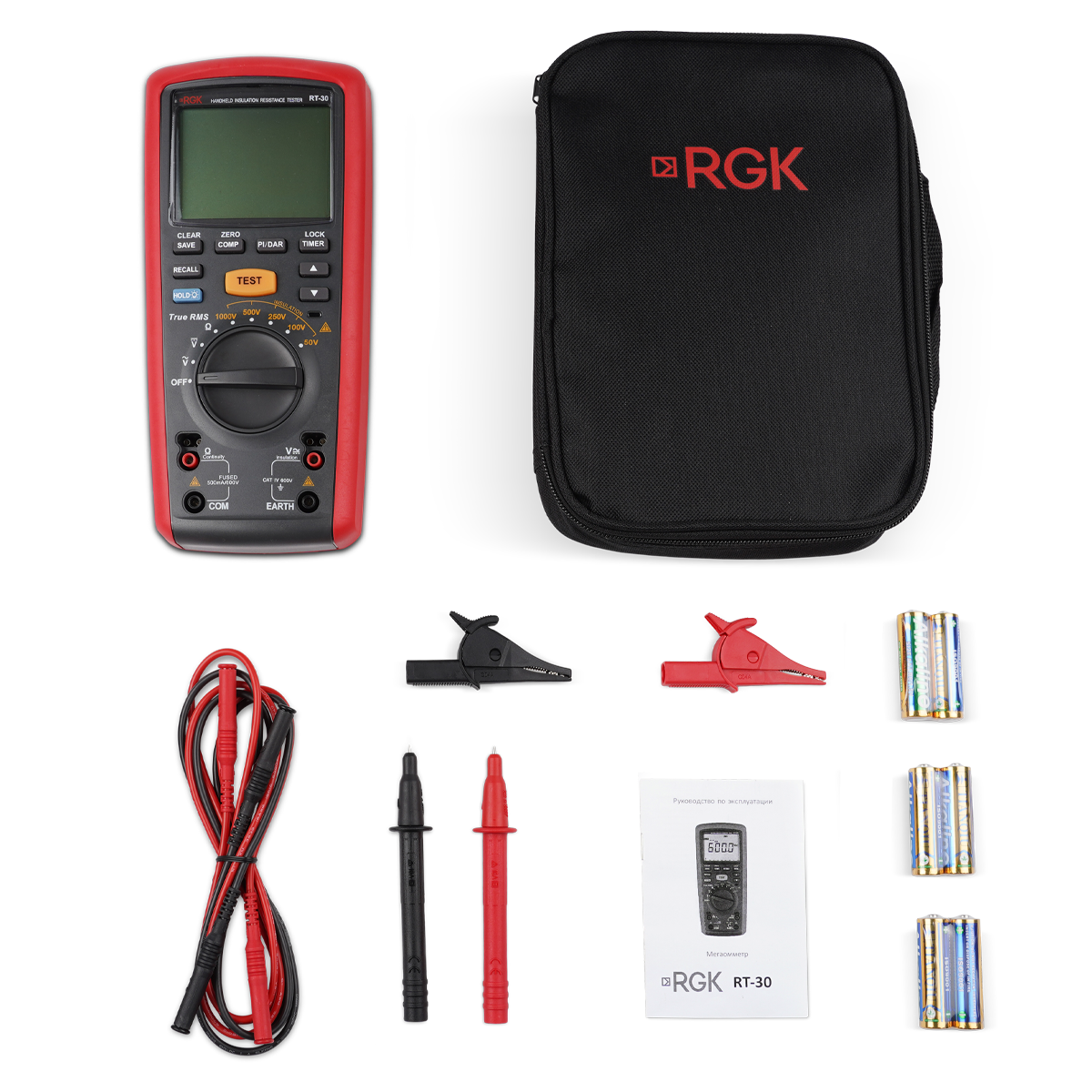

Комплект поставки RGK RT-30:
- Мегаомметр RGK RT-30
- Комплект измерительных проводов
- Чехол
- Зажимы типа "крокодил" - 2 шт.
- Измерительный наконечник - 2 шт.
- Батарея питания АА - 6 шт.
- Руководство по эксплуатации
