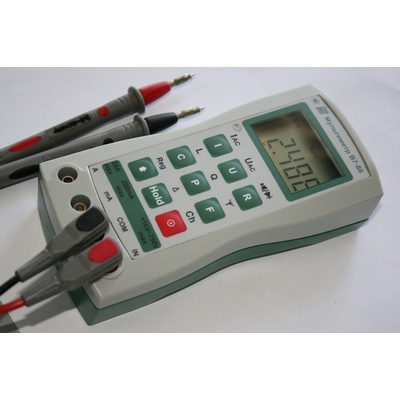

Мультиметр В7-86

Мультиметр В7-86
/images/all/3/9675/big/img_5.jpg
jijijij

Посмотреть фотографии в высоком разрешении

ЦЕНА С НДС: 0 руб.

Модификации:

РИП-Импульс

Мультиметр В7-86 предназначен для измерения напряжения и силы постоянного и переменного токов, сопротивления постоянному току, частоты, электрической ёмкости, индуктивности, активной и реактивной мощности.

Применяется при настройке и ремонте электрорадиотехнических устройств в лабораторных и полевых условиях.

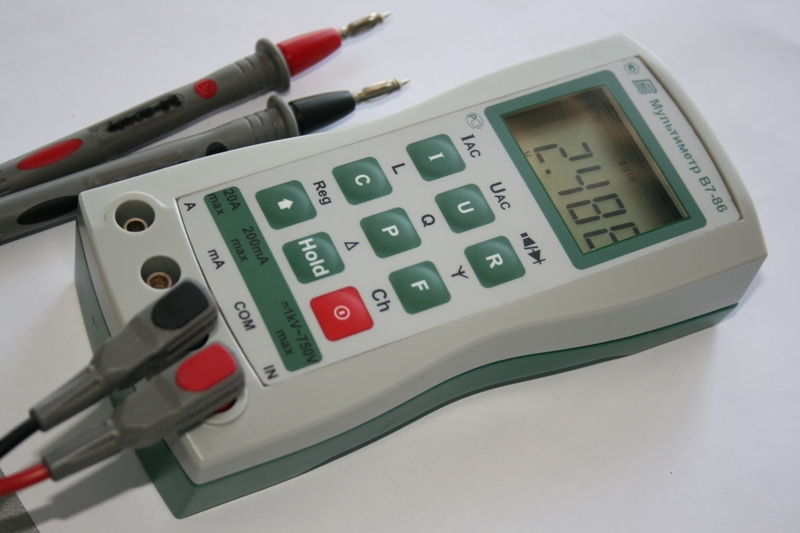

Эргономичный корпус, обладающий защитой класса IP-68, позволяет прибору работать в жестких условиях эксплуатации. Мультиметр остается работоспособным после погружения в воду на глубину 1 м и падения с высоты 0,75 м. На лицевой стороне корпуса расположен большой жидкокристаллический индикатор и пленочная клавиатура.

Новый мультиметр способен измерять напряжение и силу постоянного тока, среднеквадратичное значение напряжения и силы переменного тока ("True-RMS"), сопротивление постоянному току, частоту, электрическую емкость, а также индуктивность, активную и реактивную мощность.

В приборе реализован автоматический выбор пределов измерения, возможность удержания на дисплее минимального, текущего или максимального значения. Функция относительных измерений позволяет измерять разность величин в абсолютных единицах или вычислять отношение в процентах. Результаты измерений могут быть сохранены во внутренней энергонезависимой памяти.

Питание прибора может осуществляться как от незаряжаемых, так и от аккумуляторных элементов. Прибор в исполнении В7-86/1 поставляется с аккумуляторной батареей и сетевым адаптером. В мультиметре применены новые схемные решения, позволяющие заряжать аккумуляторные элементы непосредственно через измерительные гнезда. Схема контроля осуществляет полный контроль и индикацию состояния батареи в процессе заряда и эксплуатации.

Прибор в исполнении В7-86/2 дополнительно к аккумуляторной батарее и сетевому адаптеру может поставляться с беспроводным интерфейсом для связи с персональным компьютером. Дальность связи составляет 5 - 10 метров.

Технические характеристиики мультиметра В7-86:

Измеряемая величина	Диапазон измеряемых величин	Пределы измерения	Предел допускаемой основной погрешности, ±
Напряжение постоянного тока U –	От 10-5 до 103 В	200 мВ	0,2 % от Uх+0,03 мВ
		2 В, 20 В, 200 В	0,05 % от Uх+0,005 % от Uп
		1000 В	0,3 % от Uх+0,5 В
Напряжение переменного тока U~ частотой от 20 Гц до 1 кГц	От 2×10-2 до 750 В	200 мВ	0,5 % от Uх+0,5 мВ
		2 В	0,3 % от Uх+2 мВ
		20В	0,3 % от Uх+0,05% от Uп
		200 В	0,4 % от Uх+0,1 В
		750 В	0,5 % от Uх+1 В
Напряжение переменного тока U~ частотой от 1 до 10 кГц	От 2× 10-2 до 750 В	200 мВ	1,0 % от Uх+1 мВ
		2 В	0,6 % от Uх+5 мВ
		20 В	0,6 % от Uх+20 мВ
		200 В	1,8 % от Uх+0,2В
		750 В	1,0 % от Uх+1 В
Напряжение переменного тока U~ частотой от 10 до 20 кГц	От 2× 10-2 до 750 В	200 мВ	1,0 % от Uх+1 мВ
		2 В	0,6 % от Uх+5 мВ
		20 В	0,6 % от Uх+20 мВ
		200 В	1,8 % от Uх+0,2В
		750 В	Не нормируется
Напряжение переменного тока U~ частотой от 20 до 100 кГц	От 2× 10-2 до 750 В	200 мВ	2,0 % от Uх+2 мВ
		2 В, 20 В	1,5 % от Uх+1,0 % от Uп
		200 В	2,5 % от Uх+0,2 В
		750 В	Не нормируется
Сопротивление постоянному току R	От 10-5 до 2×103 кОм	200 Ом	0,35 % от Rх+0,1 Ом
		2 кОм	0,2 % от Rх+0,1 Ом
		20 кОм, 200 кОм	0,1 % от Rх+0,025 % от Rп
		2 МОм	0,3 % от Rх+1 кОм
Сила постоянного тока I–	От 10-5 до 2×104 мА	200 мкА	1,0 % от Iх+1 мкА
		2 мA	0,3 % от Iх+3 мкА
		20 мA, 200 мA	0,1 % от Iх +0,05% от Iп
		2000 мА	0,1 % от Iх +1 мА
		20 А	0,4 % от Iх+0,02 А
Сила переменного тока I~ частотой от 20 Гц до 1кГц	От 2х10-1 до 2×104 мА	2 мА	0,5 % от Iх+1 мкА
		20 мА	0,5 % от Iх+5 мкА
		200 мА	0,3 % от Iх+0,1 мА
		2000 мА	0,3 % от Iх+1 мА
		20 А	1 % от Iх+0,2 А
Сила переменного тока I~ частотой от 1 до 10 кГц	От 2х10-1 до 2×104 мА	2 мА	2 % от Iх+0,01мА
		20 мА,200 мА	0,5 % от Iх+0,05 % от Iп
		2000 мА	0,5 % от Iх+1 мА
		20 А	Не нормируется
Полная мощность S переменного тока частотой от 40 до 100 Гц	От 10-4 до 2×102 кВ·А	2 кВ·А	Не нормируется
Полная мощность S переменного тока частотой от 40 до 100 Гц	От 10-4 до 2×102 кВ·А	20 кВ·А
Реактивная мощность Q переменного тока частотой от 40 до 100 Гц	От 10-4 до 2×102 квар	2 квар
	От 10-4 до 2×102 квар	20 квар
Активная мощность тока P	От 10-4 до 2×102 кВт	2 кВт
Активная мощность тока P	От 10-4 до 2×102 кВт	20 кВт
cosф переменного тока частотой от 40 до 100 Гц	От 0 до 1	1
Частота переменного тока, F, напряжением от 0,5 до 5 В	От 1 до 2×106 Гц	20 Гц,200 Гц,2кГц, 20 кГц,200 кГц,2 МГц	0,05 %
Ёмкость, C	От 10-5 до 2×103 мкФ	200 пФ, 2000 пФ, 20000 пФ,0,2 мкФ, 2 мкФ, 20 мкФ, 200 мкФ, 2000 мкФ	2 % от Cх +1,5% от Cп Не нормируется
Индуктивность, L	От 10-2 до 2×104 мкГн	2 мГн,20 мГн, 200 мГн	3 % от Lх+1,0% от Lп
Тест p-n перехода	От 0 до 1 В		1%
