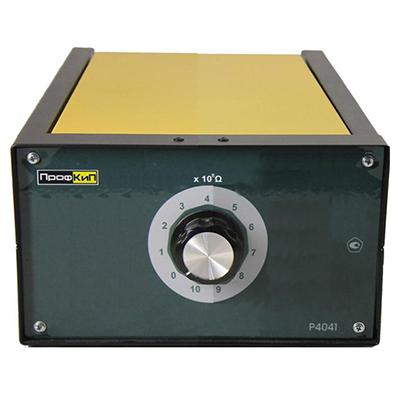

Магазин сопротивлений ПрофКиП Р4041
Магазин сопротивлений ПрофКиП Р4041
Магазины сопротивлений предназначены для воспроизведений электрического сопротивления постоянному току. Принцип действия магазинов сопротивлений заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов.
Конструктивно магазины сопротивлений состоят из последовательно соединенных равнономинальных прецизионных резисторов, установленных в каждой декаде. Переключатели ступеней каждой декады, имеют одиннадцать фиксированных рабочих положений, в каждом из которых в цепь подключается определенное количество резистивных элементов по сокращенной схеме таким образом, чтобы величина установленного сопротивления соответствовала указанному на передней панели.
Технические характеристики магазина сопротивлений ПрофКиП Р4041:
- Количество декад: 1
- Диапазон воспроизведения сопротивления, Ом: 107
- Класс точности: 0,05
- Номинальное значение напряжения при включении не менее одной ступени декады, кВ: 3.0
- Габаритные размеры (В×Ш×Д), мм, не более: 130×307×225
- Масса, кг, не более: 5
- Условия эксплуатации:
| температура окружающей среды, ºС | от +19 до +21 |
| относительная влажность, % | от 30 до 80 |
| атмосферное давление, кПа | от 84 до 106 |
Комплект поставки:
- Магазины сопротивлений ПрофКиП Р4041
- Паспорт ПРШН.411642.100-2020
- Методика поверки РТ-МП-7881-551-2020
