Модуль измерительный АМЕ-1733

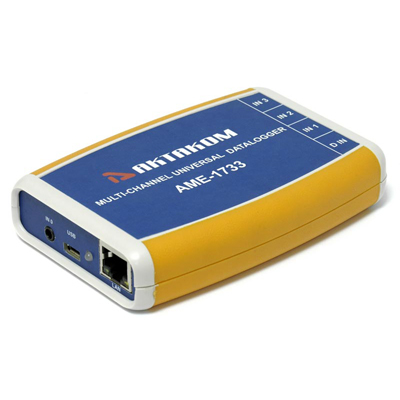

  • 3-канальная USB/LAN система мониторинга АМЕ-1733

    /images/all/3/10720/big/img_5.jpg

    jijijij

    Модуль измерительный АМЕ-1733

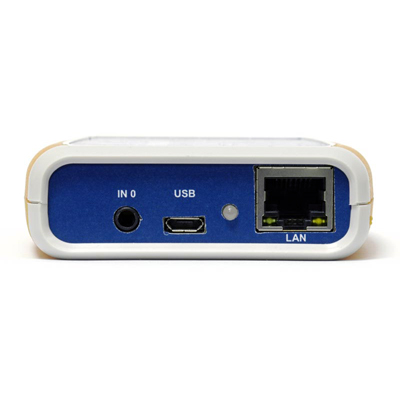

  • Mодуль измерительный АМЕ-1733

    /images/all/3/10720/big/img_14.jpg

    Mодуль измерительный АМЕ-1733

    Mодуль измерительный АМЕ-1733
  • Система мониторинга АМЕ-1733

    /images/all/3/10720/big/img_16.jpg

    1

    Система мониторинга АМЕ-1733

ЦЕНА С НДС: 12 960 руб.


В КОРЗИНУ


Измерительный модуль Актаком АМЕ-1733



Измерительный модуль Актаком АМЕ-1733 представляет собой базовый блок систем для низкоскоростного непрерывного аналогово-цифрового преобразования по нескольким аналоговым входным каналам, с передачей данных в ПК по интерфейсам USB и LAN. К входным аналоговым входам могут подключаться различные приборные датчики по двух проводной схеме с общей землей. Датчики должны иметь выход по напряжению. Для каждого входа может быть определен любой тип датчика, что позволяет построить на основе данного модуля различные комбинированные мониторинговые системы.



Один цифровой канал (4-х проводной типа I²C) предназначен для подключения различных внешних плат или датчиков с цифровым выходом. Вход синхронизации предназначен для запуска или остановки процессов преобразования данных в модуле или формирования отметки времени при проведении измерений.

Все управление модулем и передача данных из него осуществляется через интерфейсы USB и LAN. Питание модуля 5 В осуществляется от разъема интерфейса USB. Модуль не имеет гальванической развязки по аналоговым входам, цифровому интерфейсу, входу синхронизации, питанию 5 В и интерфейсу USB. Гальваноразвязка (модуля от ПК) реализована в интерфейсе LAN.

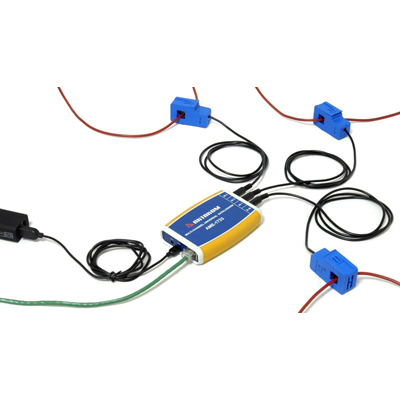

Типичное применение модуля АМП-1733 в системе с 3-мя бесконтактными датчиками тока АМЕ-2821-хх в системе АМЕ-3733.



Технические характеристики модуля измерительного АМЕ-1733:



  • Аналоговых входных каналов - 3
  • Тип входного разъема – audio (стерео), диаметр 3,5 мм
  • Входное сопротивление 10 кОм
  • Диапазон аналогового сигнала 2,048 B
  • Максимальное входное напряжение 5 В
  • Разрядность преобразователя двоичных 10 разрядов
  • Измерение напряжения на всех трех входах осуществляется одновременно. Интервал между измерениями 0,3 мс
  • Цифровой (4-х проводный, интерфейс типа I²C) канал - 1. Тип входного разъема (конструкция) – мини USB. В разъеме присутствуют сигналы +5 B, Общий (земля).
  • Условия эксплуатации: температура -10оС...+45оС, влажность 20...90%





Вход внешней синхронизации



  • Тип входного разъема – audio (стерео), диаметр 3,5 мм

  • Входное сопротивление 10 кОм

  • Порог срабатывания по входу синхронизации - 2 В

  • Максимальное входное напряжение входа синхронизации 5 В


Интерфейсы для передачи измеренных (полученных) данных USB 1.1, LAN.
Для настройки сетевых параметров для работы по LAN интерфейсу используется программа ANC, при подключении модуля по интерфейсу USB.
Питание 5 B (осуществляется через USB разъем, подключенный к зарядному USB устройству).

Модуль АМЕ-1733 поддерживает автоматическое определение основного рабочего интерфейса связи с ПК. При подключении модуля через разъем USB к ПК, модуль определяет подключение (активный интерфейс) как USB. При питании через USB разъем, подключенный к зарядному USB устройству, модуль определяет подключение (активный интерфейс) как LAN.



Возможности программного обеспечения АМЕ-3733:



  • Цифровая и аналоговая индикация измеренной величины

  • График и таблица

  • Произвольное задание временной шкалы

  • Статистика

  • Математические функции

  • Аварийная сигнализация



Комплект поставки (стандартный):



  • Mодуль измерительный АМЕ-1733
  • Программное обеспечение:
  • Aktakom AULServer Программное обеспечение AUL Сервер
  • ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
  • АМЕ-173x_SDK_Base Базовый комплект средств разработки ПО



Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
