Система диагностики трансформаторов FRAX

Система диагностики трансформаторов FRAX пределяет внутренние изменения обмоток без увеличения времени вывода трансформатора.

Система FRAX выявляет дефекты:

• Деформация и смещение обмоток
• Витковые замыкания и обрывы
• Ослабление креплений
• Повреждение креплений
• Проблемы с сердечником
• Частичное разрушение обмоток
• Неправильное заземление сердечника
• Смещение сердечника
• Провисание/искривление бандажа

Отличительные особенности:

• Высокий динамический диапазон и точность в промышленности
• Соответствует международным стандартам измерения SFRA

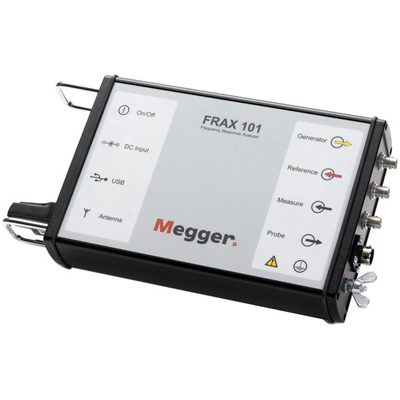

• Беспроводная связь (FRAX 101)
• Автономное питание (FRAX 99 и FRAX 101)
• Расширенный анализ и инструменты поддержки ПО

Применение системы FRAX:

Как и любые сложные устройства, трансформаторы имеют пределы механической прочности.

В случае их превышения могут быть ослаблены диэлектрические свойства системы изоляции трансформатора.

Трансформатор состоит из цепочек емкостей, индуктивностей и сопротивлений и с этой точки зрения имеет сложную комплексную электрическую схему, которая имеет свою уникальную кривую отклика при подаче сигнала переменной частоты.

Стандартное применение метода состоит из получения эталонной кривой (кривая-образец) в момент, когда трансформатор новый, или когда известно, что он находится в хорошем состоянии.

Далее все последующие измерения сравниваются с эталонным и по отклонениям определяется характер и степень неисправностей. Это наиболее надежный метод при эксплуатации.

Другое применение основано на получении общей эталонной кривой для серии трансформаторов одной конструкции и дальнейшей отбраковке по допустимым уровням отклонений.

Один проведенный частотный тест может определить проблемы в обмотках, которые невозможно выявить другими методами.

Данный тест – это быстрый и эффективный способ выяснить, был ли причинен серьезный вред трансформатору, или его можно смело вводить в работу.
