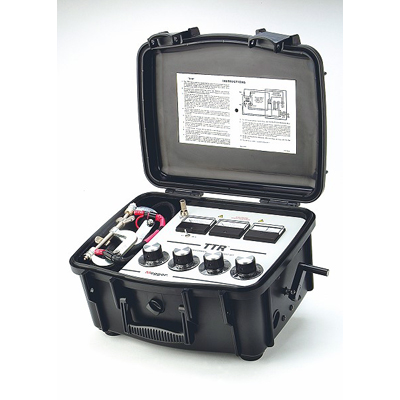

Однофазный измеритель TTR
Однофазный TTR измеряет коэффициент преобразования и ток холостого хода обмотки силовых трансформаторов, трансформаторов тока и напряжения.
Отличительные особенности:
- Используется для тестирования однофазных силовых и распределительных трансформаторов
- Дизайн / разработка основывается на технике точного измерения моста
- Имеются модели с питанием от генератора или питанием от сети
- Непревзойденная точность измерения (+/-0,1%) при портативном дизайне
TTR помогает определить:
- Короткое замыкание обмотки
- Обрывы в цепи
- Неправильное подключение
- Внутренние повреждения или дефекты переключателя входных обмоток ступенчатых регуляторов и трансформаторов
Однофазная модель доступна в двух версиях - с питанием от генератора и питанием от сети - и осуществляет высокоточные измерения коэффициента трансформации до 129,99 : 1 с точностью +/-0,1%. Дополнительный вспомогательный трансформатор увеличивает диапазон коэффициента до 329,99:1.
Работа испытательной установки TTR основывается на том принципе, что коэффициент трансформации по напряжению без нагрузки практически равен истинному коэффициенту трансформации.
Основной источник ошибки трансформатора – первичное падение напряжения на сопротивлении, вызванное током намагничивания, что сводится к минимуму при помощи возбуждения током с напряжением, равным доле номинального.
