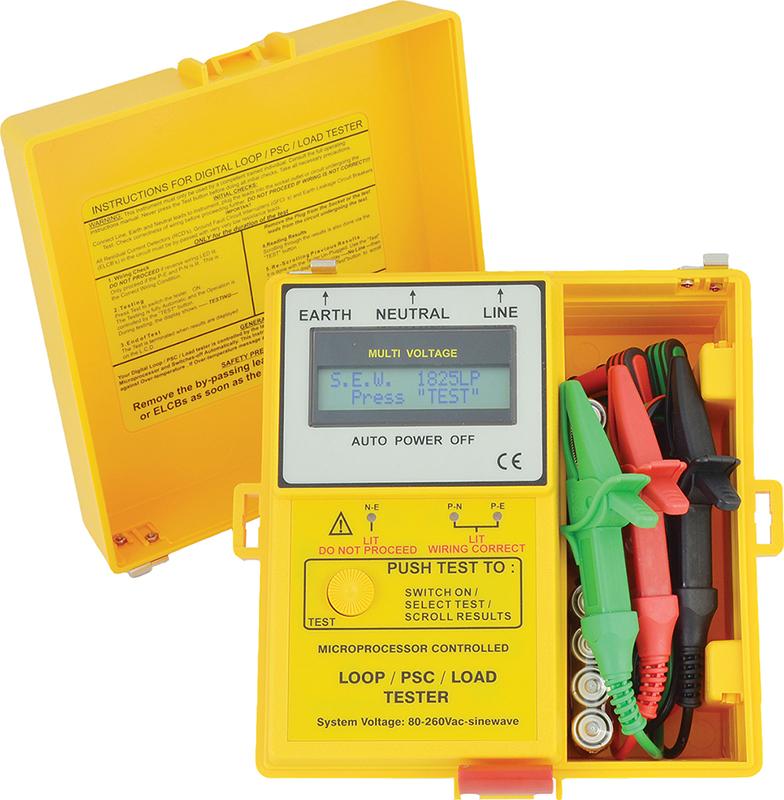

Анализатор электрических сетей 1825 LP
Назначение измерителя 1825 LP:
Измеритель полного сопротивления, тока КЗ, нагрузочной способности электросети 1825 LP: Анализ нагрузочной способности сети путем измерения падения напряжения «фаза-нейтраль» на холостом ходу и под нагрузкой 16 А; Измерение полного сопротивления цепи «фаза-земля» без отключения источника напряжения; Вычисление ожидаемого тока короткого замыкания в цепи «фаза-нейтраль»; Сохранение результатов измерения в памяти прибора; Защита ограничительного резистора от перегрева; Индикация правильности подключения измерительных проводов; Управление одной многофункциональной кнопкой; Встроенный микропроцессор; Батарейное питание; Низкое энергопотребление за счет использование элементов КМОП; Индикатор состояния внутренних источников питания; Автоматическое отключение питания; Место для хранения соединительных проводов; Малогабаритный; Масса 0.97 кг.
Технические характеристики измерителя 1825 LP:
|
Параметр |
Значения |
|
НАПРЯЖЕНИЕ "ФАЗА-НЕЙТРАЛЬ" НА ХОЛОСТОМ ХОДУ |
|
|
Диапазон измерений |
50… 275 В; 50 / 60 Гц |
|
Погрешность измерения |
± (1% + 1 ед.мл. разр.) (210…250 В); ± (3% + 1 ед.мл. разр.) (< > 250 В) |
|
НАПРЯЖЕНИЕ "ФАЗА-НЕЙТРАЛЬ" ПОД НАГРУЗКОЙ |
|
|
Диапазон (косвенное измерение) |
50… 275 В; 50 / 60 Гц |
|
Ток нагрузки |
16 А |
|
СОПРОТИВЛЕНИЕ ЦЕПИ "ФАЗА-ЗЕМЛЯ" |
|
|
Диапазон измерений |
0,03… 2000 Ом, автовыбор предела |
|
Погрешность измерения |
± (2 % + 1 ед. мл. разр.) (0,05…50 Ом); ± (3 % + 1 ед. мл. разр.) (500 Ом); ± (15 % + 1 ед. мл. разр.) (> 500 Ом) |
|
ТОК КОРОТКОГО ЗАМЫКАНИЯ В ЦЕПИ "ФАЗА-НЕЙТРАЛЬ" |
|
|
Диапазон (косвенное измерение) |
0…6000 А при напряжении 230 В |
|
ОБЩИЕ ДАННЫЕ |
|
|
Номинальное напряжение в сети |
230 В ± 20 %; 50 Гц |
|
Максимальный ток в сети |
10 А |
|
Индикатор |
2-строчный (2 х 16) ЖКИ |
|
Источник питания |
1,5 В х 8 (тип АА) |
|
Габаритные размеры |
170 х 165 х 92 мм |
|
Масса |
970 г |
|
Условия эксплуатации |
0 °С … 40 °С; отн. влажность не более 85 % |
Комплект поставки 1825 LP
|
№ |
Наименование |
Количество |
|
1. |
Измеритель полного сопротивления 1825 LP |
1 |
|
2. |
Измерительные провода "банан-крокодил" |
3 |
|
3. |
Батарея питания |
8 |
|
4. |
Плечевой ремень |
1 |
|
5. |
Руководство по эксплуатации |
1 |
