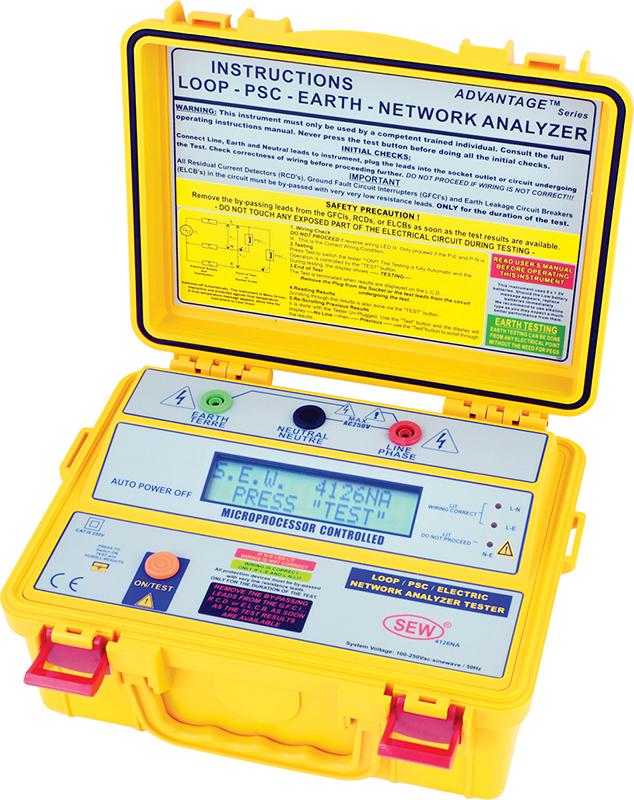

Анализатор электрических сетей многофункциональный 4126 NA
|
Назначение анализатора электрических цепей 4126 NA:
Многофункциональный анализатор электрических цепей 4126 NA: Измерение напряжения «фаза-нейтраль» и «фаза-земля» без нагрузки; Измерение полного сопротивления цепи «фаза-нейтраль» и «фаза-земля» без отключения источника напряжения; Измерение сопротивления шины «фаза», включающее реактивное сопротивление источника напряжения; Измерение сопротивления шины «нейтраль»; Измерение сопротивления шины заземления, учитывающее качество контактных соединений; Вычисление ожидаемого тока короткого замыкания в цепи «фаза-нейтраль» и «фаза-земля»; Сохранение результатов измерения в памяти прибора; Защита ограничительного резистора от перегрева; Индикация правильности подключения измерительных проводов; Встроенный микропроцессор , управление одноймногофункциональной кнопкой; Батарейное питание, низкое энергопотребление за счет использование элементов КМОП; Индикатор состояния внутренних источников питания; Автоматическое отключение питания; Место для хранения соединительных проводов; Малогабаритный; Масса 1,1 кг.
Технические характеристики анализатора электрических цепей 4126 NA:
|
Параметр |
Значения |
|
НАПРЯЖЕНИЕ "ФАЗА-НЕЙТРАЛЬ", "ФАЗА-ЗЕМЛЯ" НА ХОЛОСТОМ ХОДУ |
|
|
Диапазон измерений |
50… 280 В; 50 / 60 Гц |
|
Погрешность измерения |
± (1% + 1 ед. мл. разр.) (210…250 В); ± (3% + 1 ед. мл. разр.) (< > 250 В) |
|
СОПРОТИВЛЕНИЕ ЦЕПИ "ФАЗА-НЕЙТРАЛЬ", "ФАЗА-ЗЕМЛЯ" |
|
|
Диапазон измерений |
0,01… 2000 Ом, автовыбор предела |
|
Погрешность измерения |
± (3 % + 1 ед. мл. разр.) (0,05…500 Ом); ± (15 % + 1 ед. мл. разр.) (> 500 Ом) |
|
СОПРОТИВЛЕНИЕ ШИНЫ "ЗЕМЛЯ", "ФАЗА", "НЕЙТРАЛЬ" |
|
|
Диапазон измерений |
0,01… 2000 Ом, автовыбор предела |
|
Погрешность измерения |
± (3 % + 1 ед. мл. разр.) (0,05…500 Ом); ± (15 % + 1 ед. мл. разр.) (> 500 Ом) |
|
ТОК КОРОТКОГО ЗАМЫКАНИЯ В ЦЕПИ "ФАЗА-НЕЙТРАЛЬ", "ФАЗА-ЗЕМЛЯ" |
|
|
Диапазон (косвенное измерение) |
0…6000 А при напряжении 230 В |
|
ОБЩИЕ ДАННЫЕ |
|
|
Номинальное напряжение сети |
230 В ± 20 %; 50 Гц |
|
Максимальный ток в сети |
10 А |
|
Индикатор |
2-строчный (2 х 16) ЖКИ |
|
Источник питания |
1,5 В х 8 (тип АА) |
|
Габараритные размеры |
230 х 180 х 115 мм |
|
Масса |
1,1 кг |
|
Условия эксплуатации |
0 °С … 40 °С; отн. влажность не более 85 % |
Комплект поставки 4126 NA
|
№ |
Наименование |
Количество |
|
1. |
Многофункциональный анализатор электрических цепей 4126 NA |
1 |
|
2. |
Измерительные провода "банан-крокодил" |
3 |
|
3. |
Батарея |
8 |
|
4. |
Плечевой ремень |
1 |
|
5. |
Руководство по эксплуатации |
1 |
