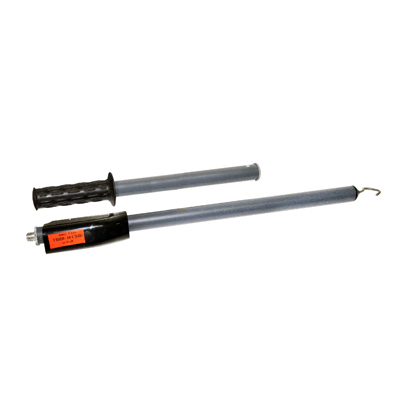

Указатель напряжения УВНИ 10СЗ
Указатель напряжения импульсного типа УВНИ 10СЗ со светозвуковой индикацией предназначен для проверки наличия или отсутствия напряжения переменного тока частотой 50 Гц в РУ и на ВЛ 6 кВ, 10 кВ и 35, 110 и 220 кВ.
Указатель работает без автономного источника питания. Проверка работоспособности указателя производится устройством УПУН-2М.
Указатель напряжения позволяет контролировать состояние электросетей и обеспечивать подключение контрольных приборов по измеряемым схемам, а также осуществлять защиту электрооборудования и пользователей.
Область применения:
Необходим для проведения контроля, ремонтных работ и эксплуатации любого энергооборудования.
Технические характеристики указателя напряжения УВНИ 10СЗ:
|
Номинальное напряжение электроустановки, кВ |
6 и 10 |
|
Напряжение индикации, кВ, не более |
1,5 |
|
Частота следования импульсов светового и звукового сигнала при индикации фазного напряжения (6/√3; 10/√3), Гц, не менее |
1,0 |
|
Время появления первого сигнала после прикосновения к токоведущей части при напряжении индикации и минимальном фазном напряжении, с, не более |
1,5 |
|
Длина рабочей части с индикаторной головкой, мм в том числе: - размеры индикаторной головки, мм |
580
ø65х75 |
|
Длина изолирующей части, мм |
248 |
|
Длина рукоятки, мм |
120 |
|
Габаритные размеры, мм |
938х90х65 |
|
Габаритные размеры в транспортном виде, мм |
600х70х70 |
|
Масса, кг |
0,5 |
