Анализатор параметров трансформаторов MI 3280
 |

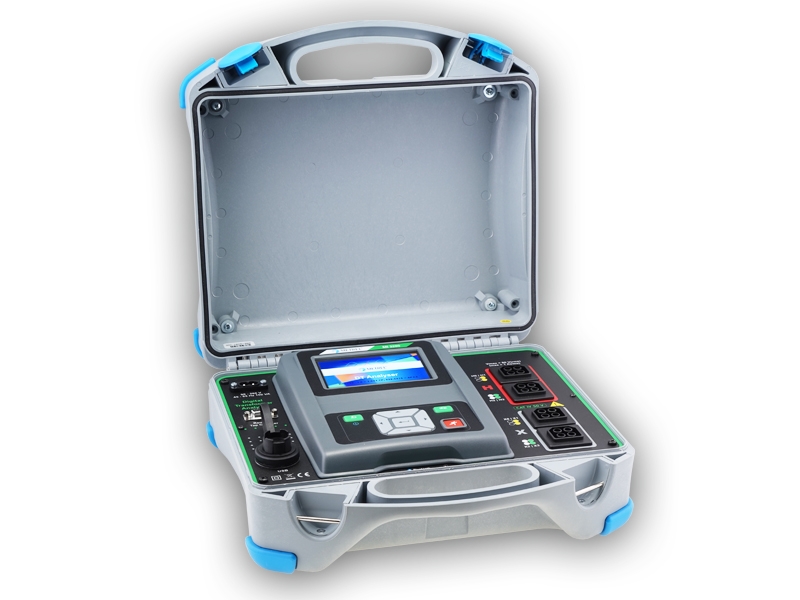

MI 3280 - новый прибор от METREL, созданный для проведения испытаний силовых трансформаторов. Прибор выполнен в удобном переносном корпусе со степенью защиты IP 65, идеально подходящем для работы в полевых условиях.
Функции
- измерение коэффициента трансформации ТН и ТТ,
- измерение тока возбуждения при измерении коэффициента трансформации,
- измерение угла сдвига фаз между первичной и вторичной обмотками,
- измерение сопротивления обмоток.
Особенности
- комбинированное питание,
- высокая степень защиты корпуса (IP 65 при закрытой крышке, IP 54 – при открытой),
- наличие встроенной памяти, ПО для обработки результатов в базовом комплекте,
- цветной сенсорный дисплей.
Характеристики
Таблица 1. Основные метрологические характеристики анализаторов MI 3280 при измерении коэффициента трансформации
| Диапазон измерения | Разрешение | Пределы допускаемой абсолютной погрешности измерения | |
| Напряжение возбуждения 80 В | 0,8000 ... 9,9999 | 0,0001 | ±(0,2% от измеренного значения + 2 е.м.р.) |
| 10,000 ... 99,999 | 0,001 | ±(0,2% от измеренного значения + 2 е.м.р.) | |
| 100,00 ... 999,99 | 0,01 | ±(0,2% от измеренного значения + 2 е.м.р.) | |
| 1000,0 ... 1999,9 | 0,1 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 2000,0 ... 3999,9 | 0,1 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 4000,0 ... 8000,0 | 0,1 | ±(1,0% от измеренного значения + 2 е.м.р.) | |
| Напряжение возбуждения 40 В | 0,8000 ... 9,9999 | 0,0001 | ±(0,2% от измеренного значения + 2 е.м.р.) |
| 10,000 ... 99,999 | 0,001 | ±(0,2% от измеренного значения + 2 е.м.р.) | |
| 100,00 ... 999,99 | 0,01 | ±(0,2% от измеренного значения + 2 е.м.р.) | |
| 1000,0 ... 1999,9 | 0,01 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 2000,0 ... 3999,9 | 0,1 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 4000,0 ... 8000,0 | 0,1 | индикация | |
| Напряжение возбуждения 10 В | 0,8000 ... 9,9999 | 0,0001 | ±(0,2% от измеренного значения + 2 е.м.р.) |
| 10,000 ... 99,999 | 0,001 | ±(0,2% от измеренного значения + 2 е.м.р.) | |
| 100,00 ... 999,99 | 0,01 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 1000,0 ... 8000,0 | 0,1 | индикация | |
| Напряжение возбуждения 5 В | 0,8000 ... 9,9999 | 0,0001 | ±(0,2% от измеренного значения + 2 е.м.р.) |
| 10,000 ... 99,999 | 0,001 | ±(0,2% от измеренного значения + 2 е.м.р.) | |
| 100,00 ... 999,99 | 0,01 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 1000,0 ... 8000,0 | 0,1 | индикация | |
| Напряжение возбуждения 1 В | 0,8000 ... 9,9999 | 0,0001 | ±(0,2% от измеренного значения + 2 е.м.р.) |
| 10,000 ... 99,999 | 0,001 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 100,00 ... 999,99 | 0,01 | индикация | |
| 1000,0 ... 8000,0 | 0,1 | индикация |
Таблица 2. Основные метрологические характеристики анализаторов MI 3280 при измерении фазового сдвига
| Диапазон измерения | Разрешение | Пределы допускаемой абсолютной погрешности измерения | |
| Измерительная частота 55, 65 или 70 Гц | -180,00...180,00 ° | 0,01° | ±(0,05°) |
Таблица 3. Основные метрологические характеристики анализаторов MI 3280 при измерении сопротивления обмоток
| Ток измерения 10...1000 мА | Диапазон измерения | Разрешение | Пределы допускаемой абсолютной погрешности измерения |
| 1,0 ... 999,0 мОм | 0,1 мОм | ±(2 % от измеренного значения + 3 е.м.р.) | |
| 1,000 ... 9,999 Ом | 0,001 Ом | ±(2 % от измеренного значения + 2 е.м.р.) | |
| 10,00 ... 99,99 Ом | 0,01 Ом | ±(2 % от измеренного значения + 2 е.м.р.) | |
| 100,0 …999,9 Ом | 0,1 Ом | ±(2 % от измеренного значения + 2 е.м.р.) |
Таблица 4. Общие технические характеристики анализаторов MI 3280
| Источник питания | 14,4 В DC (литий-ионная аккумуляторная батарея) |
| Категория перенапряжения | 50 В КАТ IV |
| Класс защиты от поражения электрическим током | Двойная изоляция |
| Степень загрязнения | 2 |
| Степень защиты корпуса | IP 65 |
| Габаритные размеры | 36*16*33 см |
| Масса | 8,8 кг |

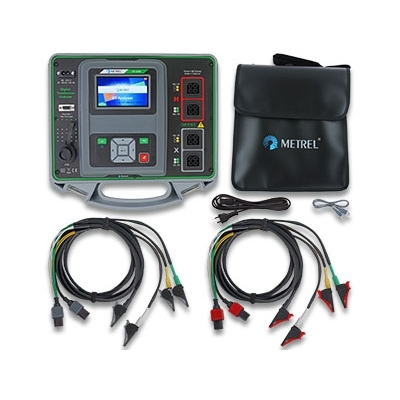

Стандартный комплект поставки
- Прибор MI 3280
- 4-проводные измерительные провода с зажимами Кельвина, 2,5 м 4 шт
- Кабель USB
- Кабель сетевого питания
- Мягкая сумка для переноски.
- Базовая лицензия на ПО Metrel ES Manager
- Руководство по эксплуатации
