Анализатор качества электроэнергии Fluke 435/Basic

Комплект поставки анализатора Fluke 435/Basic

Анализатор качества электроэнергии, измеритель качества напряжения Fluke 435/Basic, анализатор качества электрической энергии Fluke
/images/all/3/2170/big/img_5.jpg
jijijij

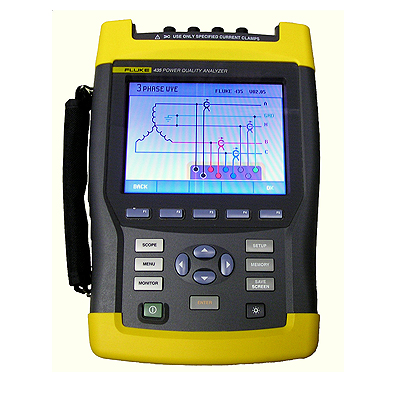

Анализатор качества электроэнергии Fluke 435/Basic
/images/all/3/2170/big/img_14.jpg
Анализатор качества электроэнергии Fluke 435/Basic

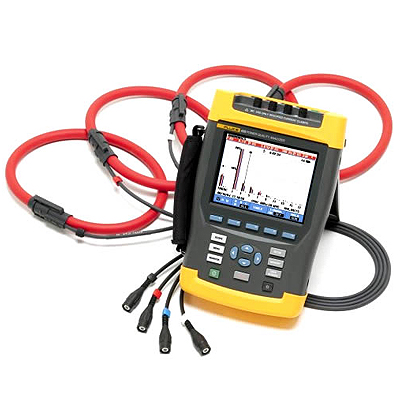

Fluke 435/Basic
/images/all/3/2170/big/img_16.jpg
1

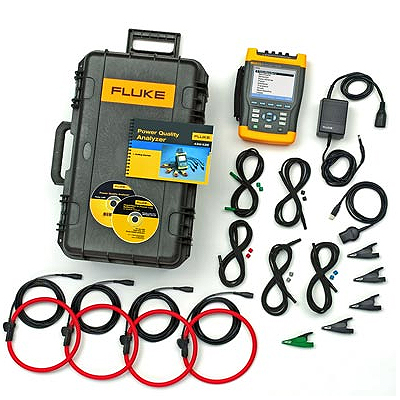

Комплект поставки анализатора Fluke 435/Basic
/images/all/3/2170/big/img_18.jpg
1

снят с производства

ЗАМЕНА: Fluke 435 II

В КОРЗИНУ

Fluke

Стоимость - Анализатор качества электроэнергии Fluke 435/Basic - 6977 евро с НДС. Оплата в руб. по курсу ЦБ РФ.

Доставляем регистраторы, логгеры, анализаторы качества электрической энергии и др. электроизмерительные приборы по всей России курьерскими службами и транспортными компаниями.

Анализатор качества электроэнергии Fluke 435/Basic

Тип оборудования: Анализатор электрической энергии, анализатор качества электроэнергии, электроанализатор

Производитель: FLUKE, США

Серия: Fluke 435/Basic

Модель: Fluke 435/Basic

Описание: Прибор для регистрации качества электрических параметров

Гарантия на анализатор качества электроэнергии Fluke 435/Basic: 3 года

Назначение прибора:

Анализатор качества электроэнергии Fluke 435/Basic - многофункциональный прибор, предназначен для диагностики трехфазных сетей, измеряет практически все параметры электросети: напряжение, ток, частоту, мощность, потребляемую мощность, дисбаланс и фликер, гармоники и интергармоники. Отслеживает и фиксирует такие события, как скачки и спады напряжения, переходные процессы в сети и броски пускового тока, перебои и резкие изменения напряжения.

Особенности анализатора качества электроэнергии Fluke 435/Basic:

Функция AutoTrend автоматически в режиме реального времени строит графики по результатам текущих измерений по каждой фазе и нейтрали и сохраняет графики в памяти прибора. Позволяет в фоновом режиме, не прерывая процесса записи результатов измерений, анализировать графики при помощи курсоров и режима масштабирования (zoom).
Функция мониторинга (System-Monitor) помогает непрерывно отслеживать характеристики систем энергопитания, а так же диагностировать проблемы в них, в том числе перемежающиеся неисправности. Проверяет соответствие текущих параметров питающей сети требованиям европейских стандартов EN50160 или любым пределам, задаваемым пользователем. В случае превышения любым из параметров заданных пределов, это значение записывается с меткой реального времени в таблицу и отображается в графическом виде.
Четыре канала: одновременно измеряются напряжение и ток на всех трех фазах и нейтрали. Прибор позволяет не только отслеживать и измерять перекос фаз, но и отображать его на фазовой диаграмме.
Автоматическое отображение переходных процессов: в случае обнаружения скачка / спада напряжения, отключения тока, а также искажения формы сигнала в любой фазе прибор автоматически фиксирует это событие, продолжительность и время его наступления. В память прибора может быть записано до 40 событий длительностью от 5 мкс в автоматическом режиме.
Режим "Управляющие сигналы сети" может использоваться для анализа уровня дистанционных управляющих сигналов, которые часто подаются через энергораспределительные системы.
Режим регистратора событий позволяет хранить многочисленные показания в длительной памяти с большим разрешением.
Надежный, прочный портативный инструмент оснащен NiMH аккумуляторной батареей, обеспечивающий автономную работу в течение более 7 часов. Удобное и понятное управление функциями меню облегчает работу с прибором.
Расширенные возможности анализа данных. Курсорные измерения и функция Zoom могут применяться как в реальном времени во время проведения диагностики сети, так и при обработке сохраненных результатов измерений. Результаты измерений также могут быть выгружены на персональный компьютер для последующей обработки и анализа при помощи программного обеспечения FlukeView (для модели Fluke 434 и Fluke 435 ПО включено в комплект поставки).
Изготовлен в соответствии требованиям стандарта безопасности IEC 61000-4-30 и EN< >

Технические характеристики анализатора качества электроэнергии Fluke 435/Basic:

Функциональные возможности	Fluke 435/Basic
Система электропитания	Трехфазная
Входы	4 входа для измерения тока, 4 входа для измерения напряжения (3 фазы и нейтраль) и 1 «земля»
Измерения
В действ.знач., А действ.знач., Гц, активная мощность (Ватт), полная мощность (ВА), реактивная мощность (ВАР), коэф. мощности (PF), Cos j (DPF), пик-фактор	+
Гармоники и THD (В, А, Вт), К-фактор	+
Интергармоники	+
КВт·ч, КВАР·ч (прямая и обратная), КВА·ч, расход электроэнергии	+
Фликер (Plt, Pst, PF5)	+
Дисбаланс	+
Управляющие сигналы в сети электропитания	+
Запись показаний / Авто-построение графиков	+
Регистратор событий	+
Функция мониторинга	+
Графическое отображение формы сигнала / Фазовые диаграммы	+
Спады и повышения (от ½ периода)	+
Регистрация переходных процессов	+
Скачок пускового тока	+
Память (экраны / данные)	50 / 10
Программное обеспечение Power Log	+
Соответствие Европейским стандартам безопасности EN61010	Кат. IV 600 В / Кат. III 1000 В
Аккумуляторная батарея	до 7 часов

Общие характеристики анализатора Fluke 435 / Basic:

Параметр	Значения
Диапазон рабочих температур	0 ºC ... +50 ºC
Температура хранения	-20 ºC ... +60 ºC
Максимальная высота над уровнем моря	3000 м
Автономное питание	Аккумуляторная батарея NiMH Время работы: > 7 часов Время зарядки: 4 часа
Соответствие стандартам безопасности	EN 61010-1 кат. IV 600 В / кат. III 1000 В
Геометрические размеры	256 x 169 x 64 мм
Вес	2 кг

Электрические характеристики анализатора Fluke 435 / Basic:

Входы	Количество: 4 входа для измерения тока, 4 входа для измерения напряжения (3 фазы и нейтраль) и 1 «земля». Максимальное напряжение1000 В (действующее значение), 6 кВ - пик Макс. частота опроса 2х10⁵ отсчетов в секунду по каждому каналу одновременно
Напряжение	Действ. значение (AC + DC) Диапазон измерений: 0 ... 20 кА Точность: ±1% ± 5 ед.мл.разр. Пиковое значение Диапазон измерений: 0 ... 5.5 кА Точность: 5% К - фактор (Crest factor) Диапазон измерений: 1...10 Точность: ±5%
Сила тока	Действ. значение (AC + DC) Диапазон измерений: 0 ... 20 кА Точность:±1% ± 5 ед.мл.разр. Пиковое значение Диапазон измерений: 0 ... 5.5 кА Точность: 5% К - фактор (Crest factor) Диапазон измерений: 1 ... 10 Точность: ±5%
Частота ²	Номинальное значение: 50 Гц Диапазон измерений: 42.50 ... 57.50 Гц Точность: ±0.1% ± 5 ед.мл.разр.
Спады и повышения	Действ. значение напряжения (AC + DC) ³ Диапазон измерений: 0.0% ... 100% от номинального значения Точность: ±1% от номинального значения Действ. значение тока (AC + DC) ³ Диапазон измерений: 0 ... 20 кА Точность: ±1% ± 5 ед.мл.разр.
Гармоники	Число гармоник (интергармоник) (n) Диапазон измерений: Постоянный ток, 1..50; (Выкл., 1..49) считая относительно основной гармоники Действ. значение напряжения Диапазон измерений: 0.0 ... 1000 В Точность: ±5% ± 2 ед.мл.разр. Действ. значение тока Диапазон измерений: 0.0 ... 4000 мВ x коэффициент пропорциональности токоизмерительных клещей Точность: ±5% ± 5 ед.мл.разр. Мощность Диапазон измерений: В зависимости от коэффициента пропорциональности токоизмерительных клещей Точность: ±5% ± n x 2% показаний, ± 10 ед.мл.разр. Постоянное напряжение Диапазон измерений: 0.0 ... 1000 В Точность: ±5% ± 10 ед.мл.разр. Суммарное гармоническое искажение (THD) Диапазон измерений: 0.0 ... 100.0% Точность: ±2.5% Частота Диапазон измерений: 0 ... 3500 Гц Точность: ± 1 Гц Фазовый угол Диапазон измерений: -360º ... +360º Точность: ± n × 1.5º
Мощностные характеристики и расход электроэнергии	Активная мощность (Ватт), Полная мощность (ВА), Реактивная мощность (ВАР) Диапазон измерений: 1.0 ... 20.00 МВА¹ Точность: ±1.5% ± 10 ед.мл.разр. КВт·ч, КВА·ч, КВАР·ч Диапазон измерений: 00.00 ...200.0 ГВА·ч¹ Точность: ± 1.5% ± 10 ед.мл.разр. Коэф. мощности (PF) / Cos Ф / Коэффициент реактивной мощности (DPF) Диапазон измерений: 0...1 Точность: ± 0.03
Фликер	Кратковременные Pst и Pst (1 мин.) и Длительная (Plt) дозы фликера Диапазон измерений: 0.00 ... 20.00 Точность:±5%
Дисбаланс	Напряжение Диапазон измерений: ±6000 В (Transient Capture) Точность: ±2.5% от действ. значения напряжения Min ширина распознаваемого импульса 5 мкс (частота опросов 2*10⁵ отсчетов в секунду)
Регистрация переходных процессов	Напряжение Диапазон измерений: ±6000 В Точность: ±2.5% от действ. значения напряжения Min ширина распознаваемого импульса 5 мкс (частота опросов 2*10⁵ отсчетов в секунду)
Скачок пускового тока	Действ. значение тока (AC+DC) Диапазон измерений: 0.000 ... 20.00 кА Точность: ±1% измерений ± 5 ед.мл.разр.
Режим записи показаний	Частота опроса: до 100 отсчетов в секунду по каждому каналу Память: до 3600 отсчетов. В каждом отсчете: min, max и среднее значение параметра. Время записи: до 450 дней Масштаб: Возможность масштабирования по оси времени до 12x
Память	Экраны: 50 Группы данных, полученные за 1 отсчет: 10

Примечания:

В зависимости от коэффициента токовых клещей.
Номинальная частота 60 Гц в соответствии со стандартом IEC 61000-4-30.
Значение, измеренное за 1 цикл, начиная от нулевой точки эпюры по основной частоте, и обновляемое каждые полцикла.

Комплект поставки анализатора качества электроэнергии Fluke 435/Basic:

Fluke 435/Basic,
5 тестовых проводов, 4 черных, 1 зеленый,
C435 Жесткий водостойкий чехол с роликами
WC100: комплект цветных наклеек по национальным стандартам
Заменитель зарядного устройства, BC430
Ознакомительное руководство (печатное)
Оптический кабель USB, OC4USB
Программа Power Log (435)
Программное обеспечение SW43W FlukeView
Руководство пользователя (на компакт-диске)

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
