Рефлектометр Digiflex Com

  • Рефлектометр Digiflex Com Seba

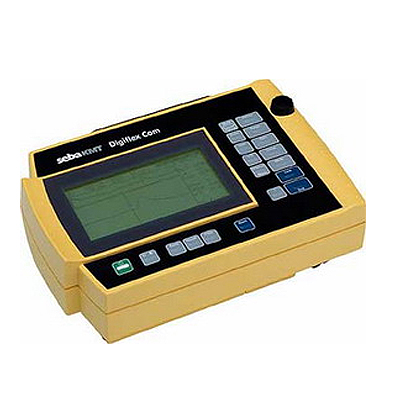

    /images/all/3/988/big/img_5.jpg

    jijijij

    Рефлектометр Digiflex Com

снят с производства


В КОРЗИНУ


Рефлектометр Digiflex Com

Тип оборудования: Рефлектометр, генератор звуковых частот

Производитель:SebaKMT, Германия
Серия:
Digiflex
Модель:
Digiflex Com
Описание: Прибор для
определения мест неисправностей в медных кабелях

Гарантия на рефлектометр Digiflex Com: 1 год.

Назначение рефлектометра Digiflex Com:

Digiflex Com - это компактный и мощный рефлектометр для определения мест неисправностей в медных кабелях. Данный прибор отличает высокая разрешающая способность в ближнем диапазоне (2,5 см) и большая дальность измерения (30 км диапазон измерения).

Его простое обслуживание и применение в нем новейших технологий позволяют даже неподготовленному пользователю точно и быстро произвести локализацию неисправности. В то же время для экспертов прибор предоставляет дополнительные многочисленные возможности.

При рефлектометрии, с целью локализации места неисправности, в кабель посылается соответствующий импульс. Импульсы распространяются по кабелю и отражаются от места неисправности. По амплитуде и форме эхо-сигнала можно определить вид неисправности.

Отличительные особенности рефлектометра Digiflex Com:

  • высокое разрешение 2,5 см в диапазоне 50 м
  • простое управление через меню и функцию помощи
  • регулировка усиления в зависимости от расстояния до места неисправности
  • наглядная обработка эхограммы при помощи технологии ON-LINE-ZOOM с отображением в двух масштабах
  • большой ЖК-дисплей с подсветкой
  • однократное измерение, продолжительное измерение и усреднение
  • максимальное входное напряжение (250 В)
  • внутренняя память на 50 эхограмм
  • последовательный порт для подключения принтера и ПК
  • возможность загрузки в память прибора эхограммы из ПК с помощью программного обеспечения базы данных
  • прочный, влагонепроницаемый корпус для применения в полевых условиях

Технические характеристики рефлектометра Digiflex Com:

Диапазон измерения

50 м до 30000 м (растянутый 5 м)

Виды измерения

Прямое измерение с внутренним моделированием



IFL-режим (ошибки, зависящие от времени)



Сравнительное измерение двух пар



Дифференциальное измерение двух пар



Измерение связи, скрещивание жил,



(проникновение влаги с преобразователем ошибок)

Длительность импульсов

5, 10, 20, 50, 200, 750, 3000 нс

Шкала локализации

µs, m, ft

Макс. разрешение

2,5 см

Погрешность

± 0,1 % диапазона измерения



± текущее разрешение

V/2 установка

30 - 150 m/µs



98 - 492 ft/ms

NVP-коэффициент

0,200 - 0,9999

Динамический диапазон

90 dB

Дисплей

256 x 128 Pixel

Амплитуда импульса

10 V на 130 Ohm

Внутреннее наращивание

40 - 200 Ohm

Питание

NiMH-сменный аккумулятор



внешнее: 230 V AC; 11 - 15 V DC

Рабочий диапазон температур

от -10 °C до +50 °C

Диапазон температур хранения

от -20 °C до +60 °C

Корпус

Пластмассовый, IP 55 по DIN 40 050

Размеры (Ш x В х Г)

260 x 176 x 70 мм

Вес

1,5 кг

Стандартный комплект поставки рефлектометра Digiflex Com:

·         Рефлектометр Digiflex Com

·         транспортная сумка для прибора и принадлежностей

·         2 комплекта измерительных кабелей

·         зарядное устройство

·         сменные аккумуляторы 7,2 V/1,7 V Ah NiMH

·         руководство по эксплуатации

Принадлежности к Digiflex Com:

  • устройство для питания от сети
  • чемодан для прибора
  • преобразователь ошибки (для локализации неисправностей возникших из-за влаги)
  • удлинитель кабеля KNB001
  • сменный аккумулятор
  • поставка с заводским свидетельством о калибровке
