Малогабаритные наклонные УЗ ПЭП продольной волны 2,5 МГц AN25xxL
|
Тип оборудования: Малогабаритные наклонные УЗ ПЭП продольной волны
Производитель: Кропус
Модель: AN25xxL
Гарантия: 1 год
Описание:
Преобразователь наклонный совмещенный малогабаритный продольных волн в корпусе повышенной износостойкости. Частота 2,5 МГц
Маркировка по ГОСТ: П121-2,5-ХХ-ПР, где XX - угол ввода продольной волны в сталь 20
Номинальная частота 2,5 МГц
Размер пьезоэлемента 8х9 мм
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Технические характеристики:
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип- контактный, наклонный, совмещенный продольных волн
- Обозначение по ГОСТ- П121-2,5-ХХ (где XX - угол ввода продольной волны в сталь)
- Номинальная частота преобразователя- 2,5 МГц ± 10%
- Тип излучаемых волн- продольные
- Размер пьезокерамического элемента- 8х9 мм
- Размер контактной поверхности- 13х24 мм
- Материал призмы- орстекло
- Разъем подключения- Lemo 00.250
- Встроенный согласующий элемент- индуктивность
- Материал корпуса- латунь с гальваническим покрытием
- Габаритные размеры (ШхДхВ)- 16,5 х 28 х 22 мм
Модели:
- AN2508L - 2,5 МГц, продольная волна, 8 град.
Обозначение по ГОСТ: П121-2,5-8-ВПР
Частота 2,5 МГц.
Угол ввода в сталь 8º.
Стрела - .
- AN2513L - 2,5 МГц, продольная волна, 13 град.
Обозначение по ГОСТ: П121-2,5-13-ВПР
Частота 2,5 МГц.
Угол ввода в сталь 13º.
Стрела - .

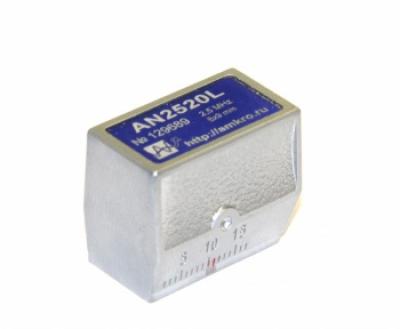

- AN2520L - 2,5 МГц, продольная волна, 20 град.
Обозначение по ГОСТ: П121-2,5-20-ВПР
Частота 2,5 МГц.
Угол ввода в сталь 20º.
Стрела - .
- AN2522L - 2,5 МГц, продольная волна, 22 град
Обозначение по ГОСТ: П121-2,5-22-ВПР
Частота 2,5 МГц.
Угол ввода в сталь 22º.
Стрела - .
- AN2527L - 2,5 МГц, продольная волна, 27 град.
Обозначение по ГОСТ: П121-2,5-27-ВПР
Частота 2,5 МГц.
Угол ввода в сталь 27º.
Стрела - .
