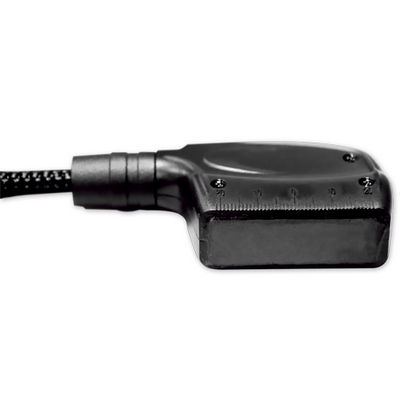

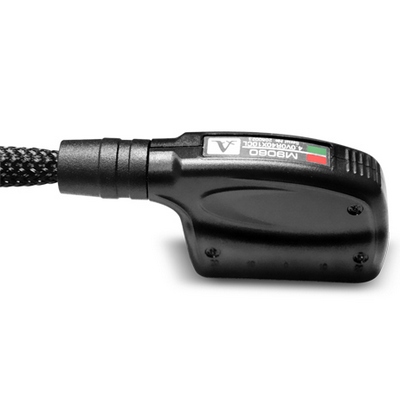

Антенная решетка M9060 4.0V0R40Х10CL
|
16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Антенная решетка продольных волн с центральной рабочей частотой 4 МГц и областью сканирования от -30° до +30°. Применяется для контроля основного тела металлических и пластиковых конструкций.
Технические характеристики антенной решетки M9060 4.0V0R40Х10CL:
| Область применения | контроль металлических и пластиковых конструкций |
| Количество элементов антенной решетки, шт. | 16 |
| Акустическая апертура, мм | 40 х 10 |
| Номинальная частота, МГц | 4 |
| Область сканирования, ° | от – 30 до + 30 |
| Рабочий тип волн | Продольные |
| Габаритные размеры (Д х В х Г), мм | 90 х 42 х 22 |
| Масса с кабелем, г, не более | 200 |
| Условия эксплуатации: | |
| -температура воздуха, С° | от - 20 до + 45 |
| - относительная влажность воздуха при температуре +25 °С, %, не выше |
85 |
