Ультразвуковой прибор BondMaster 1000e+ для контроля композитов

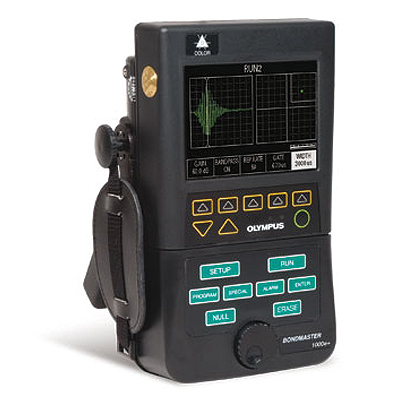

  • Ультразвуковой дефектоскоп композитов BondMaster 1000 e+

    /images/all/3/706/big/img_5.jpg

    jijijij

    Ультразвуковой прибор BondMaster 1000e+ для контроля композитов

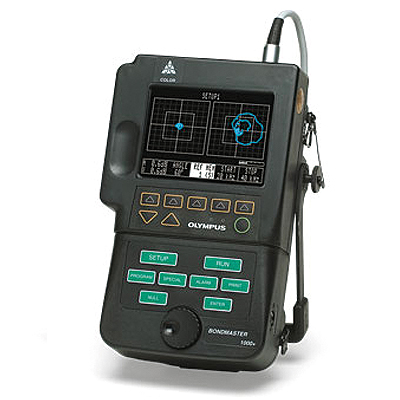

  • Ультразвуковой прибор BondMaster 1000e+

    /images/all/3/706/big/img_14.jpg

    Ультразвуковой прибор BondMaster 1000e+

    Ультразвуковой прибор BondMaster 1000e+
  • BondMaster 1000e+

    /images/all/3/706/big/img_16.jpg

    1

    BondMaster 1000e+

снят с производства


В КОРЗИНУ


Внимание! Прибор снят с производства. Замена дефектоскоп BondMaster 600



Тип оборудования: тестер композитов

Производитель дефектоскопов: Olympus NDT, США
Серия: BondMaster
Модель: BondMaster 1000e+

Описание: прибор для поиска дефектов в композитных материалах

Гарантия на ультразвуковой дефектоскоп ISONIC 2005: 12 месяцев.



Многофункциональный ультразвуковой прибор BondMaster 1000e+ имеет возможность контролировать композитные материалы резонансным, импендансным и акустическими методами с раздельно-совмещёнными преобразователями: импульсным, велосиметрическим и радиочастотным -РЧ (анализ недетектированного сигнала) методами.

Высокопроизводительный, легкий и прочный прибор BondMaster 1000e+ - единственный многофункциональный тестер композитов на рынке. Он позволяет выбрать лучший метод контроля различных композитных материалов и клеевых соединений практически для любых объектов контроля, годится как для производства, так и для обслуживания и ремонта изделий из композитных материалов.

BondMaster 1000e+ гарантирует пользователю высочайшую достоверность и точность контроля. Возможность выбрать и самостоятельно заменить любой из трех дисплеев: цветной или монохромный ЖК  или яркий электролюминесцентный - делает прибор ещё более «гибким» и удобным в использовании.

Прочный и удобный корпус, простое понятное управление и технология самонастройки и распознавания датчиков PowerLinkTM делают его  своего рода уникальным  портативным дефектоскопом композитов и клеевых соединений.

Встроенный режим калибровки помогает оператору в оптимизации параметров контроля для каждого из  методов.



МЕТОДЫ КОНТРОЛЯ

Когда датчик присоединяется к BondMasterTM, автоматически устанавливаются настройки прибора на выбранный вид контроля:

  • Велосиметрический: измеряются амплитудные и фазовые изменения при «качании» частоты возбуждения для обнаружения дефекта.
  • Импульсный: измеряются амплитудные и фазовые изменения, используя короткий импульс энергии для обнаружения расслоения. Показания дисплея в виде «огибающей» кривой или в векторном формате (детектированный сигнал). Контактная жидкость не требуется.
  • Радиочастотный-РЧ: измеряются амплитудные и фазовые изменения, используя короткий импульс энергии для обнаружения расслоения. Показания дисплея в виде «огибающей» кривой или в векторном формате. А-скан по РЧ сигналам (недетектированный сигнал). Контактная жидкость не требуется.
  • Резонансный: измеряются амплитудные и фазовые изменения на резонансном датчике для обнаружения расслоения. Требуется контактная жидкость.
  • Импендансный: измеряются упругость и  масса тестового материала по изменениям амплитуды и фазы. Контактная жидкость не требуется.



Технические характеристики прибора BondMaster 1000e+:

Диапазон рабочих частот: от 250 Гц до 1.5 МГц. Отдельные режимы имеют ограничения в этом диапазоне.

Усиление: от -10 до 50.0 дБ

Аналоговый выход: Данные передаются непрерывно в импендансном и резонансном режимах. Данные передаются с заданной частотой во всех акустических режимах.

Область сигнализации: Прибор позволяет установить границы области сигнализации любого размера и в любом месте экрана. Настраиваемая вертикальная сигнализация по амплитуде работает в РЧ и амплитудном режимах.

Логика срабатывания сигнализации: положительная или отрицательная

Выход сигнализации: от 0 В до +3 В HC логический выход, переключаемая звуковая сигнализация, световая индикация на передней панели и индикатор на датчике.

Часы/календарь: Время и дата сохраняются и печатаются с каждым «снимком» формы волны.

Языки: меню на английском, испанском, французском или немецком языках.

Разъём RS-232: для подключения принтера или компьютера. Скорость обмена от 2,400 до 19,200 бод (9,600 по умолчанию).

Память «снимков» экрана: до 20 «снимков».

Память настроек: до 100 установок прибора.



ВХОДЫ/ВЫХОДЫ

Разъём датчика: 11-штырьковый Fisher

Аналоговый выход: Сигналы: +/- 5 вольт, с регулируемой компенсацией, независящий от положения на экране или функции ZOOM.



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Размеры: 242 мм x140 мм x92 мм

Вес: 2 кг.

Дисплей: взаимозаменяемые QVGA (320 x 240 пикселей) цветной или монохромный ЖК, высококонтрастный электролюминесцентный.

Рабочая температура: -20o /+ 60o C

Температура хранения: -40o/+80o C

Влажность: 95% +/- 5%

Рабочая высота: до 4,600 м



ПИТАНИЕ

Питание: 7-и штырьковый разъём для зарядки аккумулятора и работы от сети переменного тока, напряжением от 85 до 240 вольт и частотой от  50 до 60 Гц.

Внешнее зарядное устройство: Время зарядки до 4 часов.

Индикатор заряда аккумулятора: индикатор на дисплее "gas gauge" показывает примерное время работы до разряда.

Время работы от аккумулятора: от 6 до 8 часов (номинальное, в зависимости от конфигурации).

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопу BondMaster можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
