Многоканальный системный ультразвуковой дефектоскоп USIP 40 Krautkramer
Тип оборудования: ультразвуковой дефектоскоп
Производитель:KrautkramerGEInspectionTechnologiesGmbH, Германия
Серия:USIP
Модель: USIP 40
Описание: Высокочастотный ультразвуковой прибор для поиска дефектов в металле и в других однородных материалах

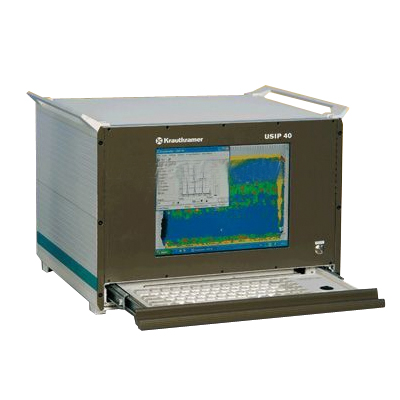

Дефектоскоп USIP 40
Гарантия на ультразвуковой дефектоскоп USIP 40: 1 год.
Назначение ультразвукового дефектоскопа USIP 40
Ультразвуковой многоканальный системный дефектоскопUSIP 40, основанный на технологии цифровой обработки сигнала в соединении с высоко функциональным программным обеспечением. Это обеспечивает возможность получения цифровых А-разверток, результатов измерения и ясное отображение данных. Ультразвуковой дефектоскоп USIP 40 позволяет осуществить контроль с использованием нескольких каналов с высокой достоверностью и повторяемостью результатов измерения, сравнимых с аналоговой технологией.
В рабочем режиме „Выявление дефектов“ имеется четыре независимых системы АСД; кроме того, имеется стробирующий импульс для выделения импульса от поверхности при иммерсионном контроле или для подавления донного отражения. Передача данных осуществляется в реальном времени. Достаточные возможности помехозащиты обеспечивают высокую производительность контроля и при неблагоприятных условиях контроля.USIP 40 выпускается в блочном исполнении ПК или для соединения с внешним ПК через порт Ethernet.
Отличительные особенности ультразвукового дефектоскопа USIP 40:
Области применения в промышленности дефектоскопа USIP 40
Технические характеристики ультразвукового дефектоскопа USIP 40
Число каналов |
до 10 с макс. числом тактов до 20-ти |
Частота следования импульсов (IFF) |
4 Гц <= > |
Скорость звука |
500 – 15000 м/с |
Частотный диапазон |
от 0,2 MГц до 30 MГц, с низкополосными фильтрами15 MГц (FO) |
ВРЧ |
40 дБ при 6 дБ/мкс, 16 опорных точек на такт |
Подавление донного сигнала: |
весь динамический диапазон, |
Усиление |
110 дБ с шагом 0,5 дБ |
Отсечка |
0 – 80% высоты экрана |
Генератор, напряжение |
100В, 400 В |
Частота квантования |
400 MГц в реальном времени, 9 бит |
Размер экрана (блок) |
12,1“ TFT SVGA (600x800) |
Изображение сигналов |
512 или 1024 точек |
АСД |
независимая для каждого такта |
Помехозащита |
счетчик от 1 до 16-ти |
Число |
16, программируемые для такта и уровня |
Уровень браковочный |
TTЛ, совпадение /антисовпадение |
Блок допуска по толщине |
TTЛ, меньше или больше диапазона толщины |
Питание |
85 В – 265 В переменного тока |
Потребляемая мощность |
около 40 Вт |
Рабочая температура |
0 C ... 40 C |
Габариты |
зависят от исполнения прибора |
