Ультразвуковой дефектоскоп А1212 МАСТЕР ЛАЙТ

  • Ультразвуковой дефектоскоп А1212 МАСТЕР ЛАЙТ

    /images/all/3/167/big/img_5.jpg

    jijijij

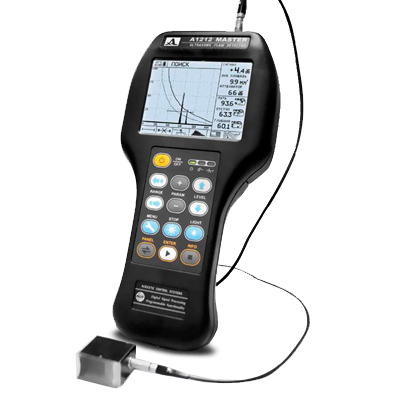

    Ультразвуковой дефектоскоп А1212 МАСТЕР ЛАЙТ
  • Пример использования дефектоскопа А1212 МАСТЕР ЛАЙТ

    /images/all/3/167/big/img_14.jpg

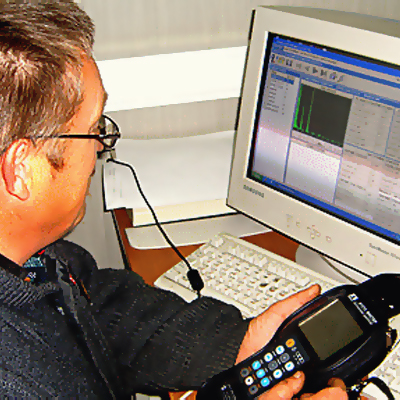

    Пример использования дефектоскопа А1212 МАСТЕР ЛАЙТ

    Пример использования дефектоскопа А1212 МАСТЕР ЛАЙТ

снят с производства


В КОРЗИНУ


Доставляем ультразвуковые дефектоскопы по всей России курьерскими службами и транспортными компаниями!

Ультразвуковой дефектоскоп А1212 МАСТЕР ЛАЙТ

Дефектоскоп А1212 МАСТЕР ЛАЙТ - снят с производства. Поверка ультразвукового дефектоскопа А1212 МАСТЕР ЛАЙТ включена в стоимость.

Рекомендуем новый дефектоскоп А1212 МАСТЕР (MASTER) с поверкой по цене 180 800 р. с НДС.

Тип оборудования: Дефектоскоп ультразвуковой
Производитель: Россия
Серия: А1212
Модель: А1212 МАСТЕР ЛАЙТ

Описание: Ультразвуковой прибор для поиска дефектов в металлах и других однородных материаллах

Сертификаты на ультразвуковой дефектоскоп А1212 МАСТЕР ЛАЙТ:

- Сертификат Госстандарта Российской Федерации. Дефектоскоп А1212 МАСТЕР ЛАЙТ внесен в Государственный реестр средств измерений РФ.

Гарантия на ультразвуковой дефектоскоп А1212 МАСТЕР ЛАЙТ: 18 месяцев.

Ультразвуковой дефектоскоп А1212 МАСТЕР ЛАЙТ - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

Основные отличия ультразвуковых дефектоскопов А1212 версии МАСТЕР ЛАЙТ от МАСТЕР ПРОФИ:

  • нет функции АРД
  • батарейное питание: комплект батарей (6 шт.) АА Alkaline 2,6 Ач, (в версии МАСТЕР ПРОФИ аккумуляторное питание)
  • диапазон рабочих температур (от -10 до 50°С)
  • отсутствует режим В-скан
  • упрощена комплектация базового комплекта

Назначение ультразвукового дефектоскопа А1212 МАСТЕР ЛАЙТ:

  • контроль сварных швов
  • поиск мест коррозии, трещин, внутренних расслоений и других дефектов
  • определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
  • измерение толщины изделия

Дефектоскоп А1212 МАСТЕР ЛАЙТ обладает следующими особенностями:

  • небольшой вес и габариты прибора позволяют работать с дефектоскопом в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
  • самый легкий дефектоскоп - вес 650 грамм вместе с аккумулятором
  • максимальное время непрерывной работы - 15 часов
  • эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой
  • жидкокристаллический дисплей с высоким разрешением (320*240 точек) и подсветкой
  • полностью цифровой тракт
  • интуитивный интерфейс настройки и работы с прибором
  • ударопрочный корпус, степень защиты по IP65
  • большая библиотека настроек (100 конфигураций)
  • энергонезависимая память на 500 изображений экрана (развертки типа А с соответствующими параметрами)
  • традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
  • запоминание на экране огибающей максимумов сигнала
  • автоматическое определение уровня сигналов и координат дефекта при работе с АСД (два временных строба)
  • возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
  • программируемая форма зондирующего импульса
  • регулируемая частота посылки зондирующих импульсов (до 200 Гц)
  • построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
  • дополнительные режимы: "стоп - кадр", "электронная временная лупа"
  • наличие режима толщиномера
  • связь с компьютером по высокоскоростному USB-порту
  • совместимость с широким спектром преобразователей различных производителей

Возможности ультразвукового дефектоскопа А1212 МАСТЕР ЛАЙТ:

Дефектоскоп А1212 МАСТЕР ЛАЙТ имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится весьма просто в специальном режиме редактирования ВРЧ, при этом можно оперативно наблюдать влияние изменений на эхо-сигнал. Это позволяет быстро и точно настраивать ВРЧ даже неопытному дефектоскописту.

Сигнал типа RF (радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Интуитивный интерфейс

  • Быстрый доступ к функциям управления

В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяю быстро освоить работу с дефектоскопом.

  • Большая библиотека конфигураций (100 вариантов)

Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию с соответствующим именем. Все настройки сохраняются при выключении прибора и хранении его без батареи питания.

  • Энергонезависимая память на 500 изображений экрана с параметрами контроля
  • Отображение сигнала в верхней части экрана в режиме Меню

Наблюдая сигнал и его параметры, можно оперативно подстраивать параметры контроля.

  • Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа
  • Работа с внешним компьютером

Связь дефектоскопа А1212 МАСТЕР ЛАЙТ с компьютером осуществляется через высокоскоростной USB-порт. Программное обеспечение ADM 3, поставляемое с прибором в базовой комплектации, позволяет реализовывать следующие возможности:

- составлять разные формы протоколов о работе, редактировать, сохранять, и распечатывать их.

- настраивать конфигурации контроля в режиме on-line на персональном компьютере и загружать их в прибор.

- работать на компьютере в режиме on-line дефектоскопа, использовать компьютер в качестве демонстрационного дефектоскопа.

Технические характеристики ультразвукового дефектоскопа А1212 МАСТЕР ЛАЙТ:

Параметр

Значение

Максимальная толщина объекта контроля (по стали)

3500 мм

Рабочие частоты

0,5÷15,0 МГц

Динамический диапазон дефектоскопа не менее

100 дБ

Диапазон изменений интервалов времени дефектоскопа

1÷1200 мкс

Диапазон настроек скорости ультразвука

1000÷15000 м/с

Полоса частот приемного тракта

0,14÷21 МГц

Диапазон перестройки аттенюатора

0÷90 дБ

Динамический диапазон ВРЧ не менее

30 дБ

Параметры зондирующего импульса:



- число периодов

0,5÷5

- амплитуда (половина размаха)

20, 100, 200 В

- длительности фронтов не более

20 нс

- частота повторения зондирующих импульсов

5÷200 Гц

Тип дисплея

LCD

Количество точек экрана

320х240

Размеры отображающего поля экрана

77х58 мм

Питание

6 батарей АА

Время непрерывной работы (с подсветкой)

15 ч (12 ч)

Диапазон рабочих температур

-10°C÷+50°С

Габаритные размеры

245 х 120 х 40 мм

Масса электронного блока

650 г

Базовый комплект поставки ультразвукового дефектоскопа А1212 МАСТЕР ЛАЙТ:

А1212 МАСТЕР ЛАЙТ - электронный блок дефектоскопа с батарейным питанием

Комплект батарей (6 шт.) AA Alkaline 2,6 Ач

Кабель LEMO-LEMO одинарный 1,2 м

Преобразователь S3568 2.5D12 (П111-2,5-10; дефектоскопический)

Преобразователь S5182 2.5A65

Преобразователь S5096 5.0A70

Чехол для А1212 МАСТЕР

Кабель связи по USB

ADM 3 - программа для работы дефектоскопа с ПК

Ультразвуковой дефектоскоп А1212 МАСТЕР ЛАЙТ совместим с преобразователями:

  • Наклонные преобразователи
  • Раздельно-совмещенные преобразователи
  • Совмещенные преобразователи

Программное обеспечение для ультразвукового дефектоскопа А1212 МАСТЕР ЛАЙТ: ADM 3
