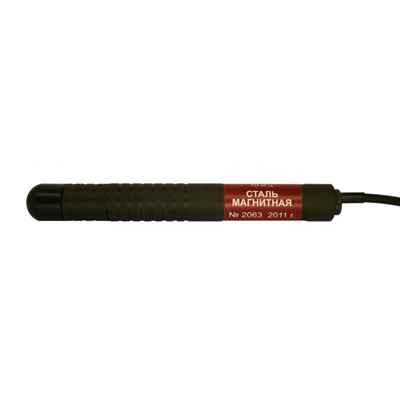

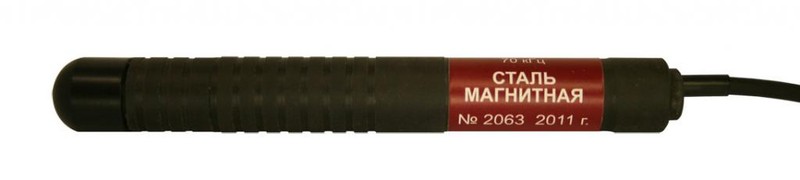

Стандартный преобразователь ПФ-ОН-38-Fe
|
Описание:
Преобразователи карандашного типа, применяются для обнаружения поверхностных и сквозных трещин в отливках, деталях с большой площадью поверхности, с не обработанной или грубо обработанной поверхностью, под слоем герметика или изоляции.
Чувствительный элемент закреплен в корпусе преобразователя. Светодиод световой сигнализации расположен на тыльной части преобразователя.
Технические характеристики:
|
Тип
|
Материал контролируемых изделий | Частота тока возбуждения | Диапазон отстройки от зазора, мм |
Диапазон измерения глубины трещины, мм | Порог чувстви- тельности, трещина глубиной, мм |
Контрольные образцы |
||
| А | В | Основной* |
Дополнительные | |||||
| ПФ-ОН-38-Fe |
Стали ферромагнитные | 70 кГц | 0÷1,5 |
1,5÷4 |
0,5÷53) |
0,2 | СО-212.01 (Fe) | СО-212.10 (SS-FM), СО-212.11 (Fe) |
* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
Комплект поставки:
- преобразователь;
- паспорт;
- упаковка;
- запасной защитный колпачок — 4 шт.
