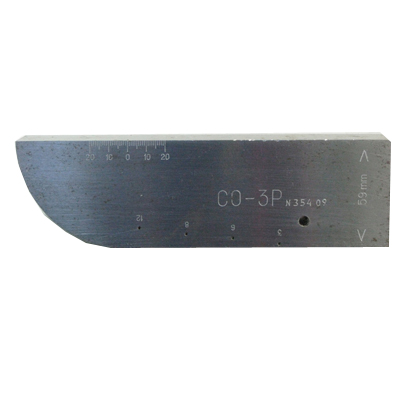

Стандартный образец СО-3Р
Стандартный образец СО-3Р применяют при контроле ультразвуковым дефектоскопом для определения:
- угла ввода ультразвуковых колебаний;
- ширины основного лепестка диаграммы направленности наклонного преобразователя;
- импульсного коэффициента преобразования при контроле рельсового или близкого к нему по акустическим свойствам металла;
- стрелы преобразователя.
По своему конструктивному исполнению и функциональному назначению стандартный образец СО-3Р как бы объединяет в себе образцы СО-2 и СО-3
Технические характеристики стандартного образца СО-3Р:
Материал: сталь марки 20 или сталь марки 3 по ГОСТ 14637;
Скорость распространения продольной волны в материале образца при температуре 20±5 °С: 5900±59 м/с;
на боковую поверхность образца СО-3Р нанесена шкала значений угла ввода луча от 0° до 70°;
Геометрические размеры соответствуют требованиям ГОСТ 14782.
Комплект поставки стандартного образца СО-3Р:
Образец СО-3Р, паспорт, свидетельство о поверке.
