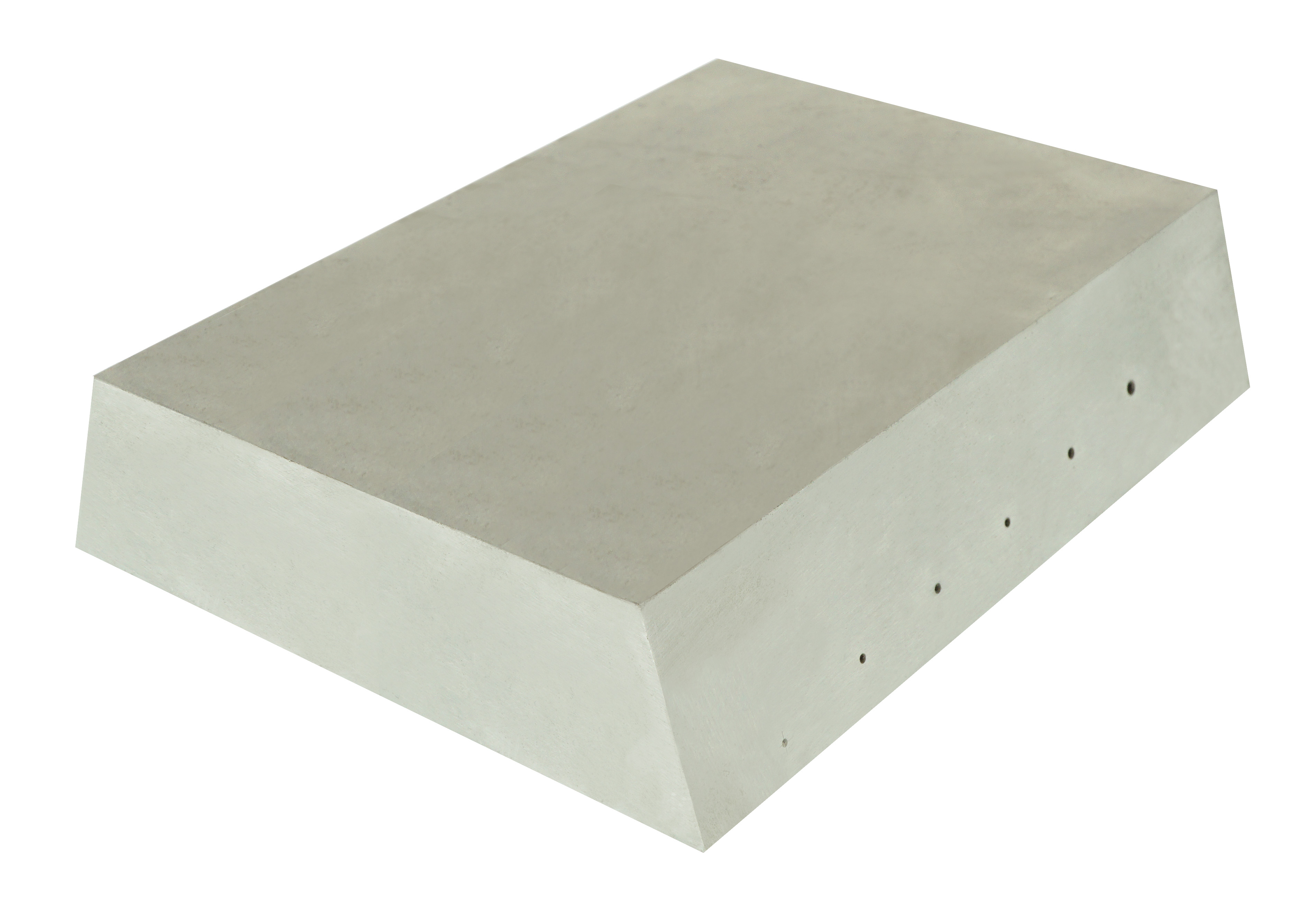

Образец СОП "утюг" с плоскодонными отверстиями

Тип оборудования: Образец с плоскодонными отверстиями

Производитель: Константа УЗК

Модель: СОП "утюг"

Гарантия: 1 год

Описание образца СОП "утюг":

Образец предприятия "Утюг" в виде плоскодонных отражателей предназначен для настройки чувствительности дефектоскопа и определения эквивалентных размеров дефектов при работе с прямыми и наклонными преобразователями.

При работе с прямыми преобразователями образцы имеют вид цилиндров, ступенчатых блоков или параллелепипедов требуемой высоты. Со стороны противоположной рабочей поверхности (с донной), изготавливается плоскодонное отверстие с заданными известными параметрами.

При контроле плоских изделий наклонными преобразователями образцы выполняются в виде призм или параллелепипедов со скошенными торцами . Со сторон, перпендикулярно углу ввода ультразвуковых колебаний, на различной глубине изготавливаются плоскодонные отверстия . Размеры (диаметры) отражателей устанавливаются нормативно-технической документацией.

Плоскодонные отражатели в СОП изготавливают на фрезерных и координатно-расточных станках повышенной или высокой точности.

Комплект поставки СОП "утюг":

• Образец СОП "УТЮГ",
• Свидетельство о калибровке
