Сканер TWN-35

Тип оборудования: Сканер

Производитель: TWN Технолоджи

Модель: TWN-35

Гарантия: 1 год

Описание сканера TWN-35:

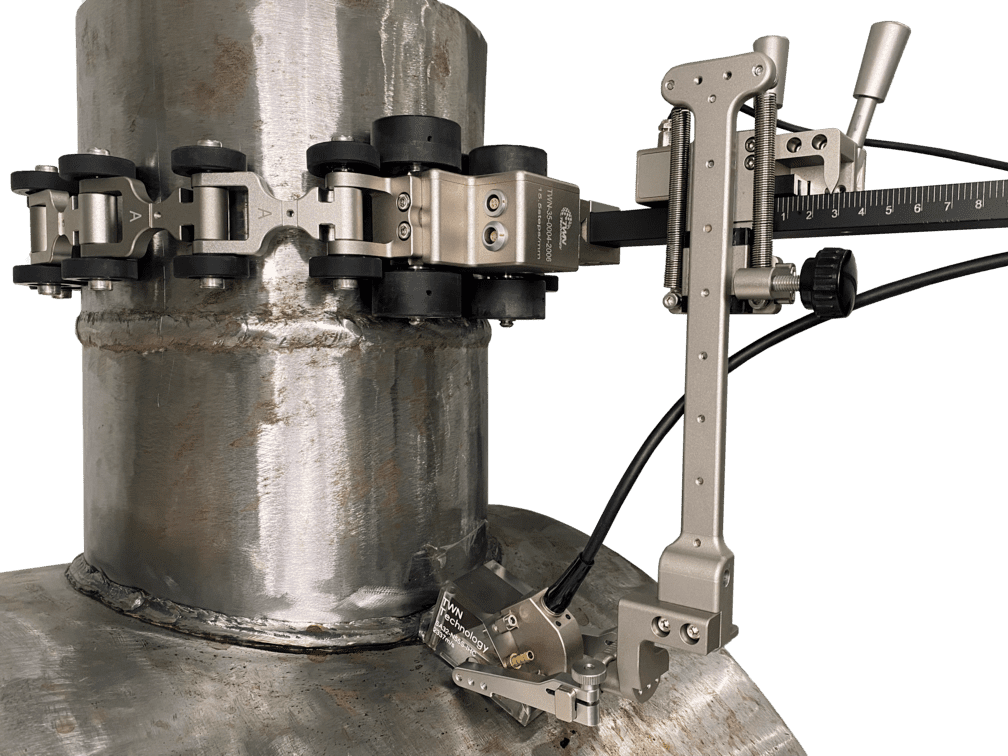

TWN-35 – цепной сканер для ультразвукового контроля сварных соединений тройников труб, патрубков и врезок. Диаметр основной трубы – от Ø500 мм, диаметр патрубков и врезок – от Ø114 мм. Легкая алюминиевая рама и двух-координатный кодировщик позволяют быстро провести контроль сварного шва с использованием преобразователя на фазированной решетке.

Особенности TWN-35:

• Простой и надежный контроль тройников
• Встроенный 2-координатный кодировщик с высоким разрешением обеспечивает точное позиционирование
• Подходит для объектов с диаметром основной трубы от Ø500 мм, диаметром патрубков и врезок – от Ø114 мм
• Быстросменные звенья с замковым механизмом под любые диаметры объекта
• Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта
• Разъем кодировщика совместим со всеми дефектоскопами

Технические характеристики TWN-35:

• Методы контроля — Фазированные решётки (PA)
• Тип сканера — Ручной
• Сварные соединения — Угловые
• Диаметр трубопроводов (мин) — 500
• Крепления для преобразователей, пар — 1

Комплект поставки сканера TWN-35:

• Корпус сканера со встроенным кодировщиком и кабелем
• Набор быстросменных звеньев
• Стопорный механизм
• Комплект держателей ПЭП
• Комплект ЗИП
• Паспорт и руководство пользователя
• Транспортировочный кейс
