Установка АУЗК бесшовных труб

Описание установки:

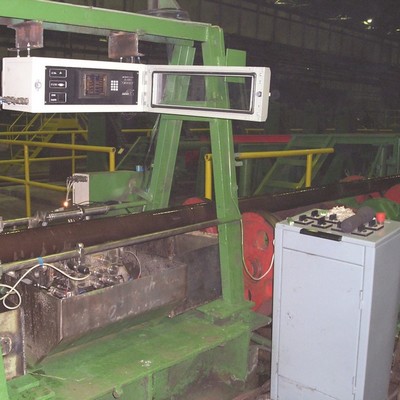

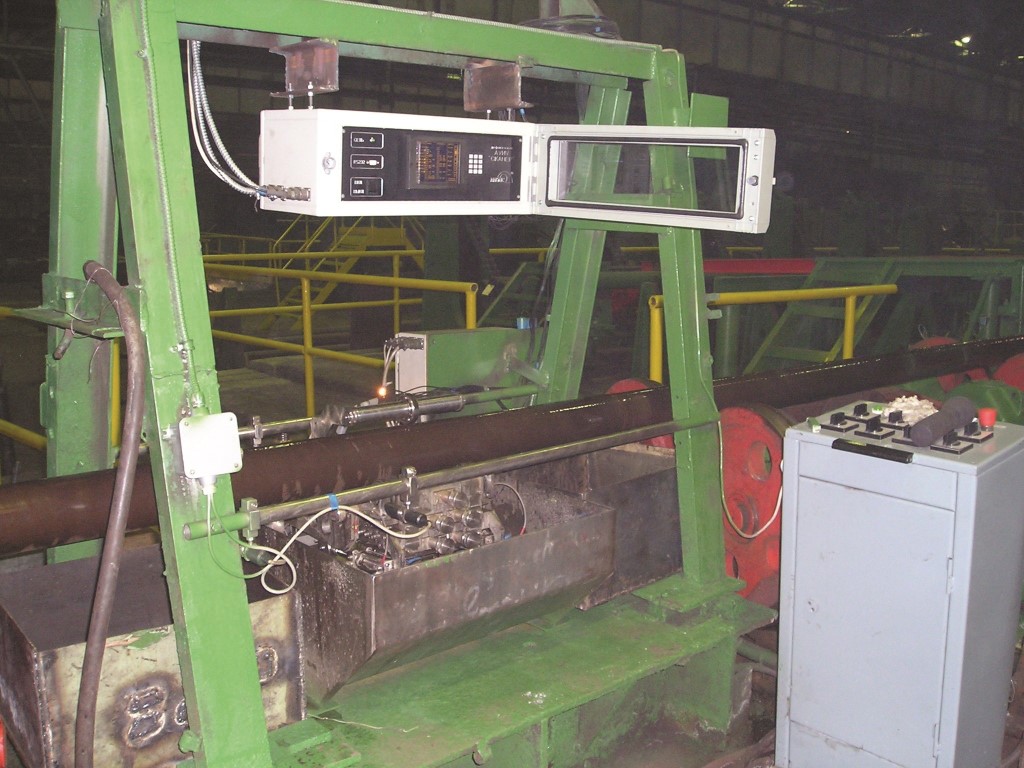

Автоматизированная ультразвуковая измерительная установка серии «СКАНЕР» (модель № 5.03) с автоматической фиксацией и расшифровкой результатов контроля предназначена для проведения неразрушающего контроля стальных бесшовных труб диаметром 50 … 426 мм и толщиной стенки 3.0 … 40.0 мм в технологическом потоке производства труб. Установка АУЗК позволяет проводить сплошной контроль тела трубы и определять участки труб с толщиной стенки, выходящей за пределы допусков и обнаруживать расслоения, а также выявлять продольно и поперечно ориентированные дефекты в металле. Способ ввода ультразвуковых колебаний – иммерсионный, контактная жидкость – питьевая вода. Длина неконтролируемых концов не более 200 мм. Установка обеспечивает выполнение требований ASTM E 213, ASTM A 106, SEP 1915, ГОСТ 17410, ISO 10124, ISO 3183-3, ISO 10543, ГОСТ 12503 по ультразвуковому контролю труб и муфтовой заготовки, изготавливаемых в соответствии с API 5L, API 5D, API 5 CT, ГОСТ 632, ГОСТ 633, ГОСТ 550, ГОСТ 8731. Работа установки производится в цеховых условиях.

Основные технические характеристики:

• диаметр контролируемых труб, мм — 50,0 … 426,0;
• диапазон толщин стенок – 3,0 … 40,0 мм;
• длина труб – 6,0 … 14,0 м;
• вид транспортировки труб – вращательно-поступательный;
• количество каналов дефектоскопа – 32;
• частота заполнения зондирующих импульсов – 1.0…20.0 МГц;
• частота повторения зондирующих импульсов – 1000…5000 Гц;
• режимы работы генераторов:напряжение питания – 220 ±10% В;

- последовательный

- одновременный

• время установления рабочего режима не более – 1 мин;
• рабочее давление в пневмосистеме не более – 6 атм;
• расход воздуха в пневмосистеме не более – 1500 л/мин;
• время непрерывной работы не менее – 24 час.

Состав установки:

• 32-х канальный дефектоскоп-толщиномер АУИУ «СКАНЕР»;
• система акустических блоков;

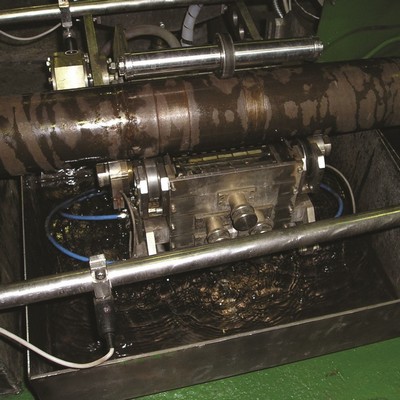

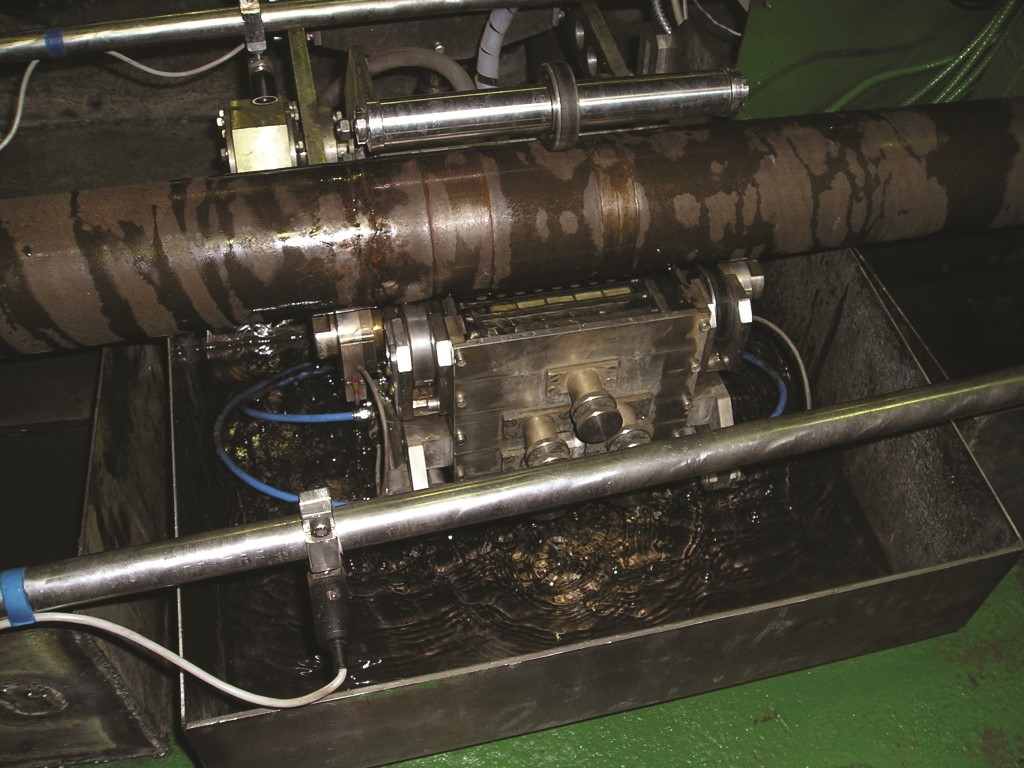

• иммерсионная ванна с механизмами юстировки акустических блоков;
• механизм подъема и опускания иммерсионной ванны;
• контроллер (блок управления);
• сливная ванна;
• вычислительный комплекс;
• координатная система (система фотозатворов);
• система краскоотметки (до 4-х штук).
