РОБОСКОП ВТМ-5000/ЛС

РОБОСКОП ВТМ-5000/ЛС
/images/all/3/19169/big/img_5.jpg
jijijij

ЦЕНА С НДС: по запросу

В КОРЗИНУ

Артикул: РОБОСКОП ВТМ-5000/ЛС

Техновотум (Votum)

Тип оборудования: роботизированный комплекс

Производитель: Техновотум (Votum)

Модель: РОБОСКОП ВТМ-5000/ЛС

Гарантия: 18 месяцев

Описание комплекса РОБОСКОП ВТМ-5000/ЛС:

Роботизированный измерительный комплекс бесконтактного обмера геометрических параметров деталей подвижного состава: колесных пар вагонов, тележек вагонов и др. ответственных деталей в сборе и поэлементно.

РОБОСКОП ВТМ-5000/ЛС реализует лазерный обмер геометрических параметров элементов тележки в соответствии с запрограммированной методикой, а также колесных пар рельсового подвижного состава. Полученные параметры измерений сравниваются с графическим шаблоном (CAD-моделью), по результатам формируется итоговый протокол.

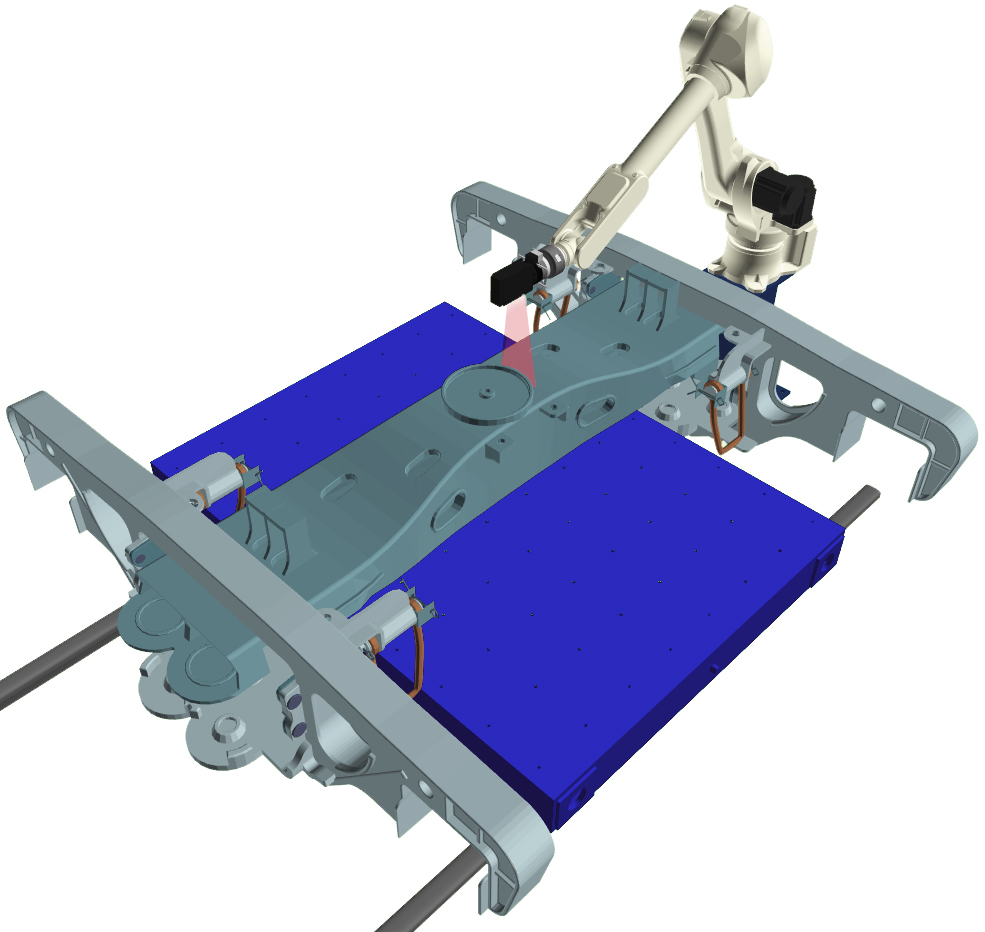

РОБОСКОП ВТМ-5000/ЛС включает в себя: робот-манипулятор с оптическими сенсорами, терминал управления и вспомогательные средства автоматизации- вращатели колесных пар, контователи деталей и моторизированные платформы с предустановленными ложементами для установки и фиксаци контролируемых деталей, а также набором настроечных образцов и рабочих аксессуаров. Например, для проведения геометрического обмера жд тележки, детали тележки выкладываются на ложементы после чего, моторизированная платформа перемещает их в зону контроля, где лазерный измеритель в соответствии с запрограммированной методикой, проводит комплексный обмер всех элементов тележки. Полученные параметры измерений сравниваются с графическим шаблоном (CAD-моделью), по результатам формируется итоговый протокол.

Измерительная установка РОБОСКОП ВТМ-5000/ЛС программно перестраивается на любой тип измеряемых деталей если она находится в зоне досягаемости измерительного сканера. Для нестандартных конструкций, измерительная система проектируется индивидуально с учетом вспомогательной сервомеханики. Класс точности измерений определяется моделью интегрированного в систему лазерного сканера и варьируется в диапазоне от 0,005-0,5 мм.

Преимущества данного комплекса:

строгое соблюдение требований и условий технологического процесса
сокращение времени на контроль
обеспечение бесперебойного выполнения технологического процесса контроля
отсутствие человеческого фактора
обработка и архивация результатов контроля
