Вихретоковый дефектоскоп ВЕКТОР-40
 |
Вихретоковый дефектоскоп ВЕКТОР-40

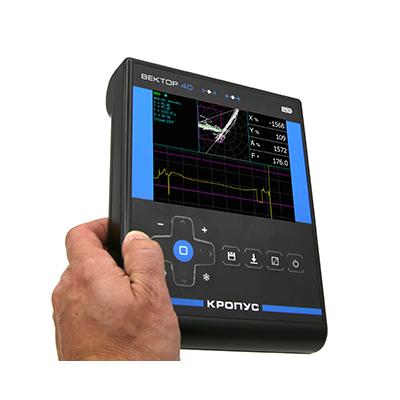

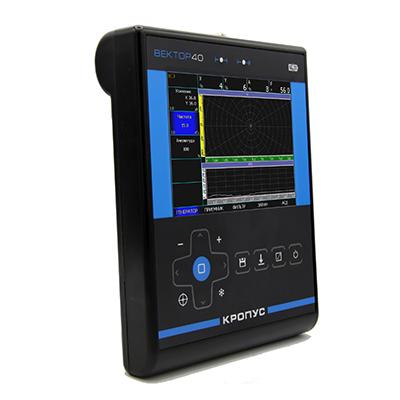

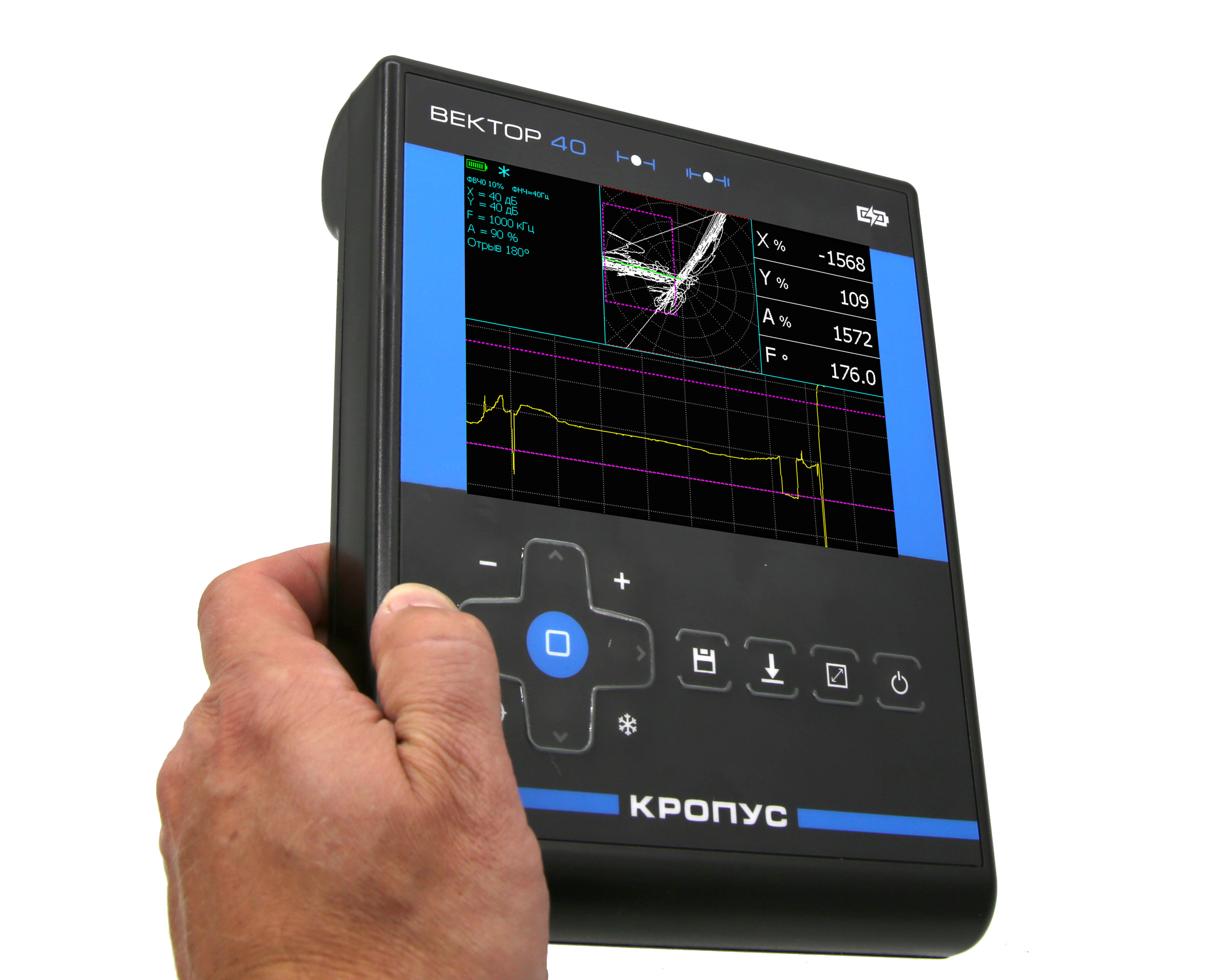

Новый вихретоковый дефектоскоп ВЕКТОР версии 40 представляет собой портативный и легкий современный прибор с прямой оцифровкой сигнала. Несмотря на богатые функциональные возможности прибор максимально прост и автоматизирован в настройке для различных задач.
Дефектоскоп поддерживает любые вихретоковые параметрические и дифференциальные преобразователи в рабочем диапазоне частот.
Предназначен для контроля:
- Металлопродукции
- Углепластиков
- Композитов
Контроль на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из различных материалов.
Сферы применения:
- Машиностроение
- Энергетика
- Металлургическая промышленность
- Железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта
Применяется для контроля изделий основного производства и технологического оборудования.
Отличительные особенности:
- Полноэкранная комплексная плоскость с возможностью увеличенного отображения по четвертям
- Одновременное отображение до четырех разных графиков
- Различные варианты комбинирования графиков
- Калибровка дефектоскопа по любой из базовых величин и отображение результатов (R) для измерения толщины покрытия, ферритной фазы, удельной электропроводности, глубины трещин и пр.
Технические характеристики вихретокового дефектоскопа ВЕКТОР-40:
|
Диапазон регулировки усиления |
от 0 до 80 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
|
Усиление предварительного усилителя |
0, 14, 24, 26 дБ |
|
Диапазон изменения частоты |
от 1 кГц до 3200 кГц, с шагом 0.1, 1, 10 кГц |
|
Регулировка амплитуды возбуждения преобразователя |
10-100% с шагом 10% |
|
Диапазон изменения фазы вектора |
0 - 359 град., с шагом 0.1, 1, 5, 10, 45, 90 град. |
|
Фильтр НЧ |
регулируемый от 5 до 170 Гц |
|
Фильтр ВЧ |
регулируемый от 0.25 до 8 Гц |
|
Вид графика |
XY, YT, AT, XY+AT, XY+YT, XY+AT, XY+YT+XT, XY+AT+YT, XY+AT+YT+XT |
|
След сигнала |
Да |
|
Временная развертка |
1 - 30 сек |
|
Автоматическая установка нуля |
регулируемая зона срабатывания 10-100% с временем срабатывания от 0,1/ 0,5 или 1 сек |
|
Зоны АСД |
прямоугольник, сектор |
|
Режимы АСД |
дефект в зоне |
|
Типы вывода на экран |
вектор, курсор, точка |
|
Типы преобразователей |
дифференциальный, абсолютный |
|
Память настроек |
100 настроек |
|
Память результатов |
500 протоколов вихретокового контроля |
|
Внешняя память |
USB диск |
|
Экран |
цветной TFT 640х480 с регулируемой яркостью |
|
Интерфейс |
USB |
|

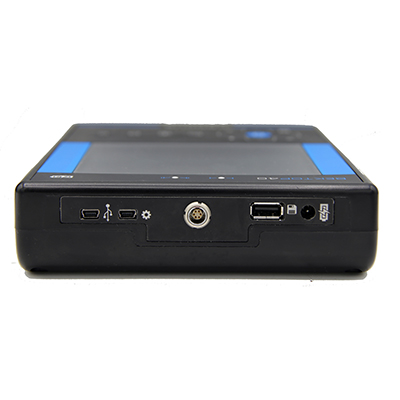

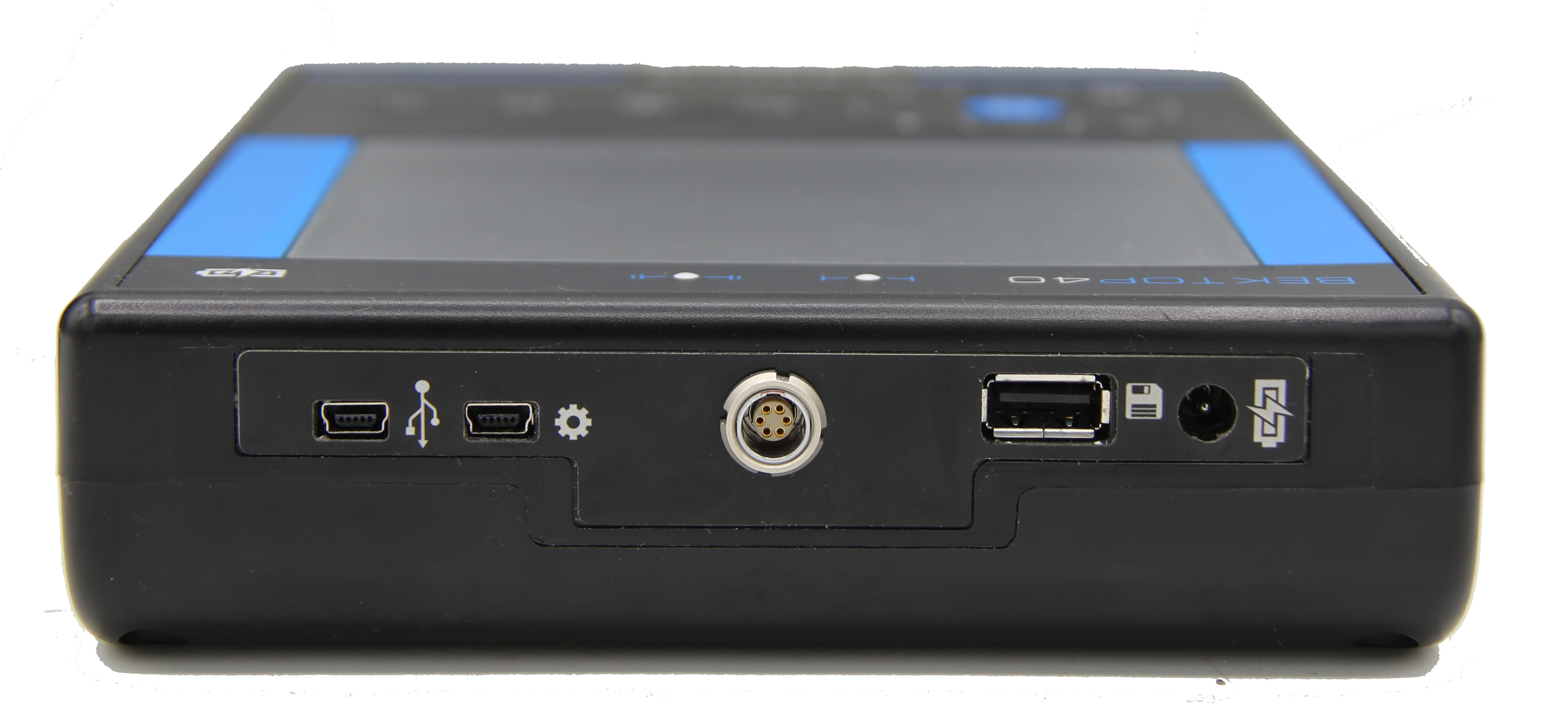

Разъемы преобразователей |
1 x Lemo 0B.306 |
|
Время работы |
8 часов от аккумуляторов |
|
Внешнее питание |
блок питания от сети 220 В, 50Гц AC |
|
Напряжение питания |
15V/3,5A DC |
|
Диапазон рабочих температур |
от -30º C до +55° C |
|
Размер (В x Ш x Д) |
205 мм x 160 мм x 43 мм |
|
Масса |
0,85 кг с аккумуляторами |
Комплект поставки:
- Электронный блок ВЕКТОР-40 со встроенным Li-Pol аккумулятором
- Блок питания сетевой 15В/ 220В
- Защитный чехол с блендой и креплением на корпусе оператора
- Вихретоковый преобразователь ПВП-1
- Кабель Lemo B6-Microdot 1,5м
- Кабель USB для связи с ПК
- ПО на CD-диске
- Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
- Кейс для переноски
