Электропотенциальный трещиномер 281М-М

Электропотенциальный трещиномер 281М-М

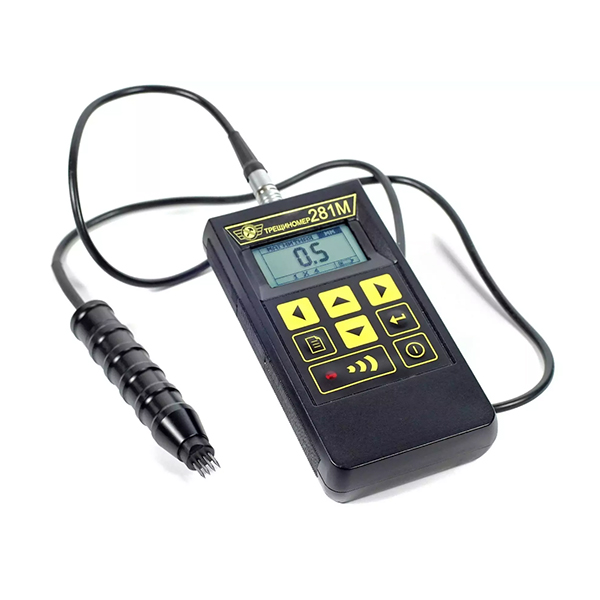

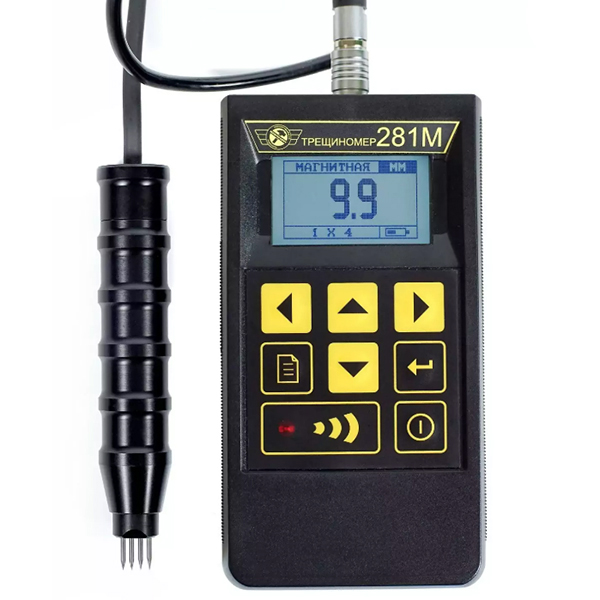

Трещиномер 281М — это портативный высокоточный прибор для измерения глубины поверхностных трещин в изделиях из металлов и сплавов, включая нержавеющую сталь, дюраль и титан.

Прибор работает по электропотенциальному методу на переменном токе, что обеспечивает более точное и быстрое измерение глубины трещин по сравнению с традиционными способами контроля — ультразвуковым и вихретоковым.

Особенно эффективно использование трещиномера 281М в связке с методами выявления трещин, такими как магнитопорошковый, вихретоковый, капиллярный и другие.

Трещиномер 281М подходит для использования в полевых, цеховых и лабораторных условиях.

Типовые объекты контроля:

• Валы, валки, прокатные станы

• Трубы, трубопроводы, нефтегазопроводы

• Сосуды под давлением

• Энергетическое оборудование

• Детали машин, механизмов и конструкций

Отличительные особенности трещиномера 281М:

• Подходит для контроля изделий из ферро- и неферромагнитных материалов

• Предустановленные калибровочные шкалы для:
  — магнитных сталей (Ст20)
  — аустенитных сталей (Х18Н10Т)
  — алюминиевых сплавов (Д16Т)

• Диапазон измерений: от 0,5 до 100 мм

• Минимальное влияние электромагнитных свойств материала на точность

• Комплектуется преобразователями различных форм для работы с изделиями сложной геометрии

• Подвижные подпружиненные электроды позволяют контролировать криволинейные поверхности

• Удобный русскоязычный интерфейс — работает по принципу «включи и работай»

• В комплект входит контрольный образец с имитацией трещины для настройки и проверки

Преобразователи трещиномера

Схема преобразователя	Тип	Конструкция	Диапазон показаний  глубины трещин	Особенности
	«1х4»	4 электрода размещены в 1 ряд	от 0,5 до 100 мм	Наиболее универсальный преобразователь. Входит в штатный комплект поставки.
	«2х2»	4 электрода размещены в 2 ряда	от 0,5 до 100 мм	Предназначен для работы в труднодоступных местах (тонкие валы, галтельные переходы); работа на поверхности с близким расположением трещин.
	«3+1»	4 электрода: — 3 размещены в 1 ряд — 1 токовый электрод вынесен	от 0,5 до 100 мм	Преобразователь с выносным токовым электродом. Контроль изделий из ферромагнитных материалов (стали, чугуны). Чаще применяется для контроля глубоких трещин.



Трещиномер 281М соответствует требованиям технического регламента таможенного союза — ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Система менеджмента качества применительно к производству приборов и преобразователей на предприятии «Машпроект» соответствует требованиям ГОСТ Р ИСО 001-2015 (ISO 9001:2015).



Эксплуатация

Требования к изделию:

• Шероховатость поверхности — не выше 40 Rz

• Обязателен стабильный электрический контакт между электродами датчика и поверхностью изделия



Подготовка к измерениям:

1. Перед началом работы прибор необходимо проверить на контрольном образце.

Если изделие изготовлено из материала с электромагнитными свойствами, отличающимися от тех, что использовались при настройке прибора, требуется создать дополнительный образец с трещиной нужной глубины и откорректировать прибор.
Такая корректировка сохраняется на весь срок службы и может быть изменена пользователем в любой момент.

1. Для качественного контакта поверхность обязательно зачищается:

• в зоне без дефектов (для «нулевого» замера)

• в области самой трещины



Этапы измерения:

1. Замер тока на бездефектном участке.

• Для преобразователей «1х4» и «2х2» — участок должен находиться минимум в 10 мм от трещины.

• Для преобразователя «3+1» — первый токовый электрод располагается не ближе 60 мм от трещины, ближайший приёмный — на расстоянии 10–15 мм.
  Это нужно для автокалибровки прибора. Рекомендуется выполнить несколько замеров, чтобы убедиться в стабильности показаний.

1. Измерение глубины трещины.
   Приёмные электроды размещаются по обе стороны от трещины.
   Результат в миллиметрах отображается на экране прибора.



Технические характеристики трещиномера 281М:

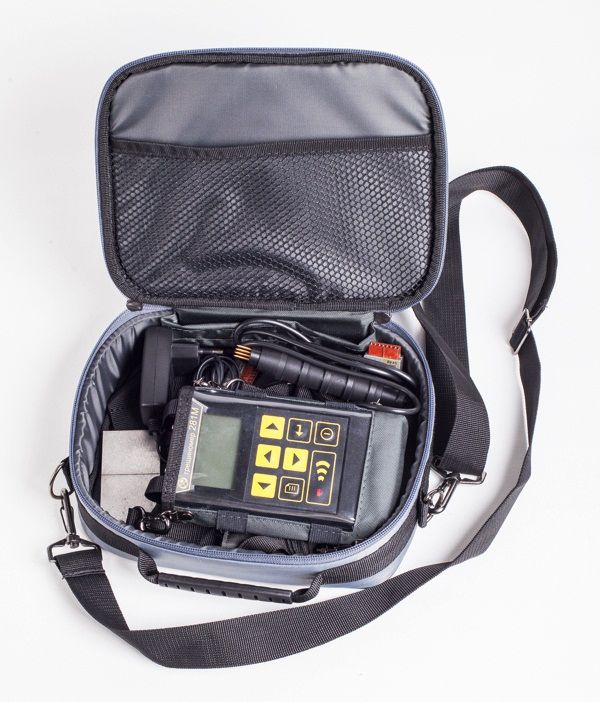

Комплект поставки:

• Электронный блок трещиномера со встроенным аккумулятором

• Преобразователь «1х4» (4 электрода в ряд) с кабелем

• Контрольный образец с имитацией трещин КМ-281

• Зарядное устройство

• Чехол и манжета для закрепления прибора на груди или руке

• Руководство по эксплуатации (совмещено с паспортом)

• Свидетельство о поверке

• Кейс для переноски и хранения
