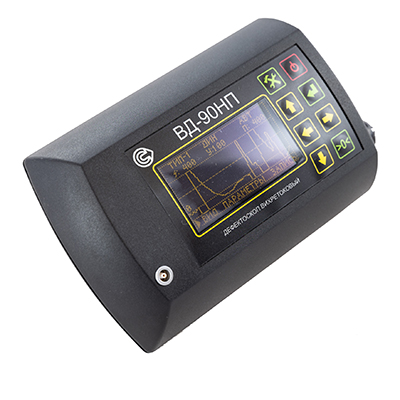

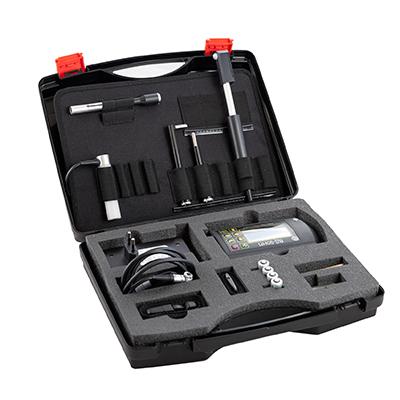

Вихретоковый дефектоскоп ВД-90НП
|
Вихретоковый дефектоскоп ВД-90НП

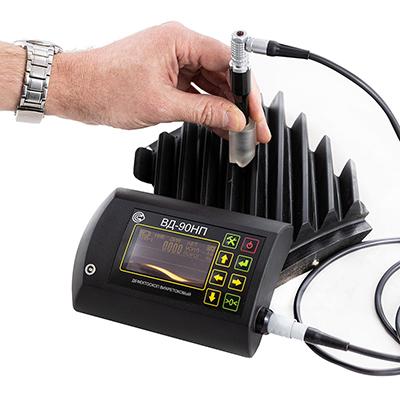

Вихретоковый дефектоскоп ВД-90НП предназначен для обнаружения поверхностных дефектов в деталях из ферромагнитных, а также поверхностных и подповерхностных дефектов в деталях из немагнитных сталей и сплавов.
Прибор обнаруживает трещины и микротрещины различного происхождения, в том числе вызванные коррози ей под напряжением, без непосредственного контакта с поверхностью изделия, даже при наличии непроводящих зазоров (лакокрасочные, изоляционные покрытия, загрязненияит.д.).
Дефектоскоп ВД-90НП идеально подходит для контроля качества и профилактического осмотра:
- Узлов и деталей подвижного состава на предприятиях железнодорожного транспорта: колёсных пар, корпусов автосцепок, боковых рам, надрессорных балок, лабиринтных колец, шкивов

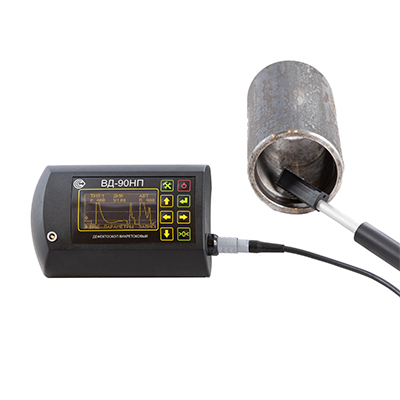

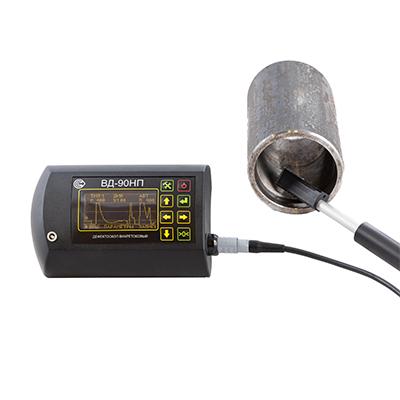

- Труб, профилей, прутков на прокатных производствах на выходном контроле, и на входном контроле у потребителей продукции
- Изделий из алюминиевых и титановых сплавов с многослойными покрытиями на предприятиях авиационной и аэрокосмической отрасли
- Тросов, балок, ответственных узлов техники (кранов, подъёмников) в строительстве
- Магистральных трубопроводов с целью выявления стресс-коррозии
Отличительные особенности:
- Мобильность
- Высокая чувствительность (обнаруживает трещины от 0,1 мм)
- Широкий диапазон рабочих частот
- Максимальный рабочий зазор до 10 мм
- Встроенные режимы калибровки
- Широкий спектр преобразователей
- Возможность контроля изделий с большой шероховатостью поверхности
- Автоматическая подстройка при изменении условий измерения (в том числе отстройка от влияния зазора)
- Сохранение результатов измерений
- Широкий набор параметров и режимов измерения, как предустановленных, так и сохранённых пользователем, для многократного применения при контроле однотипных изделий
- Световая и звуковая индикация обнаружения дефекта
- Широкий диапазон рабочих температур: от – 30 С до +50 С
- Модуль беспроводной связи Bluetooth 2.0
- Возможность использования прибора совместно с внешним ноутбуком или с мобильным устройством
Сферы применения:
- Авиационная промышленность
- Аэрокосмическая отрасль
- Нефтяная и газовая промышленность
- Атомная энергетика
- Машиностроение
- Железнодорожный транспорт
- Строительство и ЖКХ
- Металлургия
- Оборонно-промышленный комплекс (ОПК)
- Мостостроение
- Подъемно-транспортное оборудование
- Судостроение и судоходство
- Производство металлопроката
- Трубы (производство)
- Сельское хозяйство
Технические характеристики дефектоскопа ВД-90НП:
|
Скорость сканирования изделия |
0,02...0,5 м/с |
|
Частота тока возбуждения преобразователя |
1кГц - 2МГц |
|
Электропитание |
от 4-х элементов типа АА от сети 220В, 50Гц (опционально) |
|
Ток потребления от полностью заряженных аккумуляторов, не более: |
|
|
при выключенном радиоканале |
150 мА |
|
при включенном радиоканале |
200 мА |
|
Время установления рабочего режима, не более |
1 мин. |
|
Продолжительность непрерывной работы от одного комплекта аккумуляторов, не менее |
8 ч. |
|
Дефектоскоп имеет встроенную память, разбитую на ячейки: |
|
|
- максимальное количество ячеек памяти |
1000 |
|
- максимальное количество программ |
300 |
|
Связь с персональным компьютером |
Bluetooth |
|
Степень защиты |
IР54 |
|
Температура окружающего воздуха, 0С |
-300С +500С |
|
Относительная влажность при температуре +25ºC |
80% |
|
Атмосферное давление |
от 84 кПа до 106,7 кПа |
|
Габаритные размеры электронного блока (Д x Ш x Г) |
150 мм х 100 мм х 40 мм |
|
Масса электронного блока с элементами питания |
0,4кг |
|
Масса преобразователя (любого) |
0,1 кг |
Порог чувствительности дефектоскопа на стандартном образце
|
Материал образца |
Величина порогового дефекта, мм |
||||
|
При шероховатости поверхности не более |
Ra 6,3 |
Rz 40 |
Rz 160 |
Rz 320 |
|
|
Ферромагнитный |
Глубина ИД |
0,1±0,02 |
0,3±0,03 |
- |
1,0±0,1 |
|
Ширина ИД |
0,02…0,04 |
0,03…0,07 |
- |
0,05…0,15 |
|
|
Немагнитный |
Глубина ИД |
0,1±0,02 |
0,3±0,03 |
1±0,1 |
- |
|
Ширина ИД |
0,02…0,04 |
0,03…0,07 |
0,05…0,15 |
- |
|
Порог чувствительности дефектоскопа при радиусе отрицательной кривизны контролируемой поверхности не менее 10 мм
|
Материал образца |
Величина порогового дефекта, мм |
|||
|
При шероховатости поверхности не более |
Rz 40 |
Rz 160 |
Rz 320 |
|
|
Ферромагнитный |
Глубина ИД |
0,5±0,03 |
- |
1,5±0,1 |
|
Ширина ИД |
0,03…0,07 |
- |
0,05…0,15 |
|
|
Немагнитный |
Глубина ИД |
0,5±0,03 |
1±0,1 |
- |
|
Ширина ИД |
0,03…0,07 |
0,05…0,15 |
- |
|
Максимальный рабочий зазор между преобразователями и изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка дефектоскопа от данного параметра, не более:
|
Материал образца |
Зазор (мм) |
|
Ферромагнитный |
10 |
|
Немагнитный |
3 (мм) |
