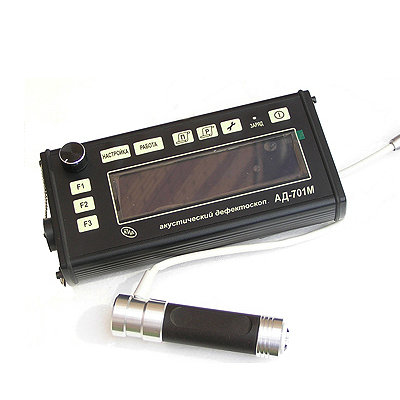

Акустический дефектоскоп АД-701М
|
Тип оборудования: дефектоскоп импедансный акустический
Производитель дефектоскопов: Россия
Серия: АД
Модель: АД-701М
Описание: импедансный прибор для поиска дефектов в композитных материалах
Гарантия на импедансный дефектоскоп АД-701М: 12 месяцев.
Назначение прибора:
Низкочастотный акустический дефектоскоп АД-701М предназначен для контроля композиционных материалов.
Дефектоскоп АД-701М совмещает два метода контроля - импедансный и метод свободных колебаний. Спектральный анализ сигналов позволяет повысить достоверность контроля и отстроиться от мешающих факторов. В число дефектов, контролируемых прибором, входят: расслоения, непроклеи, нарушения сплошности контролируемого объекта.
Конструктивно прибор имеет портативное исполнение, автономное питание и предназначен для использования в лабораторных, цеховых и полевых условиях.
Прибор оснащен встроенным жидкокристаллическим индикатором, на котором наглядно отображается поступающая информация. Встроенная энергонезависимая память позволяет хранить настройки и программы контроля, данные о проконтролированных участках. Инфракрасный порт позволяет осуществлять обмен данными между прибором и персональным компьютером.
В комплект поставки дефектоскопа входят 3 типа сменных преобразователя рассчитанных для контроля различных типов материалов.
Акустический дефектоскоп АД-701М применяется в следующих областях:
Основная область применения метода контроля композитных материалов - выявление дефектов клеевых и паяных соединений между сравнительно тонкой (до 3 мм для алюминиевых сплавов и 1,7 мм для сталей) обшивкой и элементом жесткости (лонжероном, нервюрой и т.п.) или заполнителем (пенопластом, сотами и др.), также дефектов типа расслоений и непроклеев в неметаллических покрытиях и изделиях из слоистых пластиков, залегающих на глубине до 15-20 мм. Широкому внедрению метода контроля композитных материалов способствовали его универсальность, удобство в эксплуатации, отсутствие необходимости смачивания контролируемых изделий, легкость контроля по криволинейным поверхностям, простота и доступность аппаратуры.
Дефектоскоп АД-701 М обладает следующими отличительными особенностями:
- Импедансный метод контроля и метод свободных колебаний.
- Пыле-влагозащищенный алюминевый корпус.
- Автоматическое определение преобразователя.
Технические характеристики АД-701М:
| Минимальная площадь выявляемых дефектов: | 1,2 см2. |
| Частота следования возбуждающих импульсов: | 25 Гц. |
| Диапазоны частот спектроанализатора: | 0,3 - 20 кГц. |
| Питание дефектоскопа осуществляется от встроенного аккумулятора: | 3.6 В |
| Продолжительность непрерывной работы от аккумуляторов: | 24 ч. |
| Габариты электронного блока (без преобразователей): | 235 х 125 х 50 мм |

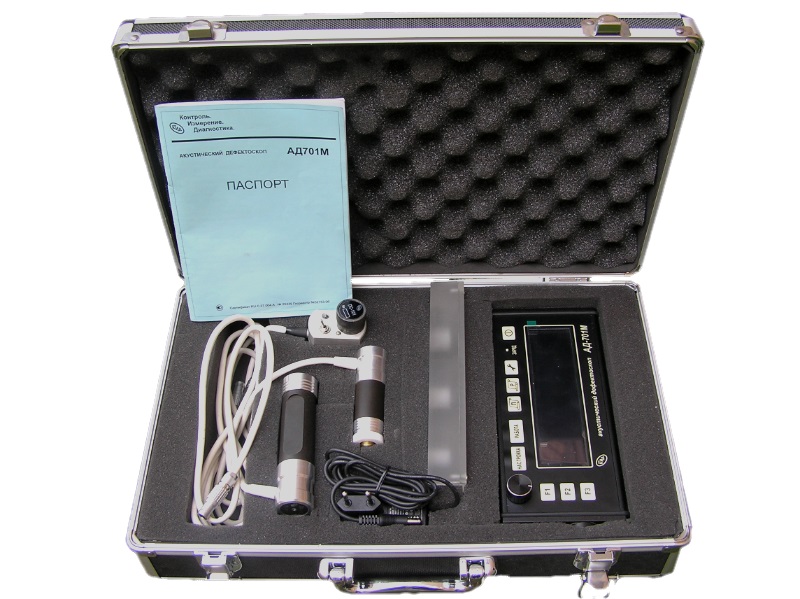

Комплект поставки прибора:
| Акустический дефектоскоп АД-701 | 1 шт. |
| Преобразователь ПИ-101 | 1 шт. |
| Преобразователь ПИ-201 | 1 шт. |
| Преобразователь ПС-101 | 1 шт. |
| Стандартный образец СО-1 | 1 шт. |
| Чехол | 1 шт. |
| Инструкция по эксплуатации | 1 экз. |
| Транспортировочный чемодан | 1 экз. |
*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
