Электроискровой дефектоскоп СКАТ

Электроискровой дефектоскоп СКАТ в кейсе

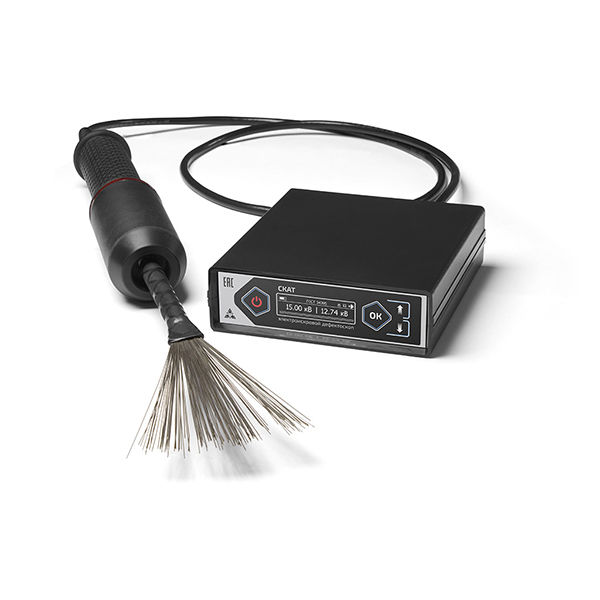

Электроискровой дефектоскоп СКАТ
/images/all/3/21331/big/img_5.jpg
jijijij

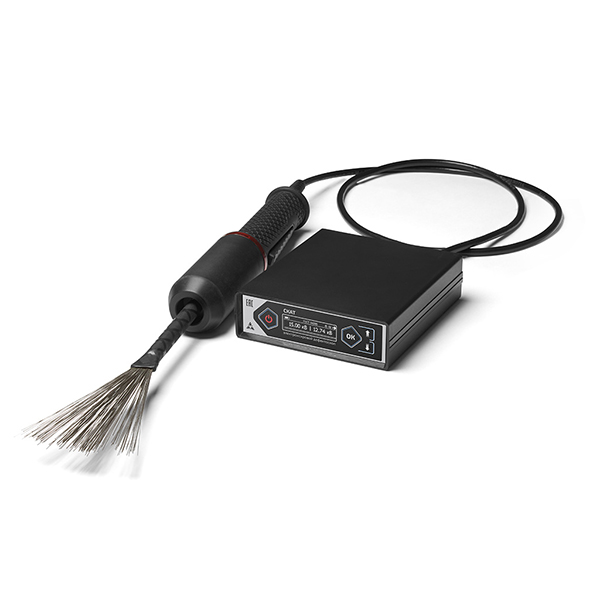

Дефектоскоп СКАТ
/images/all/3/21331/big/img_14.jpg
Дефектоскоп СКАТ

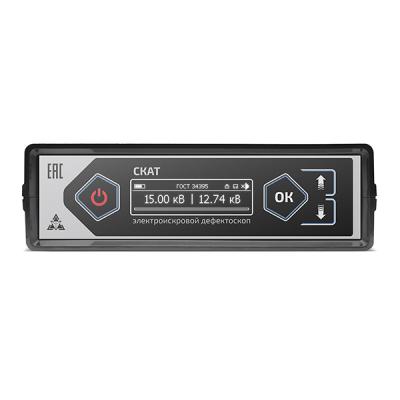

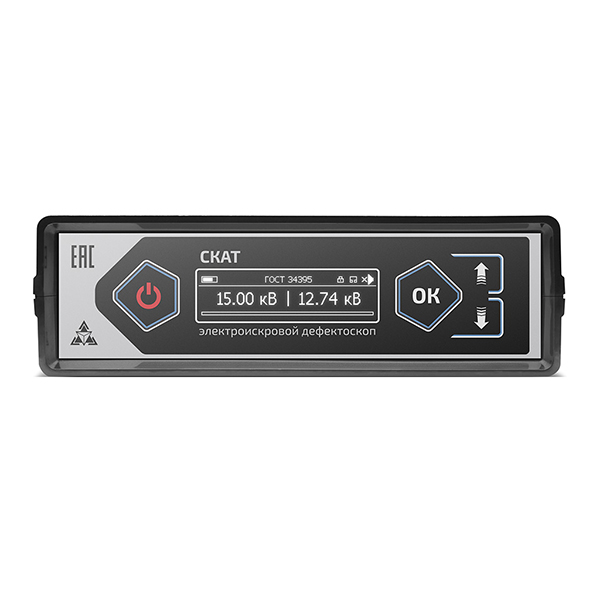

Электроискровой дефектоскоп СКАТ
/images/all/3/21331/big/img_16.jpg
1

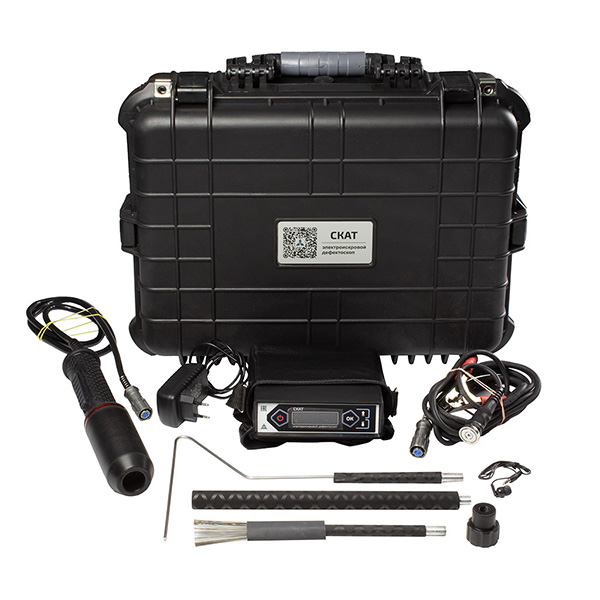

Электроискровой дефектоскоп СКАТ в кейсе
/images/all/3/21331/big/img_18.jpg
1

Новинка!

ЦЕНА С НДС: 195 200 руб.

В КОРЗИНУ

Артикул: 999959456

Техприбор

Электроискровой дефектоскоп СКАТ

Электроискровой дефектоскоп СКАТ предназначен для ручного неразрушающего контроля сплошности лакокрасочных, полимерных, эпоксидных и битумных изоляционных покрытий. Прибор применяется для проверки газо- и нефтепроводов, ёмкостей, цистерн и других металлических конструкций в процессе строительства, эксплуатации и ремонта.

Дефектоскоп обеспечивает выявление локальных сквозных нарушений сплошности (дефектов) изоляционных покрытий на изделиях с сухой поверхностью.
Устройство позволяет проводить выборочный контроль изоляционных покрытий трубопроводов любого диаметра с использованием щеточных и пружинных электродов, как на наружных, так и на внутренних поверхностях труб.

Устройство и принцип работы

Принцип действия дефектоскопа СКАТ основан на электрическом пробое (искровом разряде) воздушного промежутка между электродом и металлической поверхностью контролируемого объекта.

К одному полюсу источника испытательного напряжения (высоковольтного трансформатора-держателя) подключается электрод, а к другому — металлическая конструкция (через разъем заземления блока контроля).
В момент пробоя изоляции между электродом и изделием возникает искровой разряд, который преобразуется в электрический сигнал. Прибор фиксирует его с помощью звуковой и световой индикации, что позволяет оператору точно определить место дефекта.

Конструктивно устройство состоит из:

электронного блока, выполненного из прочного пластика ABS-UL94-HB;
высоковольтного держателя с кабелем и комплектом сменных электродов.

Калькулятор напряжения

Прибор оснащён встроенным калькулятором испытательного напряжения, который автоматически устанавливает оптимальное значение на основе введённой толщины покрытия.
Нет необходимости использовать таблицы расчёта — достаточно выбрать стандарт испытаний и указать толщину изоляции, после чего устройство автоматически задаст корректное напряжение для проверки.

Сравнительная таблица дефектоскопа СКАТ с аналогами на рынке НК

	СКАТ	Корона 2.2	Корона ЛКП	Корона 2.1	Корона 40	Корона 1	ИСКРА-30	АВМ Compact 30	Elcometer 236 (30 кВ)	Elcometer 266
Диапазон регулировки напряжения на электроде, кВ	0,5-40	2,5-34/ 5-40	0,7-5	2,5-34	4-40	0,7-4	0,6-31,5	0,6-30	0,5-30	0,5-30
Толщина контролируемых покрытий, мм	0,025-26	0,5-18/ 1-25	0,05-1	0,5-18	1-25	0,05-1	0,05-10	0,05-10	0-7,5	0-7,5
Дискретность установки выходного напряжения, кВ	0,01; 0,1	0,1	0,1	0,1	0,1	0,1	0.1	-	0,1	0,1
Точность поддержания контрольного напряжения, %	5	5	5	5	5	5	-	-	5	5
Встроенный калькулятор напряжения	есть	-	есть	-	есть	-	-	-	-	есть
Индикация дефекта	звук	звук	звук	звук	звук	звук	звук	звук	звук	звук
Индикация дефекта	свет	свет	свет	свет	свет	свет	свет	-	свет	свет
Вес рукоятки, кг	0,75	0,9	0,8	0,9	0,8	0,9	-	-	2,8	0,6
Вес блока, кг	1	1,6	1,65	1,6	1,65	1,6	-	-	2,8	1,2
Работа с электродами дефектоскопа Корона без переходников	да	да	да	да	да	да	нет	нет	нет	нет
Диапазон рабочих температур, оС	от -20 до +50	от -20 до +45	от -20 (-40) до +50	от -20 до +45	от -20 (-40) до +50	от -20 до +45	от -15 до +50	-	от 0 до +50	от 0 до +50
