Электроискровой дефектоскоп NOVOTEST Искра-1

Электроискровой дефектоскоп NOVOTEST Искра-1
/images/all/3/16159/big/img_5.jpg
jijijij

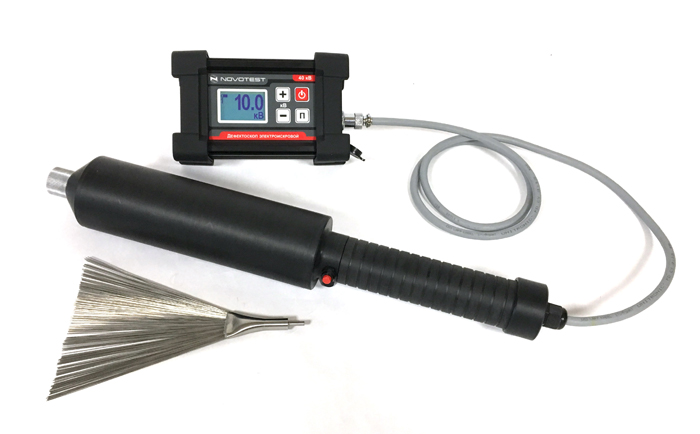

Электроискровой дефектоскоп Искра-1
/images/all/3/16159/big/img_14.jpg

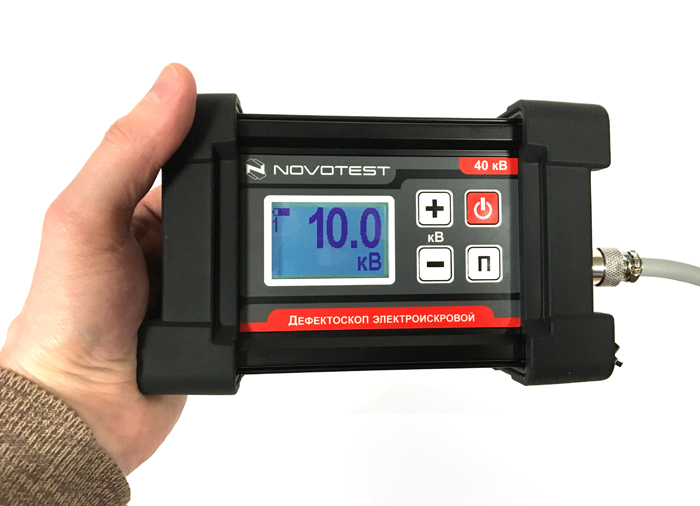

Электроискровой дефектоскоп Искра-1

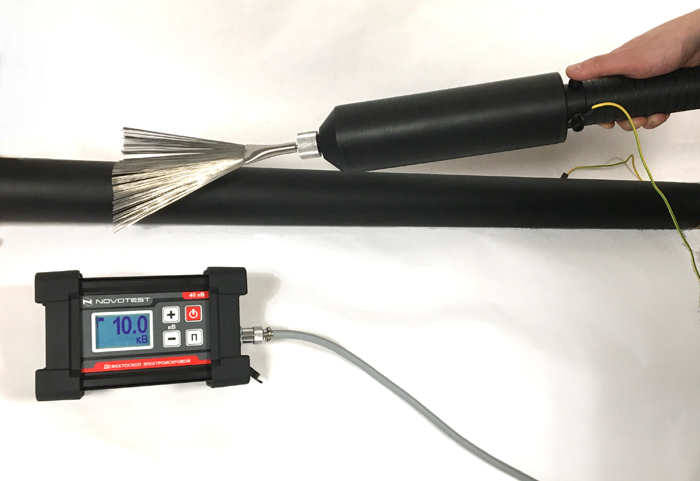

Novotest Искра-1
/images/all/3/16159/big/img_16.jpg
1

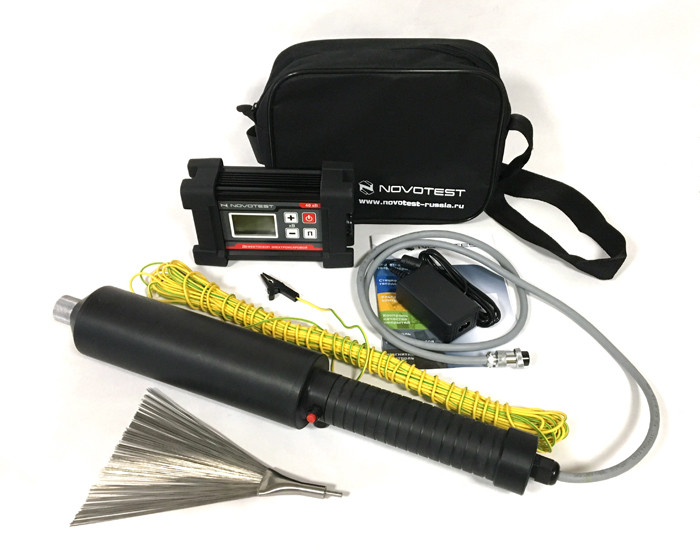

Дефектоскоп Искра-1 комплект
/images/all/3/16159/big/img_18.jpg
1

снят с производства

В КОРЗИНУ

Артикул: NOVOTEST Искра-1

NOVOTEST (Новотест)

Описание дефектоскопа Искра-1:

Электроискровый дефектоскоп NOVOTEST Искра-1 – современный и удобный в эксплуатации прибор для выявление дефектов сплошности (поры, трещины, непрокрасы и т.п.) неэлектропроводящих покрытий на проводящих основаниях. Контроль проводится по стандартам ГОСТ 51164, ASTM G62.

Дефектоскоп применяется для контроля целостности изоляционных и иных покрытий на основе полимерных и эпоксидных материалов, битумных мастик и др. Прибор может использоваться, как на строящихся, так и на эксплуатируемых металлических нефте-, газопроводах и иных объектах с толщиной покрытий (изоляции) до 12 мм.

Принцип действия дефектоскопа основан на электрическом пробое в месте нарушения сплошности покрытия регистрируемым электродом и отображаемом электронным блоком. NOVOTEST Искра-1 состоит из электронного блока, провода заземления, держателя и сменного электрода. Прибор может быть укомплектован электродами различных типов в соответствии с задачами заказчика.

Назначение искрового дефектоскопа:

Контроль сплошности диэлектрических покрытий на электропроводящих основаниях:

нефте- и газопроводов;
иных объектах различного назначения.

Электроискровой дефектоскоп NOVOTEST Искра-1 обладает следующими особенностями:

Компактный электронный блок;
Ударозащищенный алюминиевый корпус с силиконовым бампером;
Сменные электроды для контроля изделий различного назначения;
Широкий диапазон регулировки напряжения от 1 до 40 кВ;
Точная цифровая регулировка напряжения;
Дискретность установки выходного напряжения 0,01 кВ;
Звуковая сигнализация при обнаружении дефекта;
Возможность записи предварительных настроек для контроля.

Технические характеристики дефектоскопа NOVOTEST Искра-1:

Толщина контролируемого покрытия, мм	до 12
Наименьший диаметр выявляемого дефекта, мм	0,1
Выходное напряжение, кВ	от 1 до 40
Дискретность изменения выходного напряжения, кВ	0,1
Частота следования импульса, Гц	от 30 до 35
Скорость перемещения электрода, не более, см/с	25
Время непрерывной работы от аккумуляторной батареи, не менее, ч	5
Рабочие условия эксплуатации прибора: – температура окружающего воздуха, °С; – относительная влажность воздуха, %; – атмосферное давление, кПа	от -40 до +50 до 95 при 25 °С от 86,6 до 106,6
Масса высоковольтного трансформатора, не более, кг	1,6
Масса блока управления, не более, кг	1,1

Типы электродов:

веерный
Т-образный
серповидный

Комплект поставки прибора:

электронный блок;
высоковольтный трансформатор-держатель (датчик)
провод заземления, снабженный зажимом типа «крокодил»
электрод (на выбор заказчика)
зарядное устройство
паспорт совмещенный с руководством по эксплуатации

Дополнительные опции для заказа:

дополнительные электроды
штырь-заземлитель

Порядок работы:

Зарядить прибор.
Установить необходимый электрод в держатель.
Подключить держатель к блоку контроля.
Подключить провод заземления к металлическому основанию объекта контроля либо штырю-заземлителю при отсутствии доступа к защищенной поверхности металлического изделия.
Включить прибор.
Выбрать величину испытательного напряжения (самостоятельно либо из 10 предварительных настроек).
Установить электрод на исследуемое покрытие.
Нажать и удерживать кнопку подачи напряжения на электрод, а затем плавно перемещать электрод по покрытию.
В местах нарушения сплошности изоляции возникнет электрический пробой воздуха между электродом и металлическим основанием, прибор подаст соответствующий звуковой сигнал.
