Низкочастотный ультразвуковой дефектоскоп УСД-60Н

Низкочастотный ультразвуковой дефектоскоп УСД-60Н

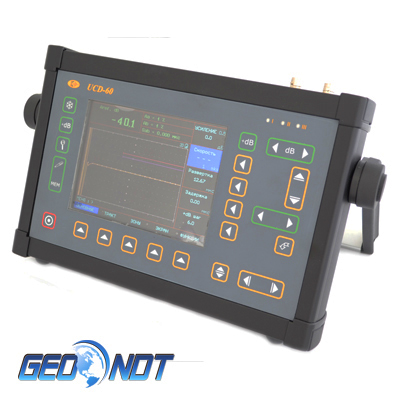

/images/all/3/1402/big/img_5.jpg
jijijij
дефектоскоп УСД-60Н

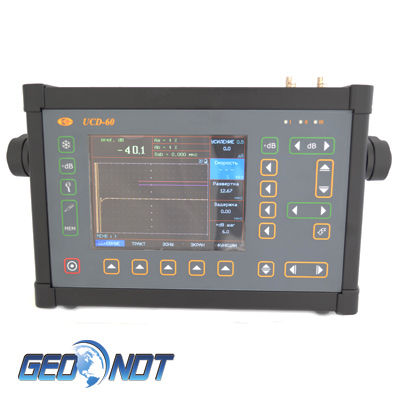

/images/all/3/1402/big/img_14.jpg
дефектоскоп УСД-60Н
дефектоскоп УСД-60Н

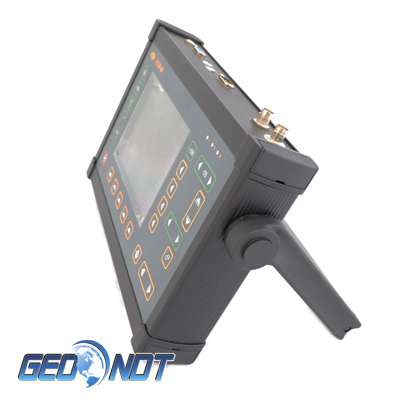

/images/all/3/1402/big/img_16.jpg
1

ЦЕНА С НДС: от 1 085 800 руб.

Модификации:

Артикул: 61200, 61210, 61211

Кропус

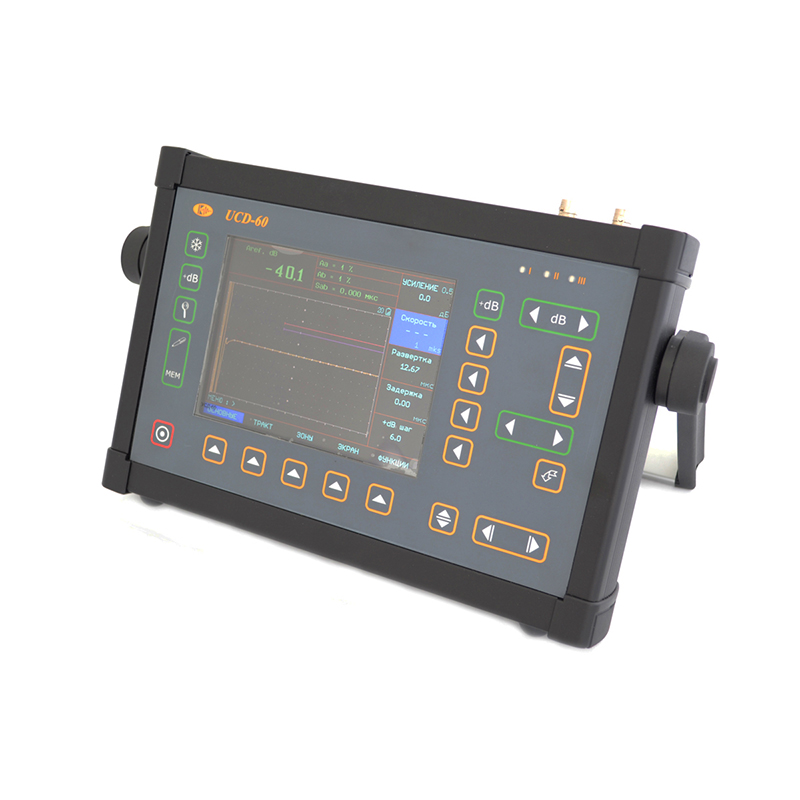

Низкочастотный ультразвуковой дефектоскоп УСД-60Н

Дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

Гарантия на низкочастотный дефектоскоп УСД-60Н: 36 месяцев.

Дефектоскоп бетона УСД-60Н - это новый низкочастотный ультразвуковой дефектоскоп со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана(опционально), измерения спектра сигнала.

Богатые функциональные возможности позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.

В новом приборе также предусмотрена комплектация импедансным р/с преобразователем.

Быстрая связь с ПК по Ethernet позволяет строить на базе данного прибора автоматизированные комплексы контроля композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Отличительные особенности:

Одновременное отображении амплитуды сигнала и расстояния до него
Отображения сигналов в недектированном режиме
Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения
Б-скан для более удобной визуализации контроля
Измерение спектра сигнала
Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.
Сохранение и просмотр настроек и результатов на экране прибора
Функция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете
Просмотр результатов контроля на приборе
Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке

Преимущества дефектоскопа УСД-60Н:

Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
Усилитель: 0.02 - 2,5 МГц
ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
Частота повторения ЗИ:40Гц
Измерение спектра сигнала
Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
Вывод сигналов в виде А-, В-, С- сканов
Возможность подключения датчика оборотов или пути
Подключение многоканального коммутатора (до 32-х каналов)
Интерфейс: Ethernet
Питание: Li-ion аккумулятор или внешний блок питания
до 7 часов работы от аккумулятора

Технические характеристики дефектоскопа УСД-60Н:

Развертка, мин.	0–2,67 мкс
Развертка, макс.	0–6000 мкс
Развертка, шаг	0,01 / 0,1 / 1 / 10 / 100 мкс
Задержка	от 0 до 5900 мкс
Задержка, шаг	0,01 / 0,1 / 1 / 10 / 100 мкс
Задержка в призме	0–100 мкс
Задержка в призме, шаг	0,01 / 0,1 / 1 / 10 мкс
Входной импеданс	50 Ом / 600 Ом
Зондирующий импульс	радиоимпульс, амплитуда 50 или 200 В, длительность от 16 до 500 нс с шагом 16 нс
Демпфер зондирующего импульса	регулируемый от 0 до 15 полупериодов, задержка демпфирования от 0 до 7 полупериодов
Частота повторений ЗИ	40 Гц
Усилитель	0,02–2,5 МГц (−6 дБ)
Диапазон регулировки усиления	100 дБ, шаг 0,5 / 1 / 2 / 6 дБ
Временная регулировка чувствительности (ВРЧ)	диапазон до 60 дБ, 12 дБ/мкс, кривая по 32 опорным точкам (вручную или от контрольных отражателей)
Кривая амплитуда–расстояние (АРК)	построение по 32 точкам, регулируемая по высоте
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал, B-scan, C-скан
Отсечка	компенсированная, 0–90% высоты экрана
Зоны контроля	две независимых зоны; начало и ширина во всём диапазоне развертки; пороги 0–95% при детектировании, от −95% до +95% при радиосигнале, шаг 1%; индивидуальная логика определения дефектов
Автоматическая сигнализация дефектов (АСД)	световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму
Измерение амплитуды	в % от высоты экрана; в дБ относительно порога в зоне; в дБ относительно опорного сигнала; в дБ относительно кривой АРК
Дисплей	цветной TFT 640×480 точек, 130×100 мм; А-сигнал 480×300 точек в стандартном режиме
Память	500 настроек с А-сигналом; 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры, дата, время, название)
Интерфейс	RS232 / Ethernet
Разъёмы преобразователей	2× СР50 или Lemo0 (по заказу)
Аккумулятор	Li-ion 8 А/ч
Время работы	7–8 часов от аккумуляторов
Внешнее питание	блок питания 220 В AC
Диапазон рабочих температур	от −20 °C до +50 °C
Размеры (В×Ш×Д)	190×285×50 мм
Масса	3 кг с аккумуляторами

Стандартный комплект поставки дефектоскопа

Электронный блок дефектоскопа УСД-60Н
Встроенный Li-Ion аккумулятор
Блок питания 220 В / ЗУ
Кабели СР50-СР50 2 шт.
Преобразователи 60 кГц - 2шт
Ethernet hub
Кабель "витая пара" - 2шт
Защитный чехол с поясным и шейным креплением
Программное обеспечение для ПК
Комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке
Кейс для переноски
