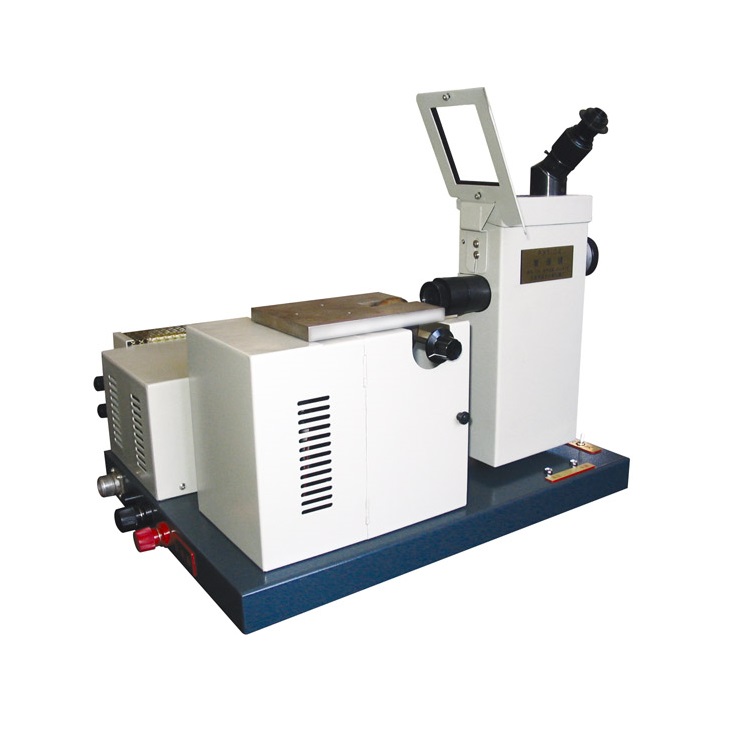

Стационарный стилоскоп ТМ СЛ-15

ОПИСАНИЕ

Стационарный стилоскоп СЛ-15 служит для быстрого визуального качественного и полуколичественного анализа всех наиболее распространенных марок легированных сталей и цветных сплавов по их спектрам излучения в диапазоне от 320 до 740 нм, в основном по элементам Cr, Ni, W, V, Zn, Fe, Pb, Sn, Al, Cu, Mg, Mo, Mn, Si методом спектрального анализа. Стационарный стилоскоп может быть использован на складах при контроле материала, на шихтовых дворах, пунктах сортировки металлического лома, экспресс-лабораториях литейных цехов, в научно-исследовательских и учебных лабораториях и т.д. Анализу могут быть подвергнуты малогабаритные образцы определенной формы, подходящие в технологическое пространство стилоскопа (не более 230 мм высотой).

ПРИНЦИП ДЕЙСТВИЯ УСТРОЙСТВА

Между двумя электродами, одним из которых является анализируемый объект, а другим – постоянный (дисковый) электрод стилоскопа, зажигается дуга, вследствие чего междуэлектродный промежуток заполняется светящимися парами материала электродов и анализируемого объекта. Лучи света от дуги направляются на спектральный аппарат через конденсатор и узкую щель. Образующийся линейчатый спектр рассматривают при помощи окуляра и устанавливают присутствие в спектре характерных спектральных линий определяемых элементов. Наблюдаемый через окуляр спектр содержит линии основного элемента пробы и электрода стилоскопа и линии примесей, имеющихся в анализируемой пробе. Наличие линий того или иного элемента в спектре свидетельствует о присутствии этого элемента в анализируемом объекте. Отсутствие линий является признаком того, что искомого элемента в анализируемом объекте в количествах, доступных для определения с помощью стилоскопа, нет. Для большинства определяемых элементов эти линии появляются в спектре при концентрациях порядка нескольких десятых и сотых долей процента. Для получения устойчивого горения используется встроенный генератор, который работает в режимах искра /дуга. Концентрация анализируемого элемента определяется с помощью специальных таблиц по сравнительной интенсивности свечения его характерных линий и линий основного элемента.

Анализ с помощью стационарного стилоскопа не сопровождается повреждением анализируемого объекта, деталь после анализа может быть использована по своему прямому назначению.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТИЛОСКОПА СЛ-15

КОМПЛЕКТ ПОСТАВКИ

• Стилоскоп СЛ-15 – 1 шт.
• Дисковый медный электрод – 4 шт.
• Дисковый стальной электрод – 2 шт.
• Стекло защитное – 2 шт.
• Предохранитель – 6 шт.
• Сетевой кабель питания – 1 шт.
• Паспорт и руководство по эксплуатации – 1 комплект.
