Акустическая камера KUS-100
|
Акустическая камера KUS-100

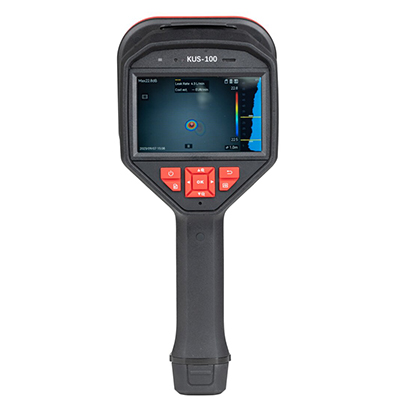

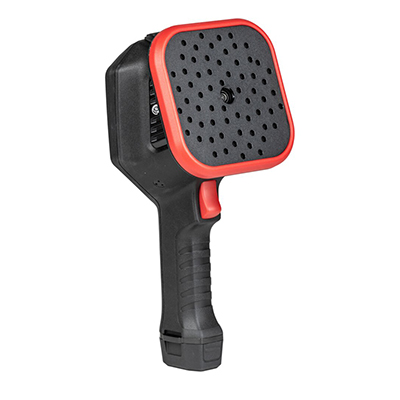

Акустическая камера KUS-100 — профессиональный прибор для локализации источников звука. Благодаря 64 малошумящим MEMS-микрофонам и регулируемой полосе пропускания в диапазоне от 2 до 100 кГц, камера обеспечивает простой и эффективный способ локализации утечек воздуха под давлением в промышленных условиях или обнаружения частичных разрядов в высоковольтных системах.
Функции камеры:
- Контроль герметичности пневматических и гидравлических систем
- Два режима контроля: протечки сжатого газа и электрических разрядов
- Локализация источников электрических разрядов, в том числе коронных разрядов: линии электропередачи, изоляторы, генераторы, трансформаторы
- Ручная настройка чувствительности принимаемого сигнала в рабочем диапазоне от 2 до 100 кГц

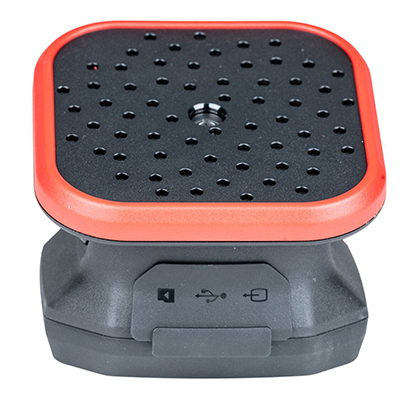

- Акустическая сетка из 64 MEMS-микрофонов
- Память результатов измерений в формате изображений и видеосъёмки
Технические характеристики камеры KUS-100:
| Акустика | |
|---|---|
| Количество микрофонов | 64 |
| Полоса пропускания | 2…100 кГц |
| Расстояние | 0,3…100 м |
| FOV камеры | 51,8° х 36,4° |
| Индикация интенсивности звука | Peak point/Center point |
| Частота кадров акустического изображения | 25 |
| Соотношение сигнал/шум | 70 дБ |
| Разрешение акустического изображения | 800 х 400 |
| Палитра акустических изображений. | 8 гамм |
| Интенсивность утечки | > 0,008 л/мин при 6 Бар с расстояния 0,5 м > 0,013 л/мин при 5 Бар с расстояния 1,0 м |
| Отображение изображения | |
| Дисплей | 800 х 480, сенсорный LCD 4,3'' |
| Яркость экрана | Ручной/авто |
| Цифровой зум | 1,0…8,0 |
| Хранение и передача данных | |
| Носитель | Съёмная Micro SD 64 ГБ |
| Объём памяти для хранения изображений | 20 000 изображений |
| Заметки к файлам. | Голосовые – 60 сек. (максимально) Текстовые – 200 сим. (максимально) |
| Ёмкость видеохранилища | 60 часов |
| Формат видеофайлов | MP4 |
| Общие сведения | |
| Диапазон рабочей температуры | -20…50 °C |
| Диапазон температуры хранения | -20…60 °C |
| Влажность | < 95% без конденсации |
| Вес | 0,94 кг |
| Размеры | 292 х 127 х 111 мм |
| Wi-Fi | 802.11 b/g/n (2,4 ГГц и 5 ГГц) |
| Bluetooth | Bluetooth 4.1 |
| USB | USB Type-C |
| HDMI | HDMI-D |
| Электропитание | 5 В DC / 2 А (через USB) |

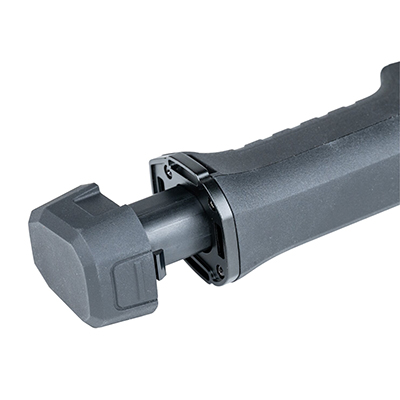

| Тип батареи | Съёмный, перезаряжаемый Li-Ion |
| Время работы от аккумулятора | не менее 3,5 часа |
| Время до полной зарядки батареи | 5 часов |
| Степень защиты | IP40 |
| Высота безопасного падения | 1,2 м (макс.) |
| Размер крепления на штатив | UNC ¼" – 20 |
| Безопасность | ГОСТ IEC 61010-1-2014 |
| Электромагнитная совместимость | ГОСТ СИСПР 32-2015 ГОСТ EN 50130-4-2017 ГОСТ IEC 61000-3-2-2021 ГОСТ IEC 61000-3-3-2015 |
