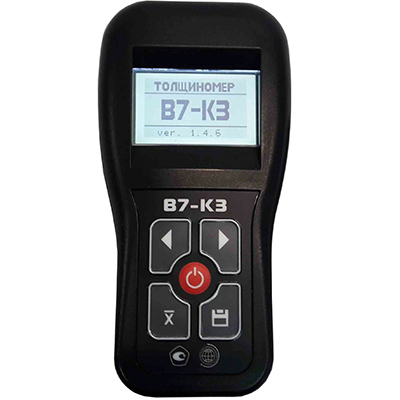

Толщиномер гальванических покрытий В7-К3
 |
Толщиномер гальванических покрытий В7-К3
Толщиномер покрытий В7-К3 предназначен для измерения толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Прибор предназначен:
- для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту
- для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком
- для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях
Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия
Основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика). Электронный блок толщиномера работает только с одним типом преобразователя: или для магнитного основания или для немагнитного основания по выбору покупателя при заказе прибора.
Толщиномеры покрытий модификации В7-К3 с выносным (съёмным) датчиком применяются для измерений толщины токопроводящих (гальванических) покрытий на немагнитном или проводящем магнитном основании толщиной не менее 1 мм, например цинк, кадмий или хром на стали, а также таких как серебро или медь на титане и подобных.
Отличительные особенности В7-K3:
- Память на 10.000 результатов измерений, интерфейс USB для подключения к ПК
- Возможность записи до 25 аппроксимационных шкал как с клавиатуры прибора, так и с ПК
- Режим выборочного усреднения результатов
- Режим автоматической сигнализации брака (АСБ)
- Режим автоотключения
- Возможность заказа специализированных преобразователей различной конфигурации с возможностью доступа в труднодоступные места (замер в отверстиях, трубках и т. д.)
В толщиномерах покрытий для отображения результатов измерений на конкретных изделиях в микрометрах (миллиметрах) может быть настроено до 14 шкал. Через разъём соединения толщиномеров покрытий В7-К3 с компьютером может осуществляться передача результатов измерений и запись (или удаление) шкал.
Объектами измерений могут быть любые изделия, в том числе и крупногабаритные с труднодоступными зонами измерения на плоских и выпуклых поверхностях с радиусом кривизны не менее 5 мм.
Технические характеристики толщиномера гальванических покрытий В7-К3:
| Диапазон измерений толщины покрытий, мкм |
от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм
*Н – измеренное значение толщины покрытий, мкм |
± (0,03·Н+1) |
| Напряжение электрического питания, В (три элемента питания типа АА) |
2,4 |
| Диапазон рабочих температур, оС |
от +5 до +50 |
| Габаритные размеры, мм, не более (Д*Ш*В) |
170*80*40 |
| Масса, кг, не более |
0,23 |

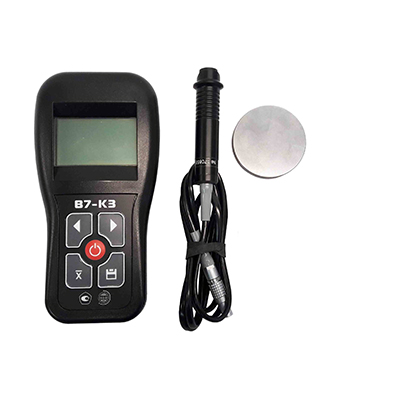

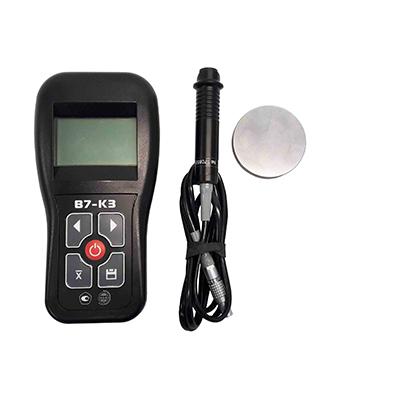

Комплект поставки
- Блок электронный с выносным (съёмным) преобразователем*
- Руководство по эксплуатации, объединённое с методикой поверки
- Батареи тип АА - 3 шт.
- Кофр для переноски и хранения USB-кабель и ПО
Дополнительная комплектация
- Металлическое основание (из стали)
- Металлическое основание (из алюминия или др. неферромагнитного материала)
- Образцы толщины (из плёнок различной толщины)
- Блок питания сетевой 220 В с выходным напряжением 5 В и током нагрузки 0,35 А (зарядное устройство)
