Системы мониторинга ТЕРЕМ-4

Системы мониторинга ТЕРЕМ-4

Комплексы ТЕРЕМ-4 предназначены для длительного мониторинга состояния различных технических объектов, таких как здания, сооружения, мосты, строительные конструкции, а также для наблюдения за технологическими процессами и прочими применениями.

Эти измерительные комплексы обеспечивают сбор и регистрация показаний датчиков, измеряющих различные физические величины, такие как:

• линейные и угловые перемещения,

• давление,

• сила,

• напряжения и деформации,

• тепловые потоки,

• влажность,

• температура и другие параметры.

Отличительные особенности:

• Компактные размеры, многоканальность, многофункциональность и минимальное потребление энергии.

• Инжиниринговая проработка каждого заказа с учетом индивидуальных требований.

• Широкий выбор готовых решений для разных отраслей, в том числе:

  • системы мониторинга трещин и углов наклона зданий и сооружений;

  • многоканальные тензометрические комплексы (для контроля деформаций несущих элементов конструкций);

  • системы мониторинга температуры и влажности грунтовых оснований дорог;

  • многоканальные системы для измерения температуры объектов (например, для мониторинга температуры бетона при изотермическом выдерживании или электропрогреве) и температуры и влажности воздуха;

  • системы для определения термического сопротивления и сопротивления теплопередаче строительных конструкций.

• Широкий ассортимент измерительных датчиков.

• Возможность подключения нескольких измерительных модулей через единую линию связи для упрощения установки комплекса на объектах с большим количеством зон контроля.

• Аккумуляторное питание и низкое потребление энергии обеспечивают длительную автономную работу, а встроенное зарядное устройство позволяет быстро восстановить работоспособность.

• Модификации с проводной и беспроводной GSM-связью.

• Специальная компьютерная программа для мониторинга, анализа данных, архивации, документирования и обработки информации.

Состав измерительных комплексов:
Измерительные комплексы ТЕРЕМ-4 имеют гибкую структуру и включают в себя следующие элементы:

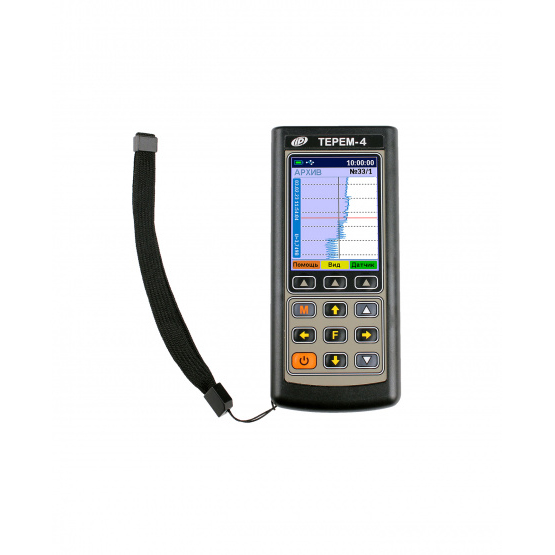

• Регистрирующий блок — управляет работой измерительных модулей, собирает данные и архивирует их в памяти. Соединён с модулями через единую 4-проводную линию связи. В каждом комплексе присутствует только один регистрирующий блок.

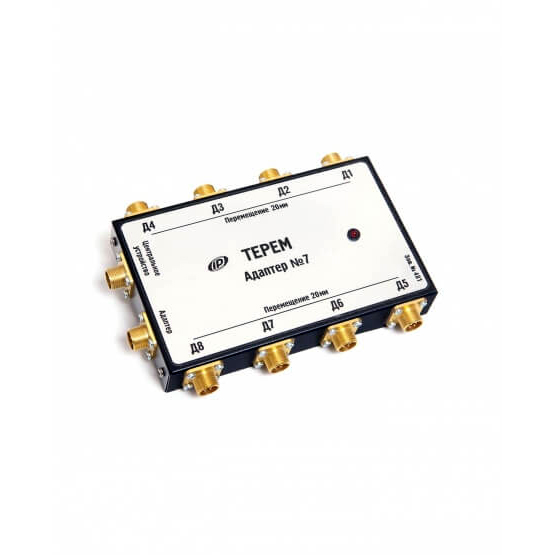

• Измерительные модули — преобразуют сигналы от датчиков в цифровой код, проводят вычисления и передают информацию в регистрирующий блок. В составе комплекса ТЕРЕМ-4 может быть от 1 до 32 измерительных модулей. Доступна большая выборка модулей, которые различаются по количеству и типам обслуживаемых датчиков. Модули могут иметь 4, 8 или 16 каналов для измерения основных величин, а также 1 или 2 дополнительных канала для измерений температуры и влажности воздуха.

• Датчики физических величин — в каждом комплексе может быть установлено до 256 датчиков. Выбор и количество датчиков зависит от требований заказчика. Комплекс может включать такие датчики, как:

  • датчики линейных перемещений (для измерения ширины раскрытия трещин),

  • инклинометры (для измерения углов наклона зданий),

  • тензодатчики,

  • датчики силы (растяжения, сжатия или универсальные),

  • датчики влажности материалов,

  • датчики температуры (поверхности или среды),

  • совмещённые датчики температуры и влажности воздуха,

  • датчики плотности теплового потока,

  • другие датчики, преобразующие сигналы в ток или напряжение.

Конфигурация системы формируется на основе технического задания заказчика, с учётом доступных модулей и типов датчиков.

Основные функции:

• Регистрация и отображение результатов измерений в реальном времени на дисплее с подсветкой в графическом и табличном формате, а также просмотр архивных данных.

• Настройка параметров работы, таких как время старта, продолжительность цикла, период регистрации, пороговые значения и сигнализация превышения.

• Контроль локальных зон объекта через измерительные модули, ориентированные на конкретные датчики.

• Режим непрерывной регистрации без ограничения по времени с автоматическим удалением устаревшей информации.

• Автоматический переход между активным режимом и режимом низкого потребления энергии.

Технические характеристики системы ТЕРЕМ-4:

* - для цифровых датчиков длина линии связи может быть увеличена до 200 м
