Контроллер температуры бетона КТБ-1
Контроллер температуры бетона КТБ-1
Прибор КТБ-1 предназначен для:
- Измерения и долговременной регистрации во внутренней памяти контроллера температуры бетона на месте его заливки
- Вычисления индекса зрелости бетона в соответствии с методом испытаний, установленным стандартом ASTM C1074 с использованием истории изменения температуры бетона во времени, зарегистрированной прибором
- Оценки прочности бетона на месте
Контроллер используется для оценки качества твердения бетона на месте его заливки на различных объектах (здания, сооружения, мосты, несущие конструкции, стены, полы, дорожные покрытия и пр.) и применяется для принятия решений о времени снятия опалубки, защитных форм, ограждений, прекращения защиты залитых бетонных поверхностей от внешних воздействий.
КТБ-1 предназначен для проведения измерений температуры бетона в местах заливки бетонных смесей на различных строительных объектах при температуре от – 20 ºС до +50 ºС.
В качестве датчика температуры используется термопарный кабель, который является недорогим расходным материалом. Для измерения температуры бетона на одном конце кабеля формируют измерительный спай, погружают его в бетон, а противоположный конец кабеля подключают к прибору.
Отличительные особенности:
- Встроенный литиевый аккумулятор
- Компактность прибора
- Малые габариты
- Память результатов измерений
- Беспроводной интерфейс связи Bluetooth со смартфоном. Дальность устойчивого соединения - не менее 10 м - делает прибор максимально удобным в применении, особенно при использовании в полевых условиях
- Для защиты от внешних воздействий окружающей среды прибор устанавливается в защитной бокс
- В процессе регистрации данные о температуре бетона через заданный пользователем интервал времени записываются во внутреннюю энергонезависимую память прибора. Период записываемых отсчетов устанавливается заранее с помощью сервисного приложения, установленного на смартфоне
- Прибор вычисляет индекс зрелости бетона нарастающим итогом и записывает в архив измеренных данных при каждом сохранении результатов
- Завершение регистрации производится автоматически после истечения 744 часов или в результате принудительной остановки процесса после получения уведомления пользователем от приложения на смартфоне о достижении требуемой прочности бетона при определенном значении индекса зрелости
- Ход процесса регистрации контролируется в приложении на смартфоне. Считывание данных с прибора можно производить, не прерывая процесс регистрации. Результаты измерений, зарегистрированных прибором можно просматривать непосредственно на объекте измерения или в офисных условиях, используя смартфон с запущенным приложением
- По окончании процесса регистрации прибор удаляется с места проведения измерений и подготавливается к новому процессу измерений
Технические характеристики контроллера:
| Количество датчиков температуры, подключаемых к прибору, шт. | 1 |
|
Диапазон измерения температуры термопарами типа ХК (L), °С |
от -20 до + 80 |
|
Пределы допускаемой абсолютной погрешности измерения температуры термопарами (в пределах рабочих условий), °C |
± 1,0 |
|
Длина кабельной термопары, м, не более |
10 |
|
Разрешающая способность при измерении температуры, °C |
0,1 |
|
Программируемый период отсчетов регистрации, мин |
15 или 30 |
|
Максимальная длительность процесса регистрации, ч (дней) |
744 (31) |
|
Объем памяти архива результатов измерения, групп значений, не более |
3000 |
|
Число архивов регистрации в памяти прибора |
1 |
|
Поддерживаемая версия Bluetooth |
5.0 (BLE) |
|
Напряжение питания от встроенной АКБ, В |
3,7 ± 0,5 |
|
Продолжительность непрерывной работы, ч, не менее |
800 |
|
Габаритные размеры устройства (длина ´ ширина ´ высота), мм, не более |
65×50×22 |
|
Масса прибора, кг |
0,05 |
|
Степень защиты по ГОСТ 14254: |
|
|
– без использования внешнего бокса |
IP30 |
|
– с использованием внешнего бокса |
IP65 |
|
Полный средний срок службы, лет, не менее |
10 |

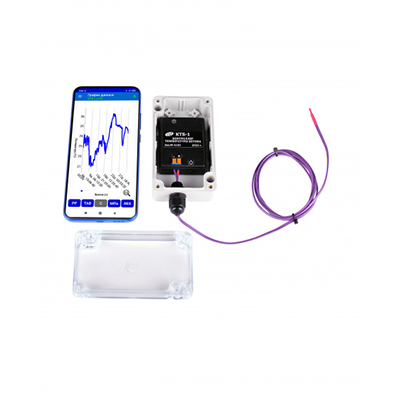

Комплект поставки (базовый):
- Контроллер температуры бетона «КТБ-1»
- Защитной бокс *
- Кабель термопарный ПТВт-ХК 2×0,2 **
- Датчик температуры ГТХК ***
- Кабель USB A-micro B (подкл. смартфона к ЗУ)
- Смартфон с операционной системой «Андроид» и установленным приложением
- Зарядное устройство USB
- Руководство по эксплуатации
- Сумка
* По заказу
** Длина по заказу
*** Длина и количество по заказ
