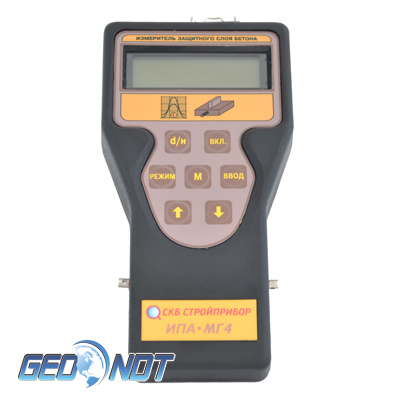

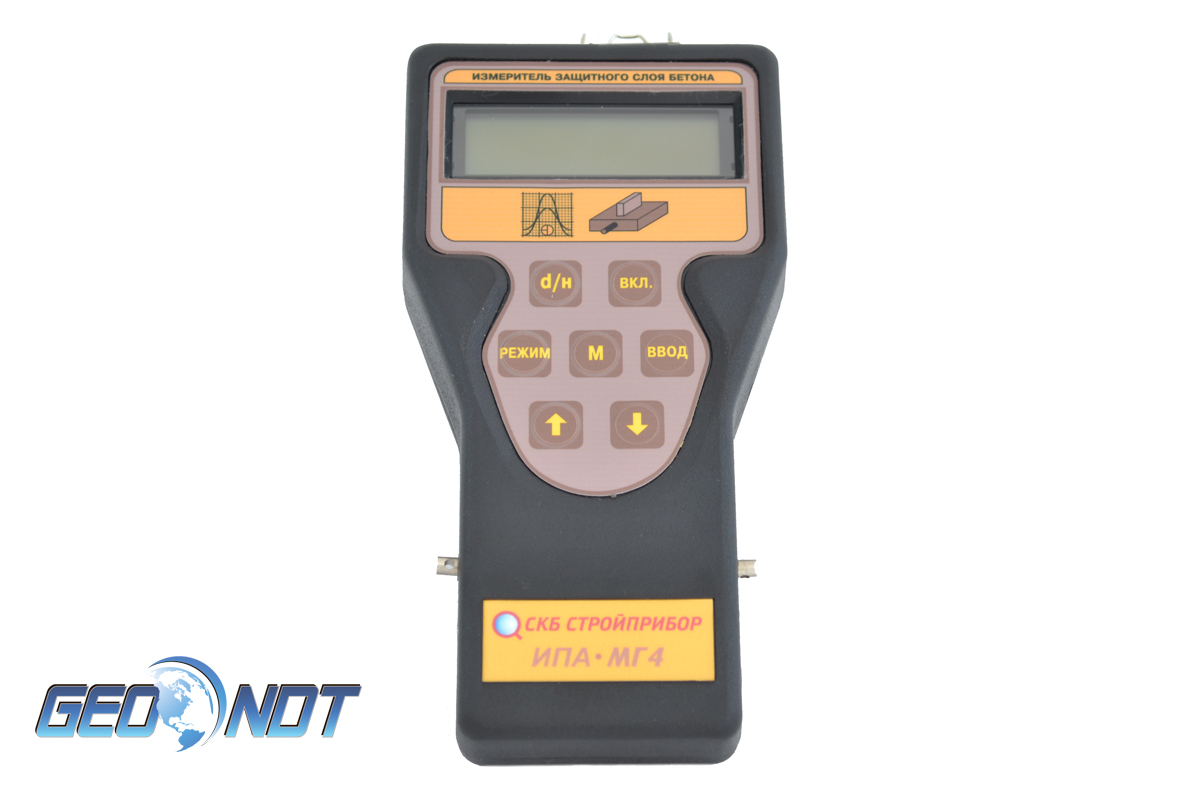

Измеритель толщины защитного слоя бетона и расположения арматуры ИПА-МГ4.01
|
Измеритель толщины защитного слоя бетона и расположения арматуры ИПА-МГ4.01
Прибор ИПА-МГ4.01 предназначен для контроля толщины защитного слоя бетона и определения расположения стержневой арматуры в железобетонных конструкциях магнитным методом в соответствии с ГОСТ 22904.
Область применения прибора включает контроль параметров армирования железобетонных изделий на предприятиях строительной индустрии, строительных площадках, а также обследование эксплуатируемых зданий и сооружений.
Утвержден тип средства измерения. Внесен в Государственный реестр средств измерений Российской Федерации под №29316-10 (срок действия свидетельства продлен до 2030 года). Также внесен в государственные реестры средств измерений Республики Казахстан и Республики Беларусь.
ИПА-МГ4.01 обеспечивает работу в следующих режимах:
- определение положения оси арматурного стержня;
- определение толщины защитного слоя бетона при известном диаметре арматуры;
- определение диаметра арматурного стержня при известной толщине защитного слоя;
- определение параметров армирования при неизвестных диаметре арматуры и толщине защитного слоя бетона.

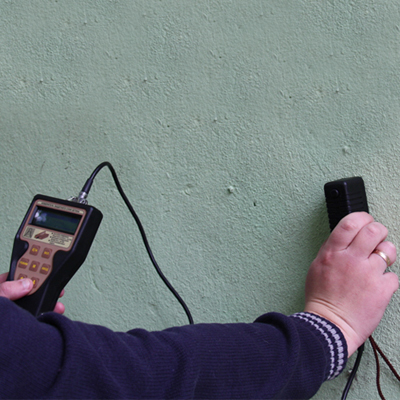

Поиск арматуры осуществляется по изменению тональности звукового сигнала и по информации, отображаемой на цифровом дисплее.
Прибор оснащен базовыми градуировочными зависимостями для арматуры классов Вр-I, А-I и А-III. Также предусмотрена возможность уточнения существующих и создания новых градуировочных зависимостей для арматуры других классов с сохранением данных в памяти прибора.
Отличительные особенности ИПА-МГ4.01:
- цветной информативный дисплей с подсветкой;
- непрерывное отображение значений толщины защитного слоя, что позволяет выполнять сканирование конструкции и упрощает поиск арматуры;
- уменьшенная масса датчика;
- эргономичная конструкция датчика и электронного блока;
- возможность создания индивидуальной градуировочной зависимости по двум измерениям;
- встроенные часы реального времени;
- питание от литий-полимерного аккумулятора;
- передача результатов измерений на персональный компьютер через USB-интерфейс;
- отображение архива измерений в виде USB-накопителя при подключении к ПК;
- возможность удаленного обновления сервисных функций прибора.
ИПА-МГ4.01 сочетает высокую точность измерений, удобство эксплуатации и расширенные возможности настройки, что делает его эффективным инструментом для контроля армирования железобетонных конструкций.
Технические характеристики измерителя толщины защитного слоя бетона ИПА-МГ4.01:
| ИПА-МГ4.01 | ИПА-МГ4.01 (цветной дисплей) | |
| Цена, рублей | 132 680 | 139 100 |
| Контролируемые диаметры арматуры, мм | 3...40 | |
| Диапазон измерения толщины защитного слоя бетона при диаметре арматуры 3, 4, 5, 6, 8 мм, мм | от 5 до 60 | |
| Диапазон измерения толщины защитного слоя бетона при диаметре арматуры 10, 12, 14, 16, 18 мм, мм | от 5 до 90 | |
| Диапазон измерения толщины защитного слоя бетона при диаметре арматуры 20, 22, 25, 28 мм, мм | от 5 до 110 | |
| Диапазон измерения толщины защитного слоя бетона при диаметре арматуры 32, 36, 40 мм, мм | от 10 до 130 | |
| Пределы допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона для одиночного арматурного стержня, мм | ± (0,05 hзс + 0,5), где hзс — измеряемая толщина защитного слоя бетона, мм | |
| Допускаемое отклонение оси измерителя от оси арматурного стержня при определении расположения оси арматурного стержня, мм | ±10 | |
| Объем памяти результатов измерений | 999 | |
| Количество групп индивидуальных градуировочных зависимостей | 9 | |
| Габаритные размеры блока электронного, мм | 176×92×32 | 170×75×20 |
| Габаритные размеры преобразователя, мм | 160×48×35 | |
| Масса с преобразователем, кг, не более | 0,8 | |
| Средний срок службы измерителя, лет | 10 | |
| Средняя наработка на отказ, ч, не менее | 5000 | |
Комплект поставки

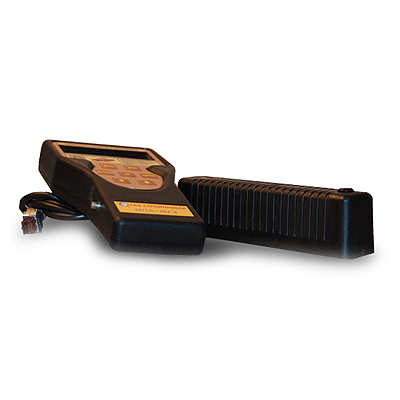

- Электронный блок
- Преобразователь
- Упаковочный кейс (сумка)
- Ремень
- Контрольный образец
- Руководство по эксплуатации
Дополнительные аксессуары для ИПА-МГ4.01:
- кабель связи с ПК;
- CD с программным обеспечением.
