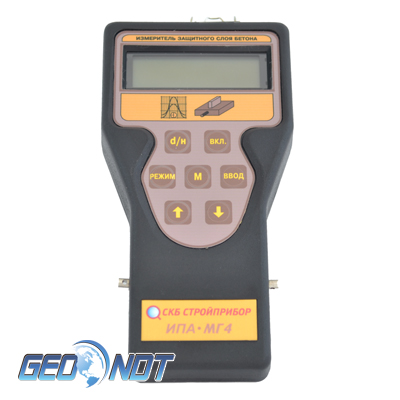

Измеритель защитного слоя бетона по ГОСТ 22904 ИПА-МГ4.
Измеритель ИПА-МГ4 внесен в Госреестр средств измерений РФ, а также имеет сертификаты Казахстана, Беларуси.
Прибор ИПА-МГ4 предназначен для оперативного контроля толщины защитного слоя бетона и расположения стержневой арматуры в железобетонных изделиях и конструкциях магнитным методом по ГОСТ 22904.
Область применения измерителя толщины бетона и расположения арматуры - определение параметров армирования железобетонных конструкций и сооружений на предприятиях стройиндустрии, стройках и при обследовании эксплуатируемых зданий и сооружений.
Измеритель защитного слоя бетона ИПА-МГ4 имеет три основных режима работы:
- Определение оси арматурного стержня;
- Определение защитного слоя при известном диаметре;
- Определение диаметра арматурного стержня при известном защитном слое.
Поиск оси арматурных стержней осуществляется по изменению тональности звукового сигнала и по показаниям цифрового дисплея.
Измеритель толщины защитного слоя бетона и расположения арматуры ИПА-МГ4 имеет три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.
| Наименование характеристики | ИПА-МГ4 | ИПА-МГ4.01 |
| Контролируемые диаметры арматуры, мм | 3...40 | |
| Диапазон измерения толщины защитного слоя бетона, мм: | ||
| - при диаметре стержней арматуры 3, 4, 5 мм | от 3 до 70 | |
| - при диаметре стержней арматуры 6, 8, 10 мм | от 3 до 90 | |
| - при диаметре стержней арматуры 12, 14, 16, 18, 20 мм | от 5 до 110 | |
| - при диаметре стержней арматуры 22, 25, 28 мм | от 5 до 130 | |
| - при диаметре стержней арматуры 32, 36, 40 мм | от 7 до 140 | |
| Пределы допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона для одиночного арматурного стержня не более, мм |
± (0,05 hзс + 0,5 мм), где hзс - измеряемая толщина защитного слоя бетона, мм |
|
| Погрешность определения оси арматурного стержня (для всех диаметров), не более, мм | ± 10 | |
| Объем памяти результатов измерений | 200 | 999 |
| Количество групп индивидуальных градуировочных зависимостей | 9 | |
| Габаритные размеры, мм: | ||
| - блока электронного | 176×92×32 | |
| - преобразователя | 160×40×35 | |
| Масса с преобразователем, не более, кг | 0,74 | |
| Средний срок службы измерителя, лет | 10 | |
| Средняя наработка на отказ, ч, не менее | 20000 | |

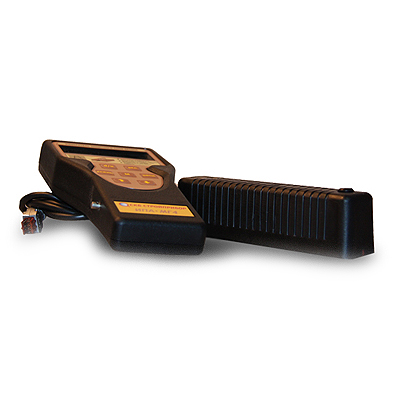

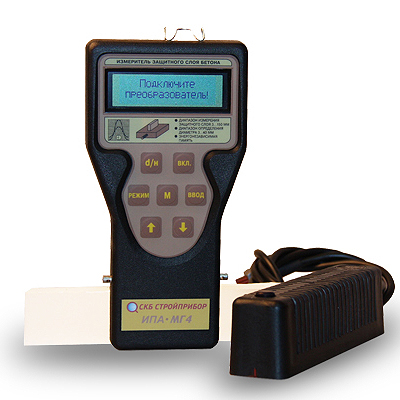

Электронный блок, преобразователь, упаковочный кейс (сумка), ремень, контрольный образец, руководство по эксплуатации.
Дополнительно для ИПА-МГ4.01: кабель связи с ПК, CD с программным обеспечением.
Гарантия измеритель защитного слоя ИПА-МГ4: 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации. Оказываем услуги по поверке приборов ИПА-МГ4.
