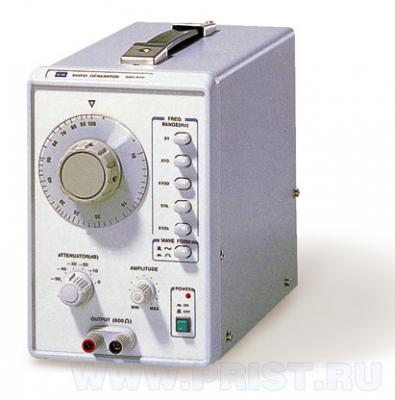

Генератор сигналов низкочастотный GAG-810
Назначение генератора сигналов НЧ GAG-810:
Генератор сигналов НЧ GAG-810: Диапазон частот 10 Гц ... 1 МГц; Низкий уровень гармоник 0.02%; Максимальный выходной уровень 5 Вср.кв. на 600 Ом; Ослабление выходного уровня на 50 дБ (шаг 10 дБ); Генерация импульсного сигнала (размах 10 В, нарастание/спад < >
Технические характеристики генератора сигналов НЧ GAG-810:
|
Параметр |
Значения |
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ
|
|
|
Диапазон частот |
10 Гц …1 МГц (5 поддиапазонов) |
|
Погрешность установки |
± (3% + 1Гц) |
|
Индикация частоты |
Шкала лимба |
|
Выходной уровень |
5 Вср.кв. на нагрузку 600 Ом |
|
Неравномерность уровня |
± 0.5 дБ в диапазоне 10 Гц - 1 МГц относительно 1 кГц, нагрузка 600 Ом |
|
Коэффициент гармоник |
500 Гц - 20 кГц < > 100 Гц - 100 кГц < > 50 Гц - 200 кГц < > 20 Гц - 500 кГц < > 10 Гц - 1 МГц < > |
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
|
|
|
Размах сигнала |
> 10 Впик-пик |
|
Время нарастания/среза |
< > |
|
Выбросы на вершине импульса |
< > |
|
Неравномерность вершины |
< > |
|
Коэффициент заполнения |
50% (± 5%) |
|
ВЫХОД
|
|
|
Выходное сопротивление |
600 Ом (± 10%) |
|
Аттенюатор |
0, -10 дБ, -20 дБ, -30дБ, -40 дБ, -50 дБ |
|
Погрешность ослабления |
± 1 дБ при нагрузке 600 Ом |
|
СИНХРОВХОД
|
|
|
Полоса синхронизации |
± 5% от установленной частоты генератора на каждый 1 Вср.кв. синхросигнала |
|
Максимальный уровень синхросигнала |
15 В (DC + AСпик.) |
|
Входное сопротивление |
150 кОм |
|
ОБЩИЕ ДАННЫЕ
|
|
|
Напряжение питания |
100 / 120 / 220 / 240 В ± 10%, 50 / 60 Гц |
|
Габаритные размеры |
132 х 211 х 297 мм |
|
Масса |
2,5 кг |
